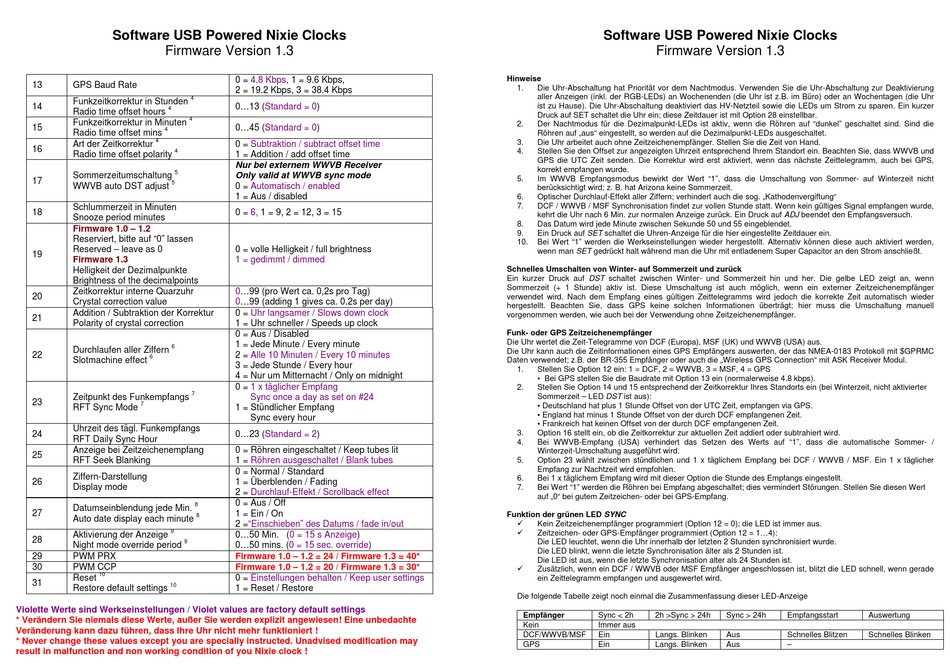

Software USB Powered Nixie Clocks
Firmware Version 1.3
13
GPS Baud Rate
4
Funkzeitkorrektur in Stunden
14
4
Radio time offset hours
4
Funkzeitkorrektur in Minuten
15
4
Radio time offset mins
4
Art der Zeitkorrektur
16
4
Radio time offset polarity
5
Sommerzeitumschaltung
17
5
WWVB auto DST adjust
Schlummerzeit in Minuten
18
Snooze period minutes
Firmware 1.0 – 1.2
Reserviert, bitte auf "0" lassen
Reserved – leave as 0
19
Firmware 1.3
Helligkeit der Dezimalpunkte
Brightness of the decimalpoints
Zeitkorrektur interne Quarzuhr
20
Crystal correction value
Addition / Subtraktion der Korrektur
21
Polarity of crystal correction
6
Durchlaufen aller Ziffern
22
6
Slotmachine effect
7
Zeitpunkt des Funkempfangs
23
7
RFT Sync Mode
Uhrzeit des tägl. Funkempfangs
24
RFT Daily Sync Hour
Anzeige bei Zeitzeichenempfang
25
RFT Seek Blanking
Ziffern-Darstellung
26
Display mode
8
Datumseinblendung jede Min.
27
Auto date display each minute
9
Aktivierung der Anzeige
28
9
Night mode override period
29
PWM PRX
30
PWM CCP
10
Reset
31
10
Restore default settings
Violette Werte sind Werkseinstellungen / Violet values are factory default settings
* Verändern Sie niemals diese Werte, außer Sie werden explizit angewiesen! Eine unbedachte
Veränderung kann dazu führen, dass Ihre Uhr nicht mehr funktioniert !
* Never change these values except you are specially instructed. Unadvised modification may
result in malfunction and non working condition of you Nixie clock !
0 =
4.8 Kbps,
1 = 9.6 Kbps,
2 = 19.2 Kbps, 3 = 38.4 Kbps
0...13
(Standard =
0)
0...45
(Standard =
0)
0 =
Subtraktion / subtract offset time
1 = Addition / add offset time
Nur bei externem WWVB Receiver
Only valid at WWVB sync mode
0 =
Automatisch / enabled
1 = Aus / disabled
0 =
6,
1 = 9, 2 = 12, 3 = 15
0 = volle Helligkeit / full brightness
1 = gedimmt / dimmed
0...99 (pro Wert ca. 0,2s pro Tag)
0...99 (adding 1 gives ca. 0.2s per day)
0 =
Uhr langsamer / Slows down clock
1 = Uhr schneller / Speeds up clock
0 = Aus / Disabled
1 = Jede Minute / Every minute
2 =
Alle 10 Minuten / Every 10 minutes
3 = Jede Stunde / Every hour
4 = Nur um Mitternacht / Only on midnight
0 =
1 x täglicher Empfang
Sync once a day as set on #24
1 = Stündlicher Empfang
Sync every hour
0...23
(Standard =
2)
0 = Röhren eingeschaltet / Keep tubes lit
1 =
Röhren ausgeschaltet / Blank tubes
0 = Normal / Standard
1 = Überblenden / Fading
2 =
Durchlauf-Effekt / Scrollback effect
0 = Aus / Off
1 = Ein / On
8
2
="Einschieben" des Datums / fade in/out
0...50 Min.
(0 = 15 s
Anzeige)
0...50 mins.
(0 = 15 sec.
override)
Firmware 1.0 – 1.2 = 24 / Firmware 1.3 = 40*
Firmware 1.0 – 1.2 = 20 / Firmware 1.3 = 30*
0 =
Einstellungen behalten / Keep user settings
1 = Reset / Restore
Software USB Powered Nixie Clocks
Firmware Version 1.3
Hinweise
1.
Die Uhr-Abschaltung hat Priorität vor dem Nachtmodus. Verwenden Sie die Uhr-Abschaltung zur Deaktivierung
aller Anzeigen (inkl. der RGB-LEDs) an Wochenenden (die Uhr ist z.B. im Büro) oder an Wochentagen (die Uhr
ist zu Hause). Die Uhr-Abschaltung deaktiviert das HV-Netzteil sowie die LEDs um Strom zu sparen. Ein kurzer
Druck auf SET schaltet die Uhr ein; diese Zeitdauer ist mit Option 28 einstellbar.
2.
Der Nachtmodus für die Dezimalpunkt-LEDs ist aktiv, wenn die Röhren auf "dunkel" geschaltet sind. Sind die
Röhren auf „aus" eingestellt, so werden auf die Dezimalpunkt-LEDs ausgeschaltet.
3.
Die Uhr arbeitet auch ohne Zeitzeichenempfänger. Stellen Sie die Zeit von Hand.
4.
Stellen Sie den Offset zur angezeigten Uhrzeit entsprechend Ihrem Standort ein. Beachten Sie, dass WWVB und
GPS die UTC Zeit senden. Die Korrektur wird erst aktiviert, wenn das nächste Zeittelegramm, auch bei GPS,
korrekt empfangen wurde.
5.
Im WWVB Empfangsmodus bewirkt der Wert "1", dass die Umschaltung von Sommer- auf Winterzeit nicht
berücksichtigt wird; z. B. hat Arizona keine Sommerzeit.
6.
Optischer Durchlauf-Effekt aller Ziffern; verhindert auch die sog. „Kathodenvergiftung"
7.
DCF / WWVB / MSF Synchronisation findet zur vollen Stunde statt. Wenn kein gültiges Signal empfangen wurde,
kehrt die Uhr nach 6 Min. zur normalen Anzeige zurück. Ein Druck auf ADJ beendet den Empfangsversuch.
8.
Das Datum wird jede Minute zwischen Sekunde 50 und 55 eingeblendet.
9.
Ein Druck auf SET schaltet die Uhren-Anzeige für die hier eingestellte Zeitdauer ein.
10.
Bei Wert "1" werden die Werkseinstellungen wieder hergestellt. Alternativ können diese auch aktiviert werden,
wenn man SET gedrückt halt während man die Uhr mit entladenem Super Capacitor an den Strom anschließt.
Schnelles Umschalten von Winter- auf Sommerzeit und zurück
Ein kurzer Druck auf DST schaltet zwischen Winter- und Sommerzeit hin und her. Die gelbe LED zeigt an, wenn
Sommerzeit (+ 1 Stunde) aktiv ist. Diese Umschaltung ist auch möglich, wenn ein externer Zeitzeichenempfänger
verwendet wird. Nach dem Empfang eines gültigen Zeittelegramms wird jedoch die korrekte Zeit automatisch wieder
hergestellt. Beachten Sie, dass GPS keine solchen Informationen überträgt; hier muss die Umschaltung manuell
vorgenommen werden, wie auch bei der Verwendung ohne Zeitzeichenempfänger.
Funk- oder GPS Zeitzeichenempfänger
Die Uhr wertet die Zeit-Telegramme von DCF (Europa), MSF (UK) und WWVB (USA) aus.
Die Uhr kann auch die Zeitinformationen eines GPS Empfängers auswerten, der das NMEA-0183 Protokoll mit $GPRMC
Daten verwendet; z.B. der BR-355 Empfänger oder auch die „Wireless GPS Connection" mit ASK Receiver Modul.
1.
Stellen Sie Option 12 ein: 1 = DCF, 2 = WWVB, 3 = MSF, 4 = GPS
• Bei GPS stellen Sie die Baudrate mit Option 13 ein (normalerweise 4.8 kbps).
2.
Stellen Sie Option 14 und 15 entsprechend der Zeitkorrektur Ihres Standorts ein (bei Winterzeit, nicht aktivierter
Sommerzeit – LED DST ist aus):
• Deutschland hat plus 1 Stunde Offset von der UTC Zeit, empfangen via GPS.
• England hat minus 1 Stunde Offset von der durch DCF empfangenen Zeit.
• Frankreich hat keinen Offset von der durch DCF empfangenen Zeit.
3.
Option 16 stellt ein, ob die Zeitkorrektur zur aktuellen Zeit addiert oder subtrahiert wird.
4.
Bei WWVB-Empfang (USA) verhindert das Setzen des Werts auf "1", dass die automatische Sommer- /
Winterzeit-Umschaltung ausgeführt wird.
5.
Option 23 wählt zwischen stündlichen und 1 x täglichem Empfang bei DCF / WWVB / MSF. Ein 1 x täglicher
Empfang zur Nachtzeit wird empfohlen.
6.
Bei 1 x täglichem Empfang wird mit dieser Option die Stunde des Empfangs eingestellt.
7.
Bei Wert "1" werden die Röhren bei Empfang abgeschaltet; dies vermindert Störungen. Stellen Sie diesen Wert
auf „0" bei gutem Zeitzeichen- oder bei GPS-Empfang.
Funktion der grünen LED SYNC
Kein Zeitzeichenempfänger programmiert (Option 12 = 0); die LED ist immer aus.
Zeitzeichen- oder GPS-Empfänger programmiert (Option 12 = 1...4):
Die LED leuchtet, wenn die Uhr innerhalb der letzten 2 Stunden synchronisiert wurde.
Die LED blinkt, wenn die letzte Synchronisation älter als 2 Stunden ist.
Die LED ist aus, wenn die letzte Synchronisation alter als 24 Stunden ist.
Zusätzlich, wenn ein DCF / WWVB oder MSF Empfänger angeschlossen ist, blitzt die LED schnell, wenn gerade
ein Zeittelegramm empfangen und ausgewertet wird.
Die folgende Tabelle zeigt noch einmal die Zusammenfassung dieser LED-Anzeige
Empfänger
Sync < 2h
2h >Sync > 24h
Kein
Immer aus
DCF/WWVB/MSF
Ein
Langs. Blinken
GPS
Ein
Langs. Blinken
Sync > 24h
Empfangsstart
Auswertung
Aus
Schnelles Blitzen
Schnelles Blinken
Aus
–
