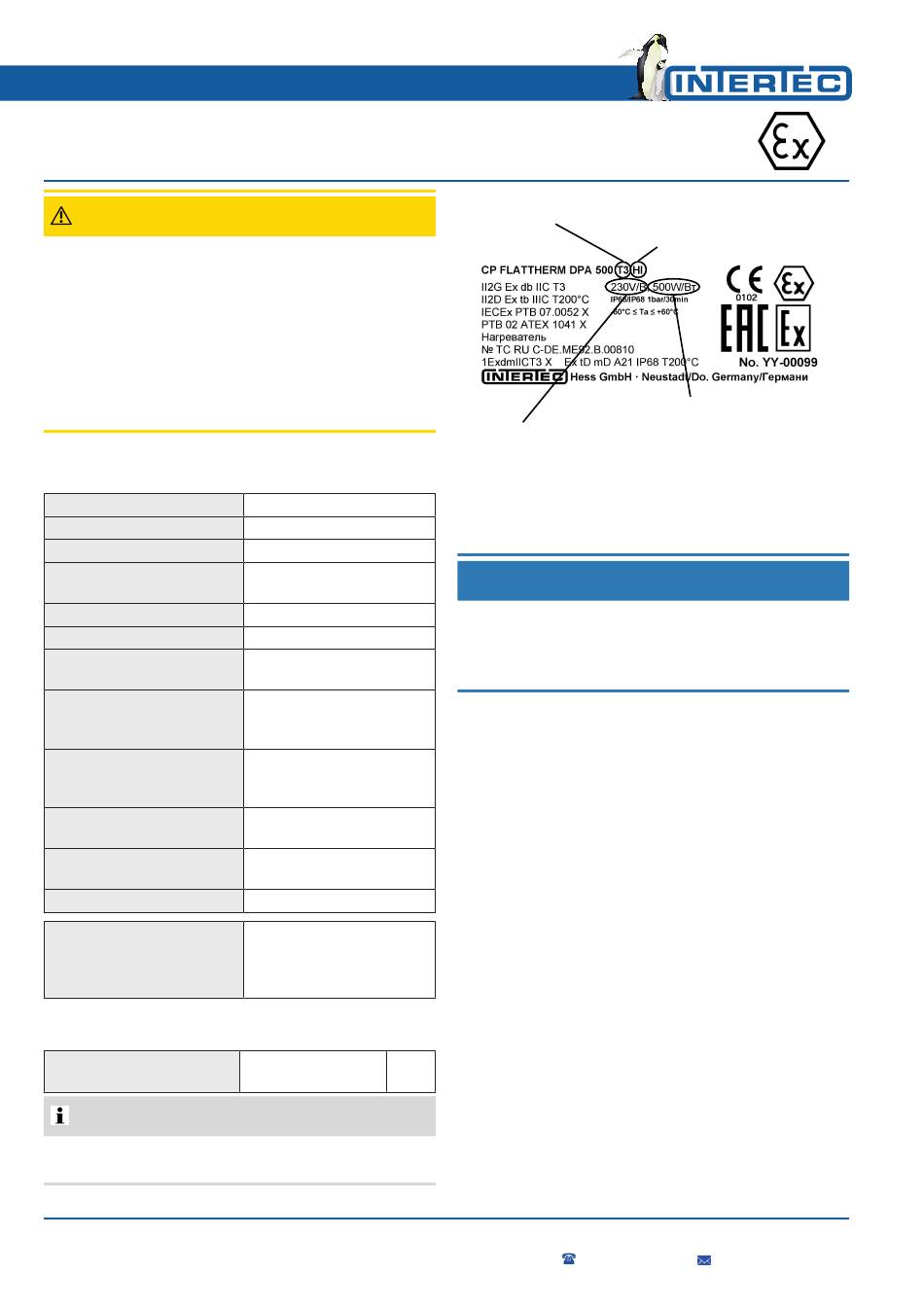

Betriebsanleitung CP FLATTHERM DPA HI
VORSICHT
Verbrennungsgefahr an heißer Oberfläche
Erreichbare Höchsttemperaturen:
- Max. 160°C bei T3 Heizungen
- Max. 100°C bei T4 Heizungen
- Max. 70°C bei T5 Heizungen
- Max. 50°C bei T6 Heizungen
Gerät während des Betriebes nicht berühren! Vor Arbei-
ten am Gerät dieses erst abkühlen lassen.
5
Technische Daten
Schutzart
Bemessungsspannung
zul. Betriebsspannung
Bemessungsstrom: (unter
Beachtung von VDE 0298)
Umgebungstemperatur
Max. zul. Einsatztemperatur
Schaltleistung des Ausfall-
melders (AM)
Anschlusskabel
Anschlusskabel AM
Material
Mittlere Betriebsdauer
(MTBF)
Lagertemperatur
Anschlusskabel HI
Sonderspannungen bei entsprechender Leistungsanpas-
sung und Bauteilauswahl möglich.
Profiltyp "P" Höhe x Breite
x Tiefe
INFO
Die genauen technischen Daten Ihres Geräts entneh-
men Sie dem Typenschild.
Seite 4 / 8
INTERTEC-Hess GmbH · Raffineriestr. 8 · 93333 Neustadt/Donau · Germany ·
IP66/IP68 1bar/30min
max. 250 V AC
max. 275 V AC
max. 10 A
- 60 bis + 60 °C
- 60 bis + 180 °C
10 A / 275 V AC
Silikonschlauchleitung,
kerb- und ölfest, 3 x 1,5
mm² Ø8,8 mm
Silikonschlauchleitung,
kerb- und ölfest, 5 x 1,0
mm², Ø8,5 mm
Aluminium, seewasser-
fest, schwarz eloxiert
50.000 h
- 60 bis + 80°C
Silikonschlauchleitung,
kerb- und ölfest, 2 x 0,62
mm² und 3 x 1,35 mm²,
Ø10,2 mm
220 x 200 x 30
mm
Temperaturklasse
Hochtemperaturversion
Nennspannung/Betriebsspannung
Abb. 1: Beispiel: Typenschild CP FLATTHERM DPA 500 T3 HI
6
Einbau
HINWEIS
Vorsichtig entnehmen
Bei der Entnahme aus der Verpackung und beim Trans-
port darf die Anschlussleitung nicht belastet und geknickt
werden.
Zur optimalen Heizleitung wird die FLATTHERM Hei-
zung möglichst vollflächig auf einer Metalloberfläche
montiert. Die dazu nötigen Bohrungen können individuell
gesetzt werden. Bitte halten Sie den nötigen Sicherheits-
abstand zum Profilkern ein. Siehe nachfolgende Zeich-
nung.
Das Typenschild muss lesbar bleiben.
+49 9445 9532-0 ·
Nennleistung
HOM499310347Ide-5
