Betriebsanleitung CP QUADRATHERM D.A
VORSICHT
Verbrennungsgefahr an heißer Oberfläche
Erreichbare Höchsttemperaturen:
- Max. 160°C bei T3 Heizungen
- Max. 100°C bei T4 Heizungen
- Max. 70°C bei T5 Heizungen
- Max. 50°C bei T6 Heizungen
Gerät während des Betriebes nicht berühren! Vor
Arbeiten am Gerät dieses erst abkühlen lassen.
5
Technische Daten
Schutzart
Bemessungsspannung
zul. Betriebsspannung
Bemessungsstrom: (unter
Beachtung von VDE 0298)
Umgebungstemperatur
Max. zul. Einsatztemperatur
Schaltleistung des
Ausfallmelders (AM)
Anschlusskabel
Anschlusskabel AM
Material
Mittlere Betriebsdauer
(MTBF)
Lagertemperatur
Sonderspannungen
Leistungsanpassung und Bauteilauswahl möglich.
Profiltyp "K" Länge x Breite
x Höhe
Profiltyp "L" Länge x Breite
x Höhe
INFO
Die genauen technischen Daten Ihres Geräts
entnehmen Sie dem Typenschild.
Seite 4 / 8
INTERTEC-Hess GmbH · Raffineriestr. 8 · 93333 Neustadt/Donau · Germany ·
IP66/IP68 1bar/30min
max. 250 V AC
max. 275 V AC
max. 10 A
- 60 bis + 60 °C
- 60 bis + 180 °C
10 A / 275 V AC
Silikonschlauchleitung,
kerb- und ölfest, 3 x 1,5
mm² Ø8,8 mm
Silikonschlauchleitung,
kerb- und ölfest, 5 x 1,0
mm², Ø8,5 mm
Aluminium,
seewasserfest, schwarz
eloxiert
50.000 h
- 60 bis + 80°C
bei
entsprechender
90 x 95 x 30
mm
105 x 95 x 30
mm
Temperaturklasse
Nennspannung/Betriebsspannung

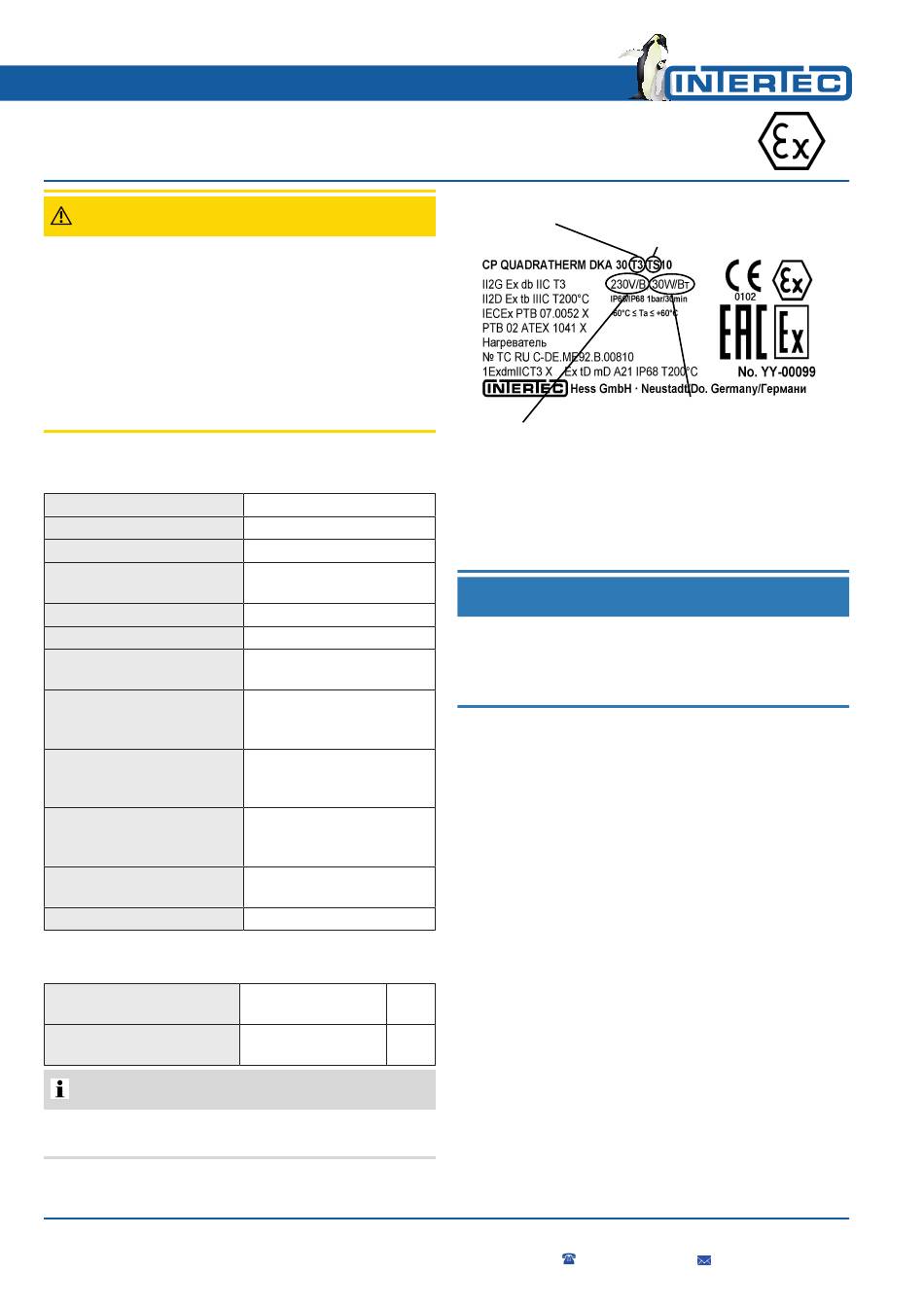

Abb. 1: Beispiel: Typenschild CP QUADRATHERM DKA 30 T3
TS10
6
Einbau
HINWEIS
Vorsichtig entnehmen
Bei der Entnahme aus der Verpackung und beim
Transport darf die Anschlussleitung nicht belastet und
geknickt werden.
Wird ein zusätzlicher Thermostat TAE in Reihe
geschaltet, kann er an der Oberfläche des Heizkörpers
(thermische
Kopplung)
Mindestabstand muss auch hier eingehalten werden.
Siehe nachfolgende Zeichnung.
Aus Gründen der Betriebssicherheit darf die Heizung nur
bei
Bedingungen
betrieben
ausgeschlossen ist, dass die Ansprechtemperatur des
Begrenzers überschritten wird.
Die Einsatztemperaturen sind zu beachten.
Die Anschlussleitung ist bis zum Eingang in die
bauseitige Abzweigdose unter Berücksichtigung des
zulässigen Biegeradius = 5 x Außendurchmesser fest zu
verlegen.
Im
Staub-Ex-Bereich
Anforderungen der EN 60079-14 zu beachten.
