Betriebsanleitung SL MULTITHERM DN.A
VORSICHT
Verletzungsgefahr an den Rippenenden
Aufgrund der scharfen Kanten der Heizungsrippen,
können bei unsachgemäßer Handhabung Verletzungen
entstehen.
VORSICHT
Verbrennungsgefahr an heißer Oberfläche
Erreichbare Höchsttemperatur: Maximal 160°C
Gerät während des Betriebs nicht berühren! Vor
Arbeiten am Gerät dieses erst abkühlen lassen.
5 Montagezubehör
Im Lieferumfang enthalten sind:
Für Heizung mit Profilhöhe „N":
Stück
1
1 Haltewinkel aus Flachstahl
1 Schraubenpäckchen mit folgendem Inhalt:
2 Sechskantschrauben M 6x12
1 Hammerkopfschraube Typ 28/15, M 6x15
2 Vierkantmuttern M 6 flach
1 Unterlegscheibe Form A 6,4
2 Zahnscheiben Form J 6,4
1 Sechskantmutter M 6
Für Heizung mit Profilhöhe „P":
Stück
1
2 Haltewinkel aus Flachstahl
1 Schraubenpäckchen mit folgendem Inhalt:
4 Sechskantschrauben M 6x12
2 Hammerkopfschraube Typ 28/15, M 6x15
4 Vierkantmuttern M 6 flach
2 Unterlegscheibe Form A 6,4
4 Zahnscheiben Form J 6,4
2 Sechskantmutter M 6
Sollte eines der hier aufgeführten Bauteile nicht im
Lieferumfang enthalten sein, wenden Sie sich bitte an
den Hersteller.
Seite 4 / 8
INTERTEC-Hess GmbH · Raffineriestr. 8 · 93333 Neustadt/Donau · Germany ·
Beschreibung
Heizeinheit
Beschreibung
Heizeinheit
6

Technische Daten

Schutzart
Bemessungsspannung
zul. Betriebsspannung
Bemessungsstrom: (unter
Beachtung von VDE 0298)
Umgebungstemperatur
Max. zul. Einsatztemperatur
Schaltleistung des
Ausfallmelders (AM)
Anschlusskabel
Anschlusskabel AM
Material
Mittlere Betriebsdauer
(MTBF)
Lagertemperatur
Profiltyp "N" Höhe x Breite
x Tiefe
Profiltyp "P" Höhe x Breite
x Tiefe
INFO
Die genauen technischen Daten Ihres Geräts
entnehmen Sie dem Typenschild. Informationen zur
Heizleistung finden Sie auf dem Datenblatt.
Nennspannung/Betriebsspannung

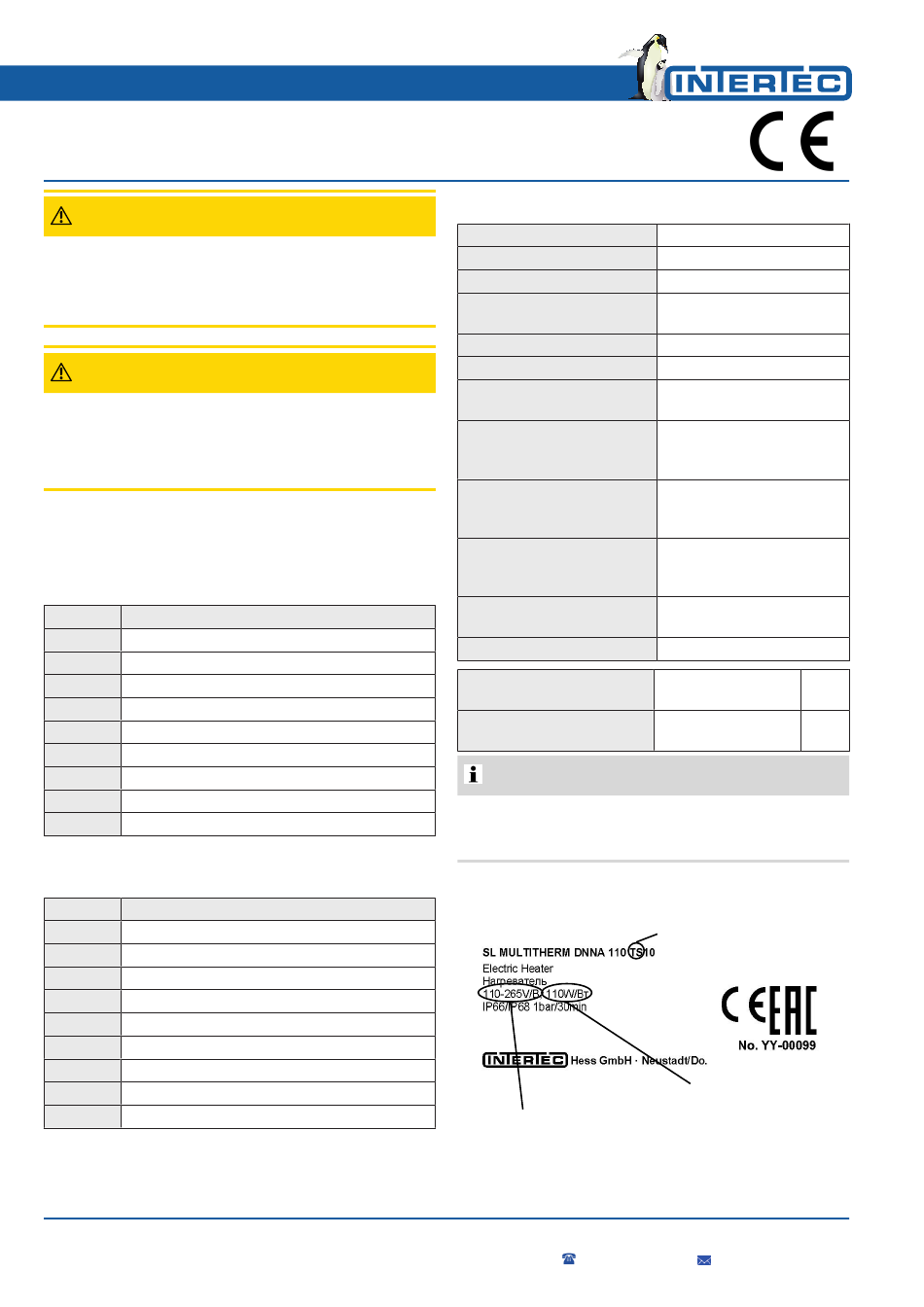

Abb. 1: Beispiel: Typenschild SL MULTITHERM DNNA 110
TS10
+49 9445 9532-0 ·
IP66/IP68 1bar/30min
max. 265 V AC
max. 275 V AC
max. 10 A
- 60 bis + 60 °C
- 60 bis + 180 °C
10 A / 275 V AC
Silikonschlauchleitung,
kerb- und ölfest, 3 x 1,5
mm²
Silikonschlauchleitung,
kerb- und ölfest, 5 x 1,0
mm², Ø8,5 mm
Aluminium,
seewasserfest, schwarz
eloxiert
50.000 h
- 60 bis + 80°C
155 x 80 x 80 mm
225 x 80 x 80 mm
Thermostat
Nennleistung
