Betriebsanleitung CP MULTITHERM D.A
VORSICHT
Verbrennungsgefahr an heißer Oberfläche
Erreichbare Höchsttemperaturen:
- Max. 160°C bei T3 Heizungen
- Max. 100°C bei T4 Heizungen
- Max. 70°C bei T5 Heizungen
- Max. 50°C bei T6 Heizungen
Gerät während des Betriebes nicht berühren! Vor
Arbeiten am Gerät dieses erst abkühlen lassen.
5 Montagezubehör
Im Lieferumfang enthalten sind:
Für Heizung mit Profilhöhe „N":
Stück
1
1 Haltewinkel aus Flachstahl
1 Schraubenpäckchen mit folgendem Inhalt:
2 Sechskantschrauben M 6x12
1 Hammerkopfschraube Typ 28/15, M 6x15
2 Vierkantmuttern M 6 flach
1 Unterlegscheibe Form A 6,4
2 Zahnscheiben Form J 6,4
1 Sechskantmutter M 6
Für Heizung mit Profilhöhe „P":
Stück
1
2 Haltewinkel aus Flachstahl
1 Schraubenpäckchen mit folgendem Inhalt:
4 Sechskantschrauben M 6x12
2 Hammerkopfschraube Typ 28/15, M 6x15
4 Vierkantmuttern M 6 flach
2 Unterlegscheibe Form A 6,4
4 Zahnscheiben Form J 6,4
2 Sechskantmutter M 6
Sollte eines der hier aufgeführten Bauteile nicht im
Lieferumfang enthalten sein, wenden Sie sich bitte an
den Hersteller.
6

Technische Daten

Seite 4 / 9
INTERTEC-Hess GmbH · Raffineriestr. 8 · 93333 Neustadt/Donau · Germany ·
Beschreibung
Heizeinheit
Beschreibung
Heizeinheit
Schutzart
Bemessungsspannung
zul. Betriebsspannung
Bemessungsstrom: (unter
Beachtung von VDE 0298)
Umgebungstemperatur
Max. zul. Einsatztemperatur
Schaltleistung des
Ausfallmelders (AM)
Anschlusskabel
Anschlusskabel AM
Material
Mittlere Betriebsdauer
(MTBF)
Lagertemperatur
Sonderspannungen
Leistungsanpassung und Bauteilauswahl möglich.
Profiltyp "N" Höhe x Breite
x Tiefe
Profiltyp "P" Höhe x Breite
x Tiefe
INFO
Die genauen technischen Daten Ihres Geräts
entnehmen Sie dem Typenschild.
Temperaturklasse
Nennspannung/Betriebsspannung

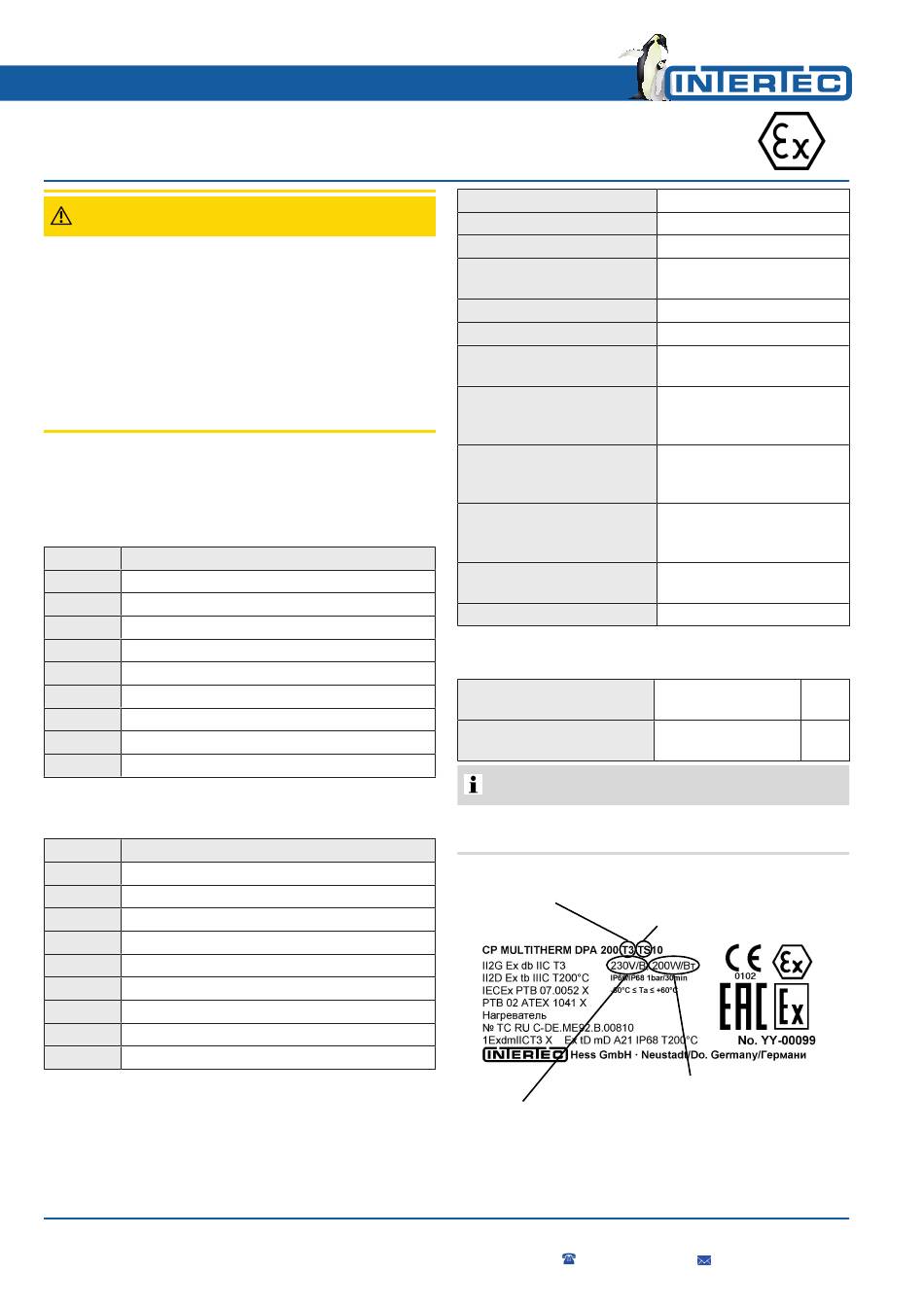

Abb. 1: Beispiel: Typenschild CP MULTITHERM DPA 200 T3
TS10
+49 9445 9532-0 ·
IP66/IP68 1bar/30min
max. 250 V AC
max. 275 V AC
max. 10 A
- 60 bis + 60 °C
- 60 bis + 180 °C
10 A / 275 V AC
Silikonschlauchleitung,
kerb- und ölfest, 3 x 1,5
mm² Ø8,8 mm
Silikonschlauchleitung,
kerb- und ölfest, 5 x 1,0
mm², Ø8,5 mm
Aluminium,
seewasserfest, schwarz
eloxiert
50.000 h
- 60 bis + 80°C
bei entsprechender
155 x 80 x 80 mm
225 x 80 x 80 mm
Thermostat
Nennleistung
