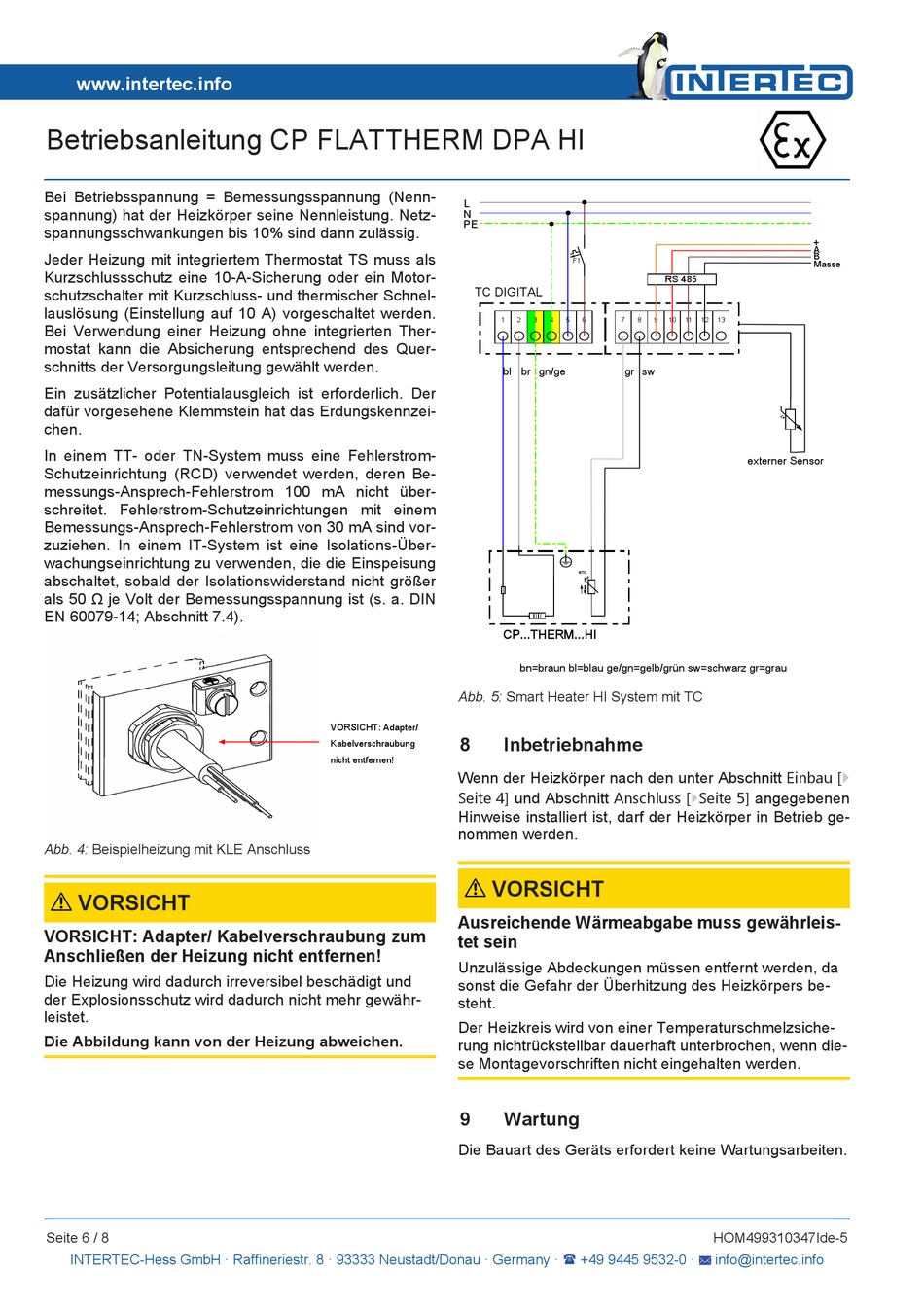

Betriebsanleitung CP FLATTHERM DPA HI
Bei Betriebsspannung = Bemessungsspannung (Nenn-
spannung) hat der Heizkörper seine Nennleistung. Netz-
spannungsschwankungen bis 10% sind dann zulässig.
Jeder Heizung mit integriertem Thermostat TS muss als
Kurzschlussschutz eine 10-A-Sicherung oder ein Motor-
schutzschalter mit Kurzschluss- und thermischer Schnel-
lauslösung (Einstellung auf 10 A) vorgeschaltet werden.
Bei Verwendung einer Heizung ohne integrierten Ther-
mostat kann die Absicherung entsprechend des Quer-
schnitts der Versorgungsleitung gewählt werden.
Ein zusätzlicher Potentialausgleich ist erforderlich. Der
dafür vorgesehene Klemmstein hat das Erdungskennzei-
chen.
In einem TT- oder TN-System muss eine Fehlerstrom-
Schutzeinrichtung (RCD) verwendet werden, deren Be-
messungs-Ansprech-Fehlerstrom 100 mA nicht über-
schreitet. Fehlerstrom-Schutzeinrichtungen mit einem
Bemessungs-Ansprech-Fehlerstrom von 30 mA sind vor-
zuziehen. In einem IT-System ist eine Isolations-Über-
wachungseinrichtung zu verwenden, die die Einspeisung
abschaltet, sobald der Isolationswiderstand nicht größer
als 50 Ω je Volt der Bemessungsspannung ist (s. a. DIN
EN 60079-14; Abschnitt 7.4).
Abb. 4: Beispielheizung mit KLE Anschluss
VORSICHT
VORSICHT: Adapter/ Kabelverschraubung zum
Anschließen der Heizung nicht entfernen!
Die Heizung wird dadurch irreversibel beschädigt und
der Explosionsschutz wird dadurch nicht mehr gewähr-
leistet.
Die Abbildung kann von der Heizung abweichen.
Seite 6 / 8
INTERTEC-Hess GmbH · Raffineriestr. 8 · 93333 Neustadt/Donau · Germany ·
L
N
PE
TC DIGITAL
1
bl br gn/ge
CP...THERM...HI
Abb. 5: Smart Heater HI System mit TC
VORSICHT: Adapter/
8
Inbetriebnahme
Kabelverschraubung
nicht entfernen!
Wenn der Heizkörper nach den unter Abschnitt Einbau
Seite 4] und Abschnitt Anschluss [}Seite 5] angegebenen
Hinweise installiert ist, darf der Heizkörper in Betrieb ge-
nommen werden.
VORSICHT
Ausreichende Wärmeabgabe muss gewährleis-
tet sein
Unzulässige Abdeckungen müssen entfernt werden, da
sonst die Gefahr der Überhitzung des Heizkörpers be-
steht.
Der Heizkreis wird von einer Temperaturschmelzsiche-
rung nichtrückstellbar dauerhaft unterbrochen, wenn die-
se Montagevorschriften nicht eingehalten werden.
9
Wartung
Die Bauart des Geräts erfordert keine Wartungsarbeiten.
F1
RS 485
2
3
4
5
6
7
8
9
10
11
gr sw
NTC
bn=braun bl=blau ge/gn=gelb/grün sw=schwarz gr=grau
+49 9445 9532-0 ·
+
A
B
Masse
12
13
externer Sensor
[}
HOM499310347Ide-5
