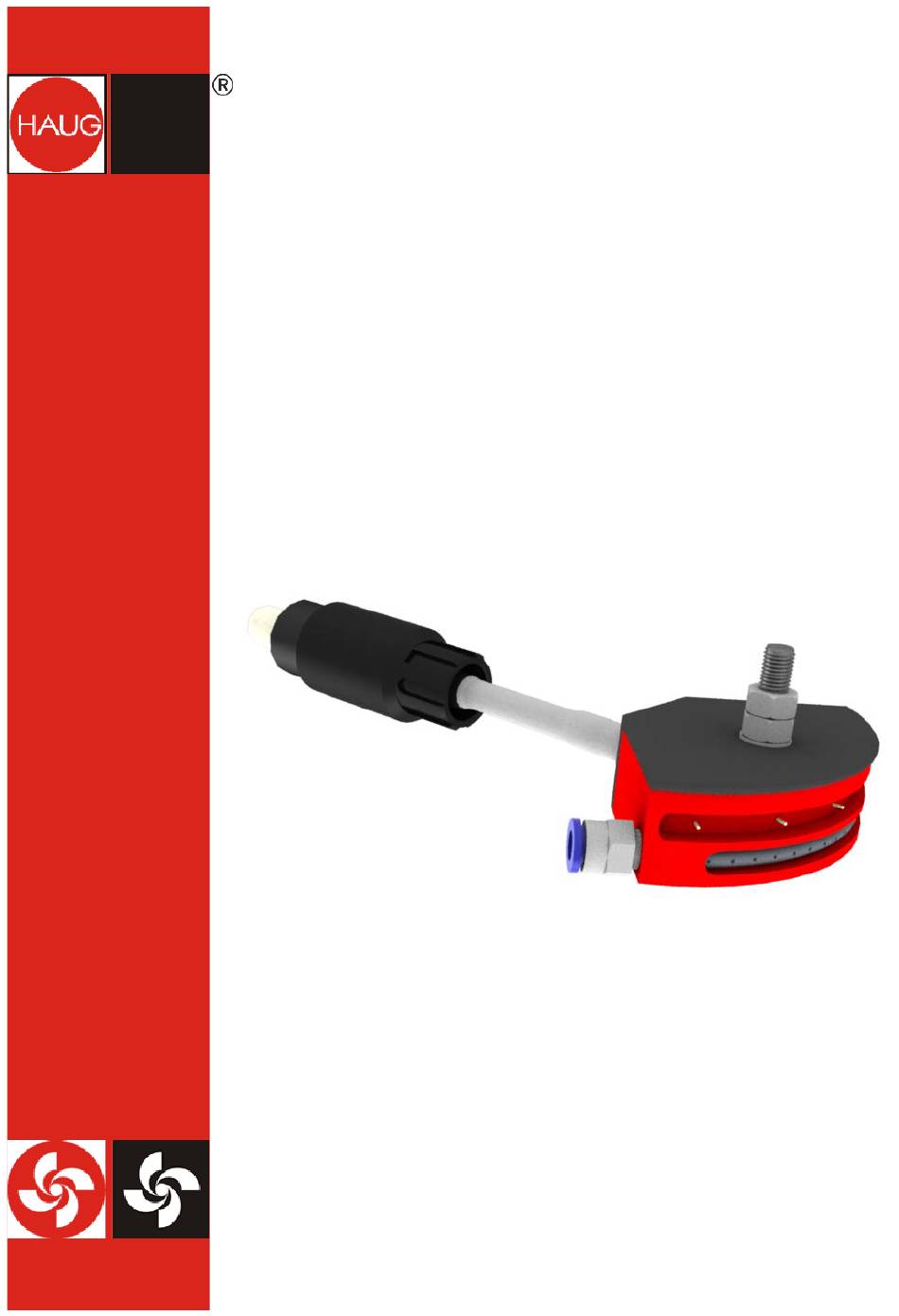

- Seite 1 Bedienungsanleitung Luftunterstütztes Ionisationsgerät DA TR Identnummer: 04.73XX.XXX Zum späteren Gebrauch aufbewahren! Air Line...
- Seite 3 Inhaltsverzeichnis Benutzerhinweise ............4 Symbolik in der Bedienungsanleitung....... 4 Symbolik auf dem Ionisationsgerät ........5 Sicherheit ..............6 Bestimmungsgemäß verwenden ........9 Geräteübersicht ............10 Installieren ..............11 Warten............... 14 Reinigungsintervall ............14 Trocken reinigen ............. 15 Feucht reinigen ............... 16 Fehler beheben ............17 Zubehör / Ersatzteile ..........
- Seite 4 Benutzerhinweise 1 Benutzerhinweise Vor dem Installieren und in Betrieb nehmen diese Bedienungsanleitung vollständig lesen. Die Sicherheitshinweise immer beachten. Diese Bedienungsanleitung ist ein Bestandteil des Produkts, deshalb für einen späteren Gebrauch oder Nachbesitzer aufbewahren. Das Produkt ist ein Ionisationsgerät mit Luftunterstützung und wird nachfolgend in dieser Bedienungsanleitung nur als Ionisationsgerät bezeichnet.
- Seite 5 Benutzerhinweise HINWEIS: Wichtige Hinweise und nützliche Zusatzinformationen. Niemals in den Hausmüll werfen. Verbot für Personen mit Herzschrittmacher! Warnung vor Ozon! Gerät erzeugt Ozon! Vorsicht, Gefahr durch elektrischen Strom! Vorsicht, Warnung vor einer Gefahrenstelle! 1.2 Symbolik auf dem Ionisationsgerät WARNUNG! Hohe elektrische Spannung...
- Seite 6 Sicherheit 2 Sicherheit Nur die vom Betreiber autorisierten Personen dürfen Tätigkeiten am Ionisationsgerät ausführen. Der Installateur muss eine Elektrofachkraft sein und Grundkenntnisse im Bereich Maschinenbau haben. Er muss fachkundig im Umgang und Installation von Druckluftgeräten sein, sowie persönliche Schutzausrüstung tragen. Er muss die Bedienungsanleitung vollständig lesen.
- Seite 7 • Der Betreiber muss die Gefahrenzone um das Ionisationsgerät mit einem Warnschild kennzeichnen. • Die Unfallverhütungsvorschriften nach BGV A8 sind zu beachten. • Es ist möglich, bei der HAUG GmbH & Co. KG ein Gutachten über die Beeinflussung von implantierten Herzschrittmachern durch ein Ionisationssystem zu beziehen.
- Seite 8 • Immer während des Betriebs für eine ausreichende Belüftung sorgen, um die gesetzlich zulässige Ozonkonzentration am Arbeitsplatz nicht zu überschreiten. • Es ist möglich, bei der HAUG GmbH & Co. KG ein Gutachten über Ozon-Emissionen durch ein Ionisationssystem zu beziehen.
- Seite 9 ähnliches entzünden. • Niemals das Ionisationsgerät in explosionsgefährdeten Bereichen installieren oder einsetzen. Zur HS-Versorgung des Ionisationsgeräts wird ein Entladenetzteil der Firma HAUG benötigt. Es muss eine Druckluftversorgung vorhanden sein. Das Ionisationsgerät dient zur berührungslosen Oberflächen- abreinigung in industriellen Fertigungsprozessen. Es beseitigt elektrostatische Aufladung sowie Staub und ähnliche Partikel.
- Seite 10 Geräteübersicht 3 Geräteübersicht A Gegenelektrode B Befestigungsgewinde M 6 C HS-Stecker D HS-Kabel E Druckluftanschluss F Isolierprofil G Ionisationsspitzen H Düsen...
- Seite 11 • Beim Verlegen in Bogen den Biegeradius 50 mm nicht unterschreiten. • Das HS-Kabel auf Knicke, Schnitte etc. überprüfen. 1. Das Ionisationsgerät mit den Bestelldaten auf Übereinstimmung prüfen. Bei Beschädigungen am Ionisationsgerät Kontakt mit der Firma HAUG GmbH & Co. KG aufnehmen.
- Seite 12 Installieren 2. Bei der Installation ist darauf zu achten, dass die Ionisationsgeräte einen beschränkten Wirkungs- bereich haben. Der Wirkungsbereich bildet sich ungefähr wie in der Abbildung dargestellt aus. Die Breite (x) des Wirkungsbereichs ist abhängig vom Abstand (a) und kann ungefähr bestimmt werden.
- Seite 13 Installieren Es dürfen keine geerdeten Maschinenteile hinter dem zu ionisierenden Material liegen. Zur besseren Oberflächen- abreinigung den Luftstrahl ca. 10 – 30° (A) gegen die Laufrichtung des zu ionisierenden Produkts richten. 4. Die Druckluftversorgung am Druckluftanschluss anschließen. • Druckluftschlauch Ø 6 x 4 mm verwenden. 5.
- Seite 14 Warten 5 Warten Verletzungsgefahr! Die Ionisationsspitzen sind scharf und spitz. Beim Reinigen des Ionisationsgeräts besteht durch die Ionisationsspitzen die Gefahr von Stich-, Riss- oder Schnitt-Verletzungen an den Händen. • Bei Wartungs- und Reinigungsarbeiten am Ionisationsgerät immer Schutzhandschuhe (EN 388 3122) tragen. Geräteschaden! Durch ungeeignete Bürsten und Reinigungsmittel kann das Ionisationsgerät beschädigt werden.
- Seite 15 Warten 5.2 Trocken reinigen 1. Das Entladenetzteil ausschalten und gegen ein unbeabsichtigtes Einschalten sichern. 2. Das Ionisationsgerät vom Entladenetzteil und der Druckluftversorgung trennen. 3. Die Ionisationsspitzen mit geeigneter Bürste abbürsten. 4. Das Ionisationsgerät absaugen bzw. mit sauberer Druckluft (max. 6 bar) abblasen. Geräteschaden und Brandgefahr! Durch Verunreinigungen im HS-Anschluss und HS-Stecker können Kurzschlüsse entstehen.
- Seite 16 Warten 5.3 Feucht reinigen 1. Das Entladenetzteil ausschalten und gegen ein unbeabsichtigtes Einschalten sichern. 2. Das Ionisationsgerät vom Entladenetzteil und der Druckluftversorgung trennen. 3. Eine geeignete Bürste mit einem geeigneten Reinigungsmittel befeuchten. Optional das Spezial-Reinigungssystem RS2 zum Reinigen verwenden. 4. Die Ionisationsspitzen abbürsten. 5.
- Seite 17 Bei Fehlern besteht die Gefahr eines Stromschlags. • Ausschließlich eine Elektrofachkraft darf die Fehlerbehebung durchführen. HINWEIS: Falls hiermit die Störung nicht beseitigt werden kann, das Ionisationsgerät zur Überprüfung an die Firma HAUG GmbH & Co. KG einsenden (Adresse siehe Rückseite Umschlag). Fehler Ursache Maßnahme zum Fehler...
- Seite 18 Fehler beheben Fehler Ursache Maßnahme zum Fehler beheben Funken- Das Ionisationsgerät Das Ionisationsgerät außer überschläge hat einen Fehler. Betrieb nehmen und austauschen. Die Ionisations-spitzen Den Abstand zur Ursache befinden sich zu nah vergrößern. an einem elektrisch leitfähigen Material. Das Ionisationsgerät Das Ionisationsgerät ist mit elektrisch reinigen.
- Seite 19 Zubehör / Ersatzteile 7 Zubehör / Ersatzteile Bezugsquelle für Zubehör und Ersatzteile ist Ihr autorisierter Vertriebspartner bzw. direkt die Firma HAUG GmbH & Co. KG (Adresse siehe Rückseite Umschlag). Bestell- Artikel Abbildungen Nummer HAUG — Auf Anfrage Entladenetzteil Spezial- Reinigungsmittel 10.7220.000...
- Seite 20 Technische Daten 8 Technische Daten 8.1 Versorgungsspannung Versorgungsspannung über 6,7 ±1 kV~ HAUG Entladenetzteil 8.2 Druckluftversorgung Druckluft Gefiltert (< 20 µm), trocken und ölfrei Maximaldruck 5 bar Betriebsdruck 1 — 5 bar Druckluftverbrauch in Nl/min p = bar...
- Seite 21 Technische Daten 8.3 Umgebungsbedingungen Niemals in explosionsgefährdeten Bereichen einsetzen. Ausschließlich im Innenbereich verwenden. Temperatur: Nenngebrauchsbereich +5 °C bis +45 °C Grenzbereich für Lagerung und -15 °C bis +60 °C Transport Luftfeuchte: Nenngebrauchsbereich 20 % bis 65 % RF Grenzbereich für Lagerung und 0 % bis 85 % RF Transport 8.4 Abmessungen...
- Seite 22 Außer Betrieb nehmen 9 Außer Betrieb nehmen Stromschlaggefahr! Das Ionisationsgerät wird mit hoher elektrischer Spannung betrieben. Ein unsachgemäßes Außerbetriebnehmen kann zu einem elektrischen Schlag führen. • Ausschließlich eine Elektrofachkraft darf eine Außerbetriebnahme durchführen. 1. Das Ionisationsgerät spannungsfrei schalten. 2. Die Druckluftversorgung abschalten. 3.
