Werkzeug bis zur Anlagefläche des
Spannkegels einschieben.
Koaxialitätstoleranz
Artikel-Nr. 10405047-02, Revision 04
10.2

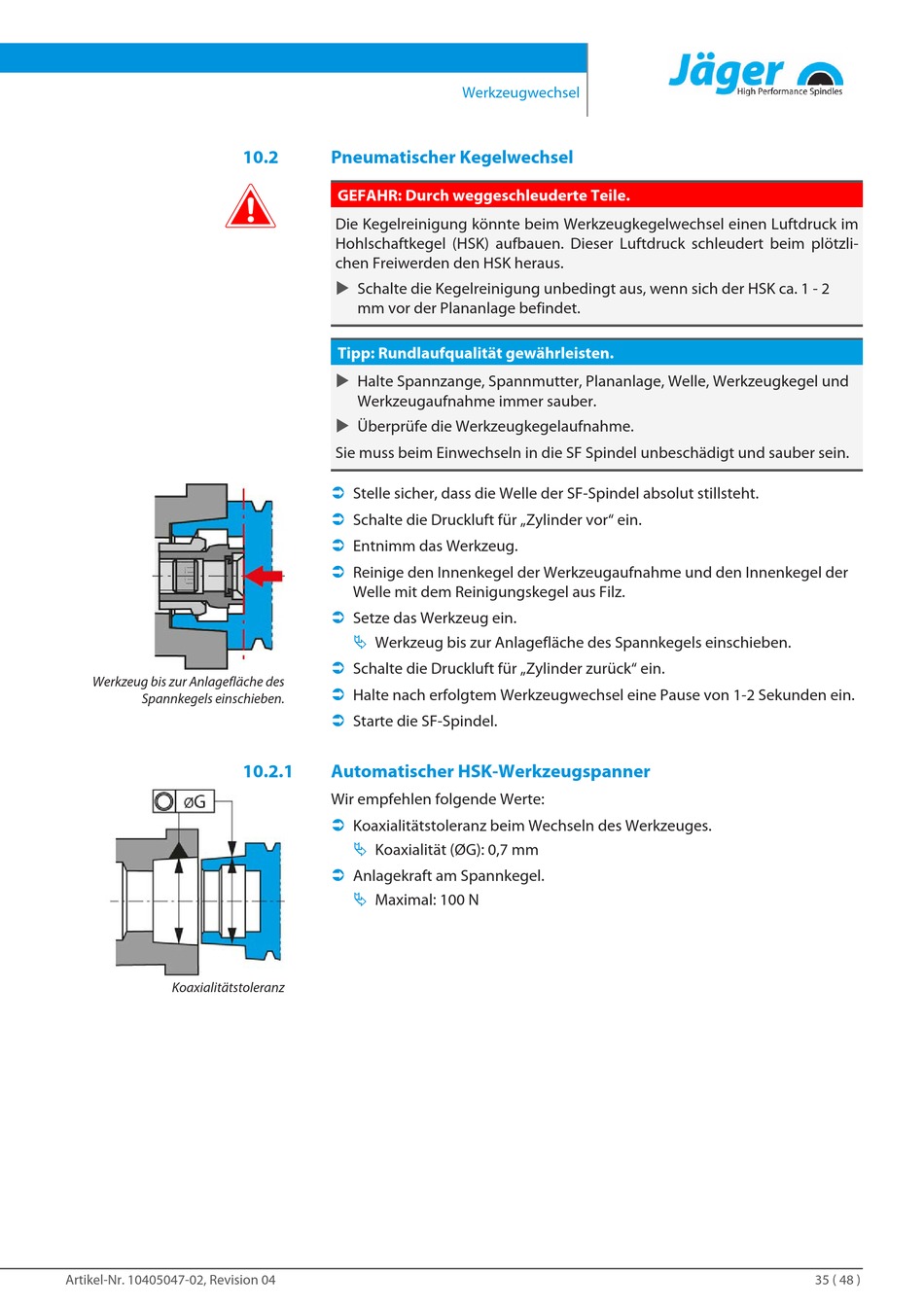

Pneumatischer Kegelwechsel
GEFAHR: Durch weggeschleuderte Teile.
Die Kegelreinigung könnte beim Werkzeugkegelwechsel einen Luftdruck im
Hohlschaftkegel (HSK) aufbauen. Dieser Luftdruck schleudert beim plötzli-
chen Freiwerden den HSK heraus.
u
Schalte die Kegelreinigung unbedingt aus, wenn sich der HSK ca. 1 - 2
mm vor der Plananlage befindet.
Tipp: Rundlaufqualität gewährleisten.
u
Halte Spannzange, Spannmutter, Plananlage, Welle, Werkzeugkegel und
Werkzeugaufnahme immer sauber.
u
Überprüfe die Werkzeugkegelaufnahme.
Sie muss beim Einwechseln in die SF Spindel unbeschädigt und sauber sein.
Ü
Stelle sicher, dass die Welle der SF-Spindel absolut stillsteht.
Ü
Schalte die Druckluft für „Zylinder vor" ein.
Ü
Entnimm das Werkzeug.
Ü
Reinige den Innenkegel der Werkzeugaufnahme und den Innenkegel der
Welle mit dem Reinigungskegel aus Filz.
Ü
Setze das Werkzeug ein.
Ä
Werkzeug bis zur Anlagefläche des Spannkegels einschieben.
Ü
Schalte die Druckluft für „Zylinder zurück" ein.
Ü
Halte nach erfolgtem Werkzeugwechsel eine Pause von 1-2 Sekunden ein.
Ü
Starte die SF-Spindel.
10.2.1
Automatischer HSK-Werkzeugspanner
Wir empfehlen folgende Werte:
Ü
Koaxialitätstoleranz beim Wechseln des Werkzeuges.
Ä
Koaxialität (ØG): 0,7 mm
Ü
Anlagekraft am Spannkegel.
Ä
Maximal: 100 N
Werkzeugwechsel
35 ( 48 )
