Für die Vorgabe der Luftquali-
tät siehe Kapitel „Luftrein-
heitsklassen (ISO 8573-1)
[
30]".
}

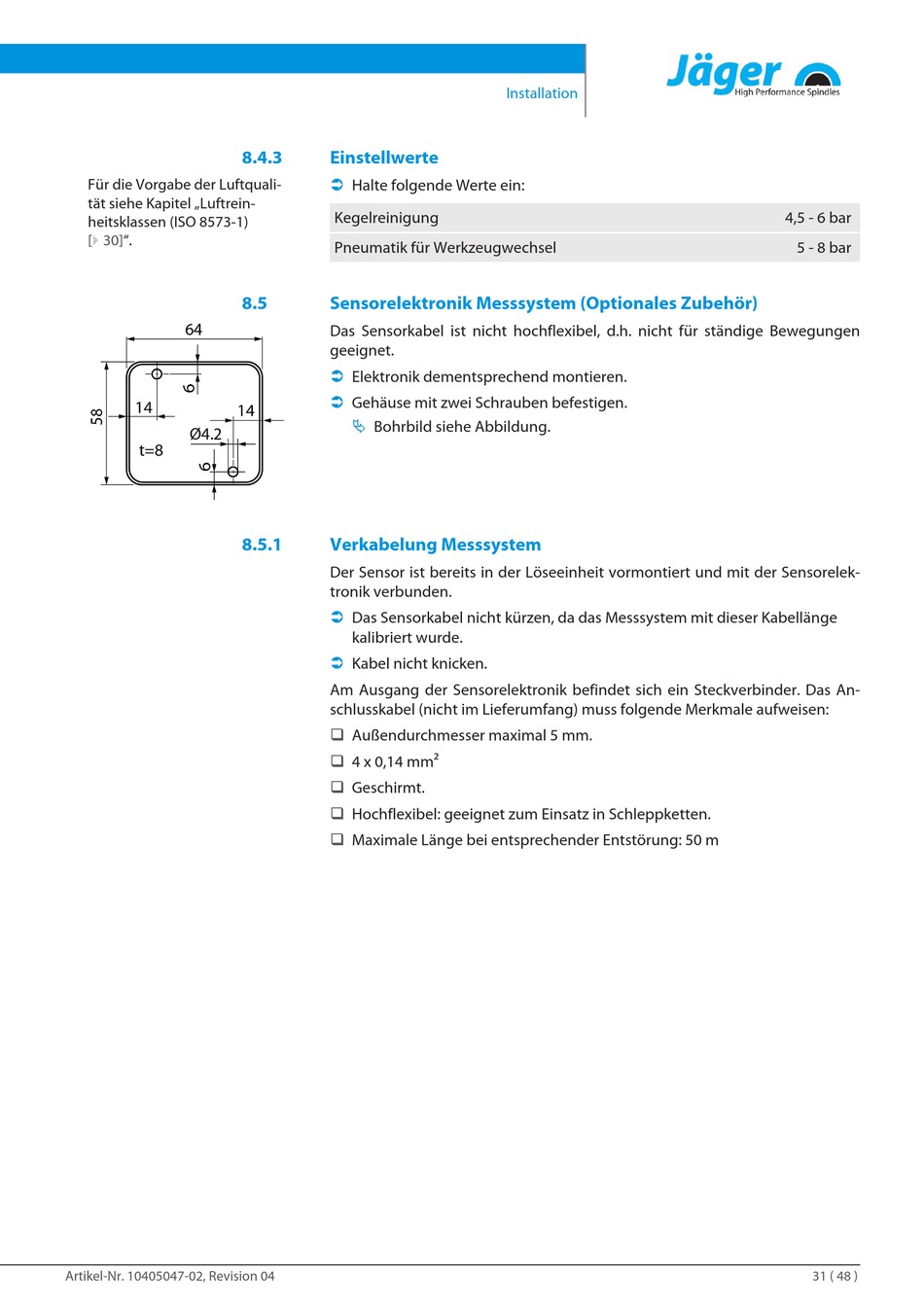

Artikel-Nr. 10405047-02, Revision 04
8.4.3
Einstellwerte
Ü
Halte folgende Werte ein:
Kegelreinigung
Pneumatik für Werkzeugwechsel
8.5
Sensorelektronik Messsystem (Optionales Zubehör)
Das Sensorkabel ist nicht hochflexibel, d.h. nicht für ständige Bewegungen
geeignet.
Ü
Elektronik dementsprechend montieren.
Ü
Gehäuse mit zwei Schrauben befestigen.
Ä
Bohrbild siehe Abbildung.
8.5.1
Verkabelung Messsystem
Der Sensor ist bereits in der Löseeinheit vormontiert und mit der Sensorelek-
tronik verbunden.
Ü
Das Sensorkabel nicht kürzen, da das Messsystem mit dieser Kabellänge
kalibriert wurde.
Ü
Kabel nicht knicken.
Am Ausgang der Sensorelektronik befindet sich ein Steckverbinder. Das An-
schlusskabel (nicht im Lieferumfang) muss folgende Merkmale aufweisen:
q
Außendurchmesser maximal 5 mm.
q
4 x 0,14 mm²
q
Geschirmt.
q
Hochflexibel: geeignet zum Einsatz in Schleppketten.
q
Maximale Länge bei entsprechender Entstörung: 50 m
Installation
4,5 - 6 bar
5 - 8 bar
31 ( 48 )
