12

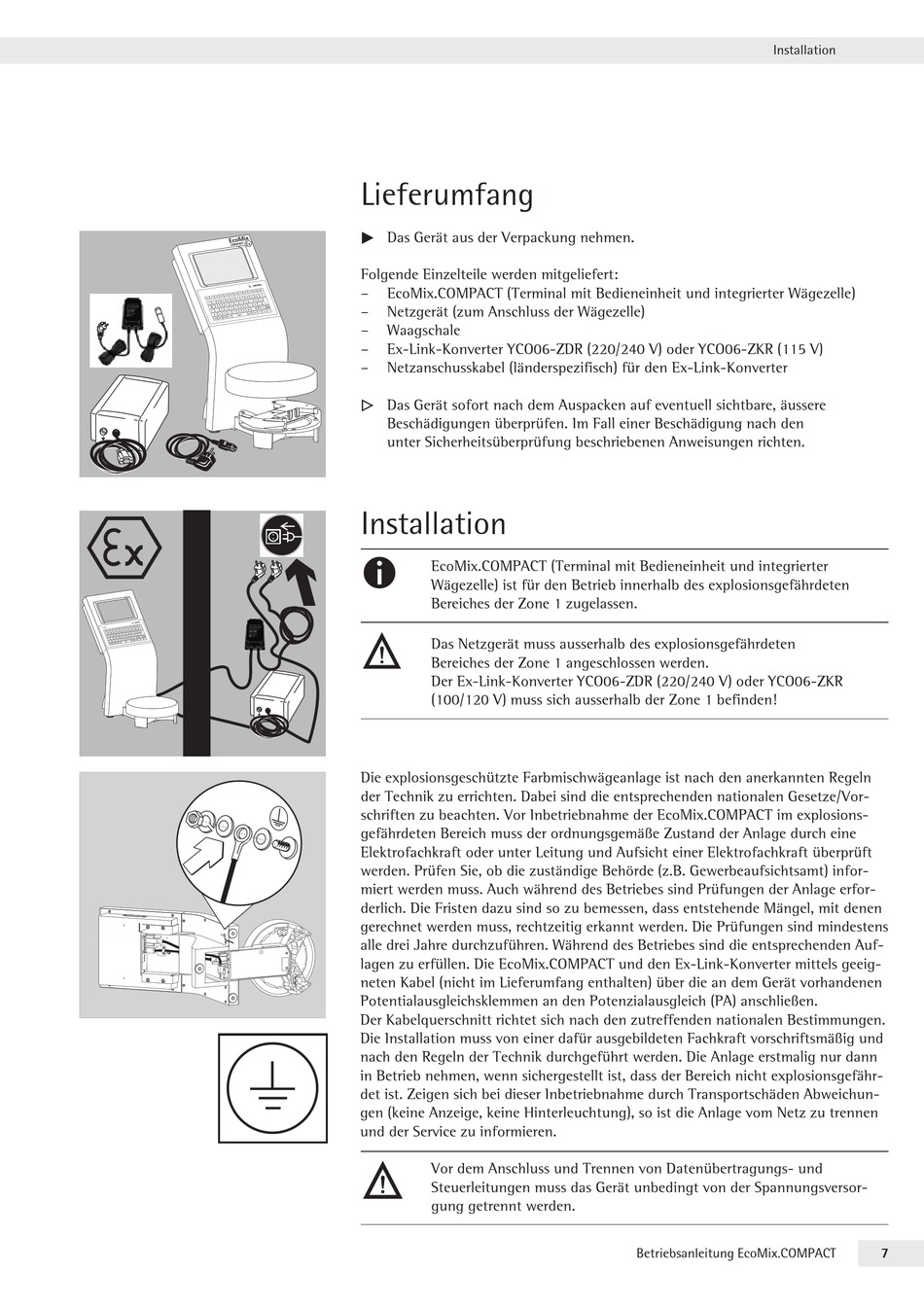

Lieferumfang
t Das Gerät aus der Verpackung nehmen.
Folgende Einzelteile werden mitgeliefert:
– EcoMix.COMPACT (Terminal mit Bedieneinheit und integrierter Wägezelle)
– Netzgerät (zum Anschluss der Wägezelle)
– Waagschale
– Ex-Link-Konverter YCO06-ZDR (220/240 V) oder YCO06-ZKR (115 V)
– Netzanschusskabel (länderspezifisch) für den Ex-Link-Konverter
y Das Gerät sofort nach dem Auspacken auf eventuell sichtbare, äussere
Beschädigungen überprüfen. Im Fall einer Beschädigung nach den
unter Sicherheitsüberprüfung beschriebenen Anweisungen richten.
Installation
h
EcoMix.COMPACT (Terminal mit Bedieneinheit und integrierter
Wägezelle) ist für den Betrieb innerhalb des explosionsgefährdeten
Bereiches der Zone 1 zugelassen.
3
Das Netzgerät muss ausserhalb des explosionsgefährdeten
Bereiches der Zone 1 angeschlossen werden.
Der Ex-Link-Konverter YCO06-ZDR (220/240 V) oder YCO06-ZKR
(100/120 V) muss sich ausserhalb der Zone 1 befinden!
Die explosionsgeschützte Farbmischwägeanlage ist nach den anerkannten Regeln
der Technik zu errichten. Dabei sind die entsprechenden nationalen Gesetze/Vor-
schriften zu beachten. Vor Inbetriebnahme der EcoMix.COMPACT im explosions-
gefährdeten Bereich muss der ordnungsgemäße Zustand der Anlage durch eine
Elektrofachkraft oder unter Leitung und Aufsicht einer Elektrofachkraft überprüft
werden. Prüfen Sie, ob die zuständige Behörde (z.B. Gewerbeaufsichtsamt) infor-
miert werden muss. Auch während des Betriebes sind Prüfungen der Anlage erfor-
derlich. Die Fristen dazu sind so zu bemessen, dass entstehende Mängel, mit denen
gerechnet werden muss, rechtzeitig erkannt werden. Die Prüfungen sind mindestens
alle drei Jahre durchzuführen. Während des Betriebes sind die entsprechenden Auf-
lagen zu erfüllen. Die EcoMix.COMPACT und den Ex-Link-Konverter mittels geeig-
neten Kabel (nicht im Lieferumfang enthalten) über die an dem Gerät vorhandenen
Potentialausgleichsklemmen an den Potenzialausgleich (PA) anschließen.
Der Kabelquerschnitt richtet sich nach den zutreffenden nationalen Bestimmungen.
Die Installation muss von einer dafür ausgebildeten Fachkraft vorschriftsmäßig und
nach den Regeln der Technik durchgeführt werden. Die Anlage erstmalig nur dann
in Betrieb nehmen, wenn sichergestellt ist, dass der Bereich nicht explosionsgefähr-
det ist. Zeigen sich bei dieser Inbetriebnahme durch Transportschäden Abweichun-
gen (keine Anzeige, keine Hinterleuchtung), so ist die Anlage vom Netz zu trennen
und der Service zu informieren.
3
Vor dem Anschluss und Trennen von Datenübertragungs- und
Steuerleitungen muss das Gerät unbedingt von der Spannungsversor-
gung getrennt werden.
Installation
Betriebsanleitung EcoMix.COMPACT
7
