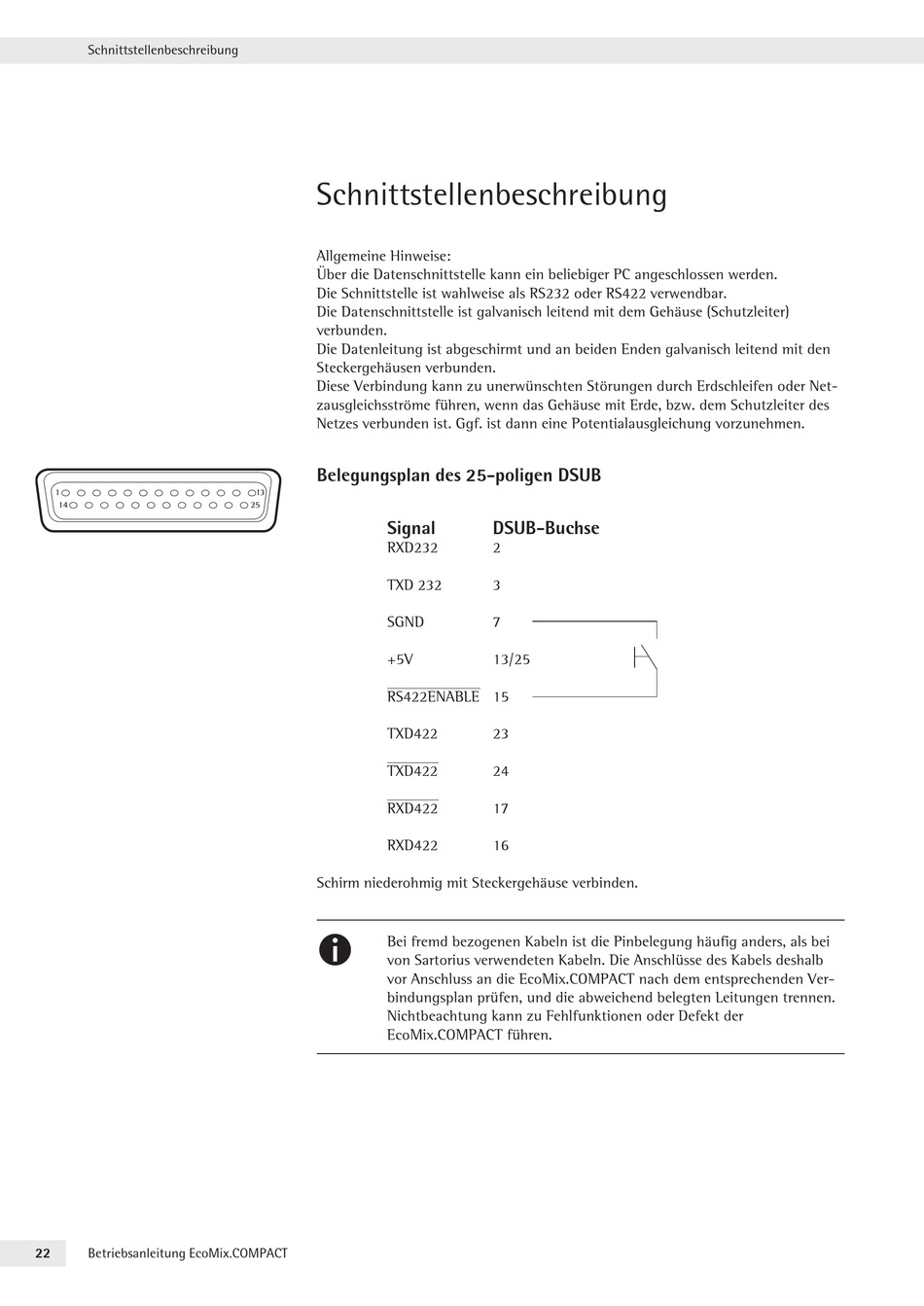

Betriebsanleitung EcoMix.COMPACT
Schnittstellenbeschreibung
Allgemeine Hinweise:
Über die Datenschnittstelle kann ein beliebiger PC angeschlossen werden.
Die Schnittstelle ist wahlweise als RS232 oder RS422 verwendbar.
Die Datenschnittstelle ist galvanisch leitend mit dem Gehäuse (Schutzleiter)
verbunden.
Die Datenleitung ist abgeschirmt und an beiden Enden galvanisch leitend mit den
Steckergehäusen verbunden.
Diese Verbindung kann zu unerwünschten Störungen durch Erdschleifen oder Net-
zausgleichsströme führen, wenn das Gehäuse mit Erde, bzw. dem Schutzleiter des
Netzes verbunden ist. Ggf. ist dann eine Potentialausgleichung vorzunehmen.
Belegungsplan des 25-poligen DSUB
13
25
Signal
RXD232
TXD 232
SGND
+5V
RS422ENABLE 15
TXD422
TXD422
RXD422
RXD422
Schirm niederohmig mit Steckergehäuse verbinden.
h
Bei fremd bezogenen Kabeln ist die Pinbelegung häufig anders, als bei
von Sartorius verwendeten Kabeln. Die Anschlüsse des Kabels deshalb
vor Anschluss an die EcoMix.COMPACT nach dem entsprechenden Ver-
bindungsplan prüfen, und die abweichend belegten Leitungen trennen.
Nichtbeachtung kann zu Fehlfunktionen oder Defekt der
EcoMix.COMPACT führen.
DSUB-Buchse
2
3
7
13/25
23
24
17
16
