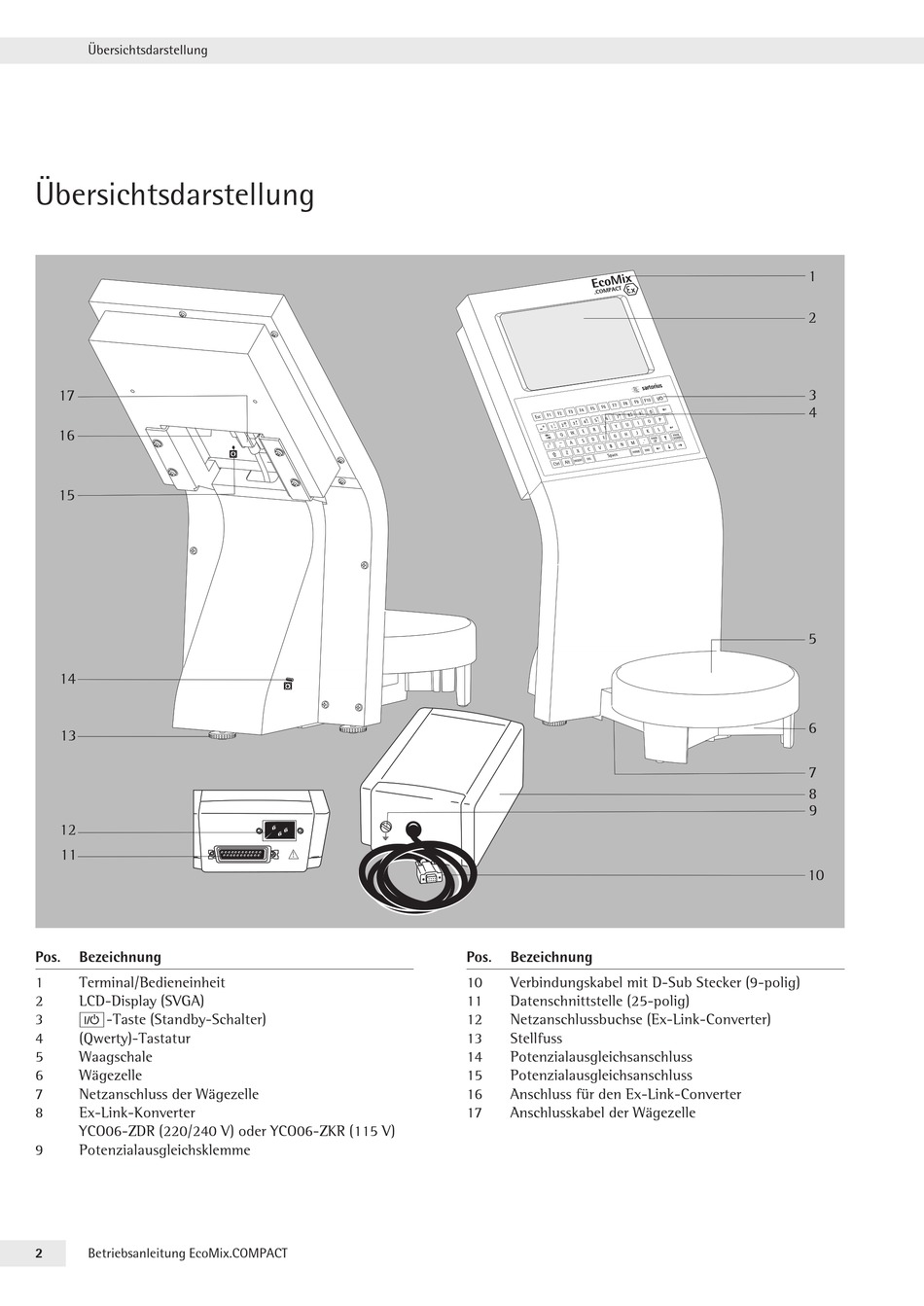

Übersichtsdarstellung
Übersichtsdarstellung
17
16
15
14
13
12
11
Pos. Bezeichnung
1
Terminal/Bedieneinheit
2
LCD-Display (SVGA)
e-Taste (Standby-Schalter)
3
4
(Qwerty)-Tastatur
5
Waagschale
6
Wägezelle
7
Netzanschluss der Wägezelle
8
Ex-Link-Konverter
YCO06-ZDR (220/240 V) oder YCO06-ZKR (115 V)
9
Potenzialausgleichsklemme
2
Betriebsanleitung EcoMix.COMPACT
Pos. Bezeichnung
10
Verbindungskabel mit D-Sub Stecker (9-polig)
11
Datenschnittstelle (25-polig)
12
Netzanschlussbuchse (Ex-Link-Converter)
13
Stellfuss
14
Potenzialausgleichsanschluss
15
Potenzialausgleichsanschluss
16
Anschluss für den Ex-Link-Converter
17
Anschlusskabel der Wägezelle
