- Seite 1 MEMOKEY 100 KODES cityline skyline INSTALLATIONS-und BENUTZERHANDBUCH DEUTSCH...
- Seite 2 Technische Veröffentlichung zu Informationszwecken - Herausgeber: FERMAX ELECTRONICA S.A.U. FERMAX ELECTRONICA S.A.U, behält sich das Recht vor, den Inhalt dieses Doku- ments sowie die technischen Eigenschaften der erwähnten Produkte ohne vorhe- rige Ankündigung zu ändern und den konstanten Verbesserungen anzupassen.
- Seite 3 Memokey Memokey PROGRAMMIERHANDBUCH INDEX Einleitung ..............4 Programmierung und Konfi guration der Funktionen ..............6 Ändern des Master-Kodes ..........9 Festlegen der Benutzer- und Masterkodelänge .... 10 Nullstellung aller Kodes ..........12 Wiederherstellung der werksseitig eingestellten Parameter ..............13 Hinzufügen oder Ändern von Benutzerkodes ....

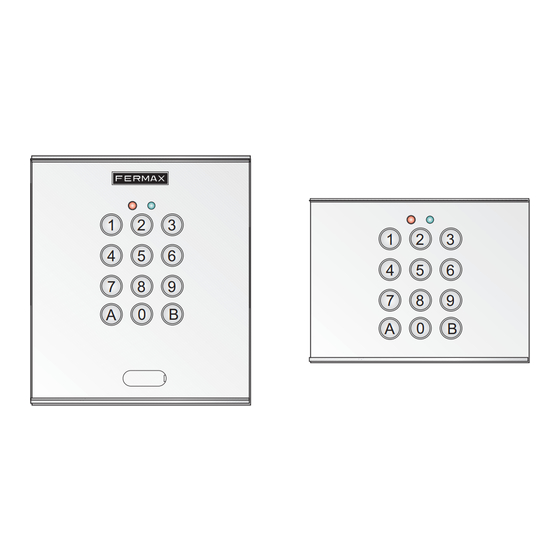

- Seite 4 Memokey Memokey PROGRAMMIERHANDBUCH Einleitung Memokey 100 Kodes ist für Anlagen konzipiert worden, die über eine Zutrittskontrolle mit Tastatur verfügen soll und jeder Benutzer einen individuellen Zutrittskode hat. Systemeigenschaften: - Memokey verfügt über eine Kapazität von 100 unterschie- dlichen Benutzerkodes, die eine Länge zwischen vier und sechs Stellen aufweisen können.
- Seite 5 Memokey Memokey - Das System verfügt über einen Nebenausgang, mit maximal 125 mA Stromleistung, um ein andere Vorrichtung (Hilfsrelais, Alarm, usw.) oder einen Lautsprecher zu speisen. Memokey selbst löst jedoch auch einen Signalton aus. - Verfügtbar mit zwei Nebeneingänge mit Türöffnungstaste. - Freizutrittkode - Bestätigung der Tastenbetätigung durch einen Signalton.
- Seite 6 Memokey Memokey LED-Anzeige: Verfügt über eine rote und eine grüne LED. ROT-GRÜN BEDEUTUNG Ohne Stromversorgung. Modus Normal (Im Bereitschaftsmodus zur Eingabe eines Zutrittsoder Pro- grammierkodes usw.) Stromversorgung gewährleistet. Türöffnung Schnelles Blinken: Programmiermodus Langsames Blinken: Bereit zur Eingabe eines neuen Werts der ausgewählten Funktion.
- Seite 7 Memokey Memokey 1.) Um in den Programmiermodus zu gelangen (aus dem Normalmodus), müssen Sie den Master-Kode eingeben (werksseitige Einstellung bip (x3) 1480). G e b e n Das System gibt “3 Pieptöne” aus Sie 1480 und die grüne LED blinkt schnell, um anzuzeigen, dass Sie sich im Programmiermodus befi...
- Seite 8 Memokey Memokey 3.) Anschließend kann der neue Wert der bip (x3) ausgewählten Funktion eingegeben werden (zum Beispiel: Auswahl einer sechsstelligen Kodelänge). Geben Sie 6 ein Um den Programmiermodus zu verlassen, drücken Sie B oder warten Sie 20 Sekunden lang, ohne eine Taste zu bedienen. HINWEISE: Werksseitiger Master-Kode: - Vierstellig: 1480...
- Seite 9 Memokey Memokey Ändern des Master-Kodes (A0) Der Master-Kode ist erforderlich, um in den Programmiermodus zu gelangen. Der werksseitige Kode für den MASTER-Kode lautet 1480. Sie können ihn folgendermaßen ändern: 1. Programmiermo- Master-Kode dus aufrufen: (1480) Bip (3 x) 2. Option eingeben: Bip (3 x) 3.
- Seite 10 Memokey Memokey Festlegen der Benutzerkode- und Masterkodelänge (A4) In der Grundeinstellung sind die Benutzerkodes und der MASTER-Kode vierstellig. Zur Erhöhung der Sicherheit kann die Kodelänge auf fünf oder sechs Stellen erweitert werden. 1. Programmiermo- Master-Kode dus aufrufen: (1480) Bip (3 x) 2.
- Seite 11 Memokey Memokey Wenn die Kodelänge der Benutzerkodes verringert wird, werden die letzten Ziffern des Kodes unterdrückt. Bsp.: Benutzerkode - Sechsstellig: 123456 => Kodeverringerung, zum Beispiel: 4 - Vierstellig: 1234 Falls die Kodelänge anschließend erneut verlängert wird, werden den Kodes automatisch jene Ziffern hinzugefügt, die sie ursprünglich aufwiesen.
- Seite 12 Memokey Memokey Werksseitiger Freizutrittkode (Trade): - Vierstellig: 1593 - Fünfstellig: 15935 - Sechsstellig: 159357 Falls der werksseitig einprogrammierte Master-Kode wiederhergestellt werden muss, da der aktuelle nicht bekannt ist (Siehe folgendes Kapitel: “Wiederherstellung der werksseitigen Parameter”). Es handelt sich hierbei um die Kodes, die in Abhängigkeit von der defi...
- Seite 13 Memokey Memokey 1. Programmiermo- Master-Kode dus aufrufen: (1480) Bip (3 x) 2. Option eingeben: Bip (3 x) 3. Master-Kode er- neut eingeben (werk- sseitig 1480), um das 1480 Bip (3 x) Löschen sämtlicher Kodes zu bestätigen Beispiel: Nullstellung aller bestehenden Zu- 1480 A9 1480 trittskodes.
- Seite 14 Memokey Memokey 1. Unterbrechen Sie die Stromversorgung des Systems. 2. Schließen Sie das System zwischen den Klemmen “Bs” und “-” der Anlage kurz. Wenn das System mit einer Türöff- nungstaste PI2 ausgestattet ist, halten Sie einfach diese Taste gedrückt (siehe Installationsschema). 3.
- Seite 15 Memokey Memokey 1. Programmiermodus Master-Kode aufrufen: (1480) Bip (3 x) 2. Speicherposition des Zutritts- kodes ein- 00...99 Bip (3 x) geben: 3. Zutrittskode erneut eingeben: (Die Kode- Neuer länge muss mit jener Zutrittskode Bip (3 x) über-einstimmen, die im System defi niert ist) 4.
- Seite 16 Memokey Memokey HINWEISE: Falls der Speicherplatz bereits belegt ist, ersetzt der neue Kode den alten. Ist der eingegebene Kode bereits vorhanden, wird er nicht gespeichert und ein Fehlerton ausgegeben. Es ist äußerst wichtig, eine Liste mit allen Kodes zu erstellen und die Speicherplatznummer sowie das Ereignis einzutragen.
- Seite 17 Memokey Memokey HINWEISE: Ein Kode kann nur dann gelöscht werden, wenn der entsprechende Speicherplatz bekannt ist, deshalb ist es wichtig, eine Datenliste zu führen, die die Nummer des Speicherplatzes sowie die Kodenummer enthält. Wenn ein Kode gelöscht wird, so ist dieser Vorgang unwiderrufbar und der Kode kann nicht wiederhergestellt werden.
- Seite 18 Memokey Memokey Änderung des Freizutrittkodes (A1) Es gibt einen speziellen Freizutrittkode (werksseitig ist “1593” einprogrammiert, der über eine zusätzliche Taste den Freizutritt ermöglicht. Standardmäßig ist ein Relais zugewiesen, das den Türöffner aktiviert. Diese Funktion ist von besonderer Nützlichkeit, wenn Sie einen freien Zutritt zu dem zu überwachenden Bereich ermöglichen wollen.
- Seite 19 Memokey Memokey 1. Programmiermodus Master-Kode aufrufen: (1480) Bip (3 x) 2. Option eingeben: Bip (3 x) 3. Freizutrittkode ein- Neuer Freizu- geben: trittkode Bip (3 x) 4. Tasteneingabe des damit in Verbindung ste- henden Ereignisses. 1: Die Tür öffnet sich 2: Die vorhandene Ne- 1, 2 oder 3 beneinrichtung wird,...
- Seite 20 Memokey Memokey HINWEIS: Je nach Anzahl Ziffern lautet der Freizutrittkode (Trade) wie folgt: - Vierstellig: 1593 - Fünfstellig: 15935 - Sechsstellig: 159357 Aktivierung/Deaktivierung der Freizutritttaste Durch Eingabe des Freizutrittkodes (werksseitig 1593) bleibt die Taste so lange aktiviert, bis der Kode erneut eingegeben wird.
- Seite 21 Memokey Memokey Aktivierung/Deaktivierung der Türöffnungstaste(A5-A6) Das System kann mit Tasten (P1 und P2) ausgerüstet werden, die wenn sie im Innern der Räumlichkeiten installiert werden, eine Türöffnung vom Innern aus ermöglichen oder die Aktivier- ung eines installierten elektrischen Zusatzgeräts ermöglichen. Die Tasten können wie folgt aktiviert oder deaktiviert werden MASTER- 1.
- Seite 22 Memokey Memokey Zeitgebung der Relais: - Aktivierung des Türöffners (A2) - Aktivierung einer Hilfsreinrichtung (A3) Die Relais (die den Türöffner oder eine Nebeneinrichtung) auslösen sind standardmäßig auf 3 Sekunden programmiert. Die Aktivierungszeit kann durch einen beliebigen Wert ersetzt werden, der zwischen 00 und 99 Sekunden liegen muss oder es kann auf bistabilen Modus geschaltet werden (der erste gültige Kode aktiviert dabei das Relais während es durch den nächsten deaktiviert wird):...
- Seite 23 Memokey Memokey 1. Programmiermodus MASTER-Kode aufrufen: (1480) (3 x) 2. Option eingeben: A2: Relais 1 (Türöff- nung) A3: Relais 2 (Akti- A2 oder A3 vierung einer elektro- (3 x) nischen Nebeneinri- chtung) 3. Geben Sie die neue Aktivierungszeit ein 00:Bistabiler Modus 01..99:(01 bis 99 Sek.) Bip oder wählen Sie den (3 x)
- Seite 24 Memokey Memokey HINWEIS: Der häufi gste Anwendungsfall ist derjenige von deaktivierten Einrichtungen, wie es beispielsweise bei normalen Türöffnern der Fall ist. Bei Türöffnern mit inverser Funktion handelt es sich um Systeme, die im Normalzustand aktiviert sind. Aktivierung des Nebenausgangs (universal) - AUX (A8) Diese Anlage verfügt über einen Nebenausgang, an den ein Gerät mit 12 VDC Betriebsspannung und einer maximalen Stromaufnahme von 125 mA angeschlossen werden kann.
- Seite 25 Memokey Memokey 3. Wählen Sie den gewünschten Anwen- dungszweck: 0: Der Universalausgang wird standardmäßig nicht benutzt. Der Nebenausgang bleibt deak- tiviert. 1: Jedes Mal wenn Sie einen gültigen Kode eingeben, wird ein Impuls von einer Sekunde ausgegeben. 2: Immer wenn das Relais aktiviert wird, wird auch der Universalausgang aktiviert und bleibt 5 Sekunden länger in Betrieb als das angeschlos- sene Gerät.
- Seite 26 Memokey Memokey SCHNELLANLEITUNG ZUR PROGRAMMIERUNG Kode der Beschreibung der Funktion Funktion Registrierung und Zuweisung der Zutrittskodes 00...99 (100 Kodes) Löschung eines Kodes. Programmierung des Master-Kodes. Programmierung des Freizutrittkodes (Trade). Programmierung der Relais-Aktivierungszeit. (Relais 1) Programmierung der Aktivierungszeit der Nebeneinrichtung. (Relais 2) Änderung der Kodelänge von 4 auf 6 Stellen.
- Seite 27 Memokey Memokey Sequenz der einzugebenden Kodes: MASTER-Kode (1480) Beispiel Zutrittskode (vier- bis 00...99 sechsstellig) + asso- 1480 02 Speicherposition ziiertes Ereignis (1, 2 1144 1 oder 3) 00...99: Speicherpo- sition des zu löschen- 1480 AA 02 den Kodes. 1480 A0 + Neuer Master-Kode 1234 + Neuer Freizutrittkode...
- Seite 28 Memokey Memokey MASTER-Kode (1480) Beispiel 0: Taste deaktiviert 1480 A5 0 1: Taste aktiviert: Türe offen. (Re- 1480 A5 1 lais 1) 2: Taste aktiviert: Aktivierung Ne- 1480 A5 2 beneinrichtung. (Relais 2) 3: Taste aktiviert: Gleichzeitige Aktivierung von Türe und Nebe- 1480 A5 3 neinrichtung.
- Seite 29 Memokey Memokey TECHNISCHE EIGENSCHAFTEN Stromversorgung: 12 V AC/VDC Betriebstemperatur: -20 bis 55º C. Kapazität: 100 Zutrittskodes / Nicht volatiler Speicher Stromverbrauch: * Im Bereitschaftsmodus: 40 mA * Mit aktiviertem Türöffnungsrelais: 110 mA Anschlüsse Türstation: ~, ~: Stromversorgung (12 VAC/VDC) C1, R1: Relaisausgang 1 (spannungsfrei) - C1: Gemeinsamer Leiter von Relais 1 (Türöffner) - R1: Kontakt NA, normalerweise offen oder NC normalerweise geschlossen (konfigurations-...
- Seite 30 Memokey Memokey VERKABELUNGSSCHEMA MÓDULO MEMOKEY MEMOKEY MODULE MODULE MEMOKEY MEMOKEYMODUL UNIVERSAL- NEBEN- AUSGANG C1 R1S1 S2 C2R2 A TRADE TÜRÖFFNER NETZGERÄT 12 VAC / 12 VDC 12 VAC/12 VDC Anschlüsse von Memokey: PI1 - Taste Ausgang (S1, -): Türöffnungstaste im Gebäudeinnern PI2 - Taste Ausgang (S2, -): Aktivierungstaste der elektrischen Nebeneinrichtung.
- Seite 31 Memokey Memokey BEDIENUNGSANLEITUNG Einleitung Diese Anlage verfügt über eine Tastatur, die es Ihnen erlaubt, die Türe zu öffnen oder eine Nebeneinrichtung zu aktivieren, indem Sie Ihren persönlichen Kode eingeben. Es können bis zu 100 unterschiedliche PIN-Kodes program- miert werden. Grundsätzlich wird jedem Systembenutzer ein Kode zugeord- net, dazu zählen nicht nur Benutzer, die das Gebäude für gewöhnlich betreten, sondern auch Benutzer, die das Gebäu- de nur zu einem bestimmten Zweck betreten (zum Beispiel...
- Seite 32 Memokey Memokey D a s S y s t e m v e r f ü g t ü b e r e i n e A n t i s a b o t a g e - Schutzvorrichtung; das heißt nach 5-maliger fehlerhafter Kodeeingabe, bleibt das System 30 Sekunden lang blockiert und gibt während dieser Zeit Warnsignale zur Abschreckung aus.
- Seite 33 Memokey Memokey Benutzer:____________________________________ Kode: _____________ Notfälle (*): ‘A’ + KODE Freizutritt (*): _____________ ‘AB’ + zu ändernder Kode ändern (*): Kode + NEU (*) Diese Option muss aktiviert sein. Setzen Sie sich in Verbindung mit Ihrem Systemverwalter. Trennen Sie diesen Teil von der Anleitung ab und fertigen Sie davon Kopien für alle Benutzer an.
