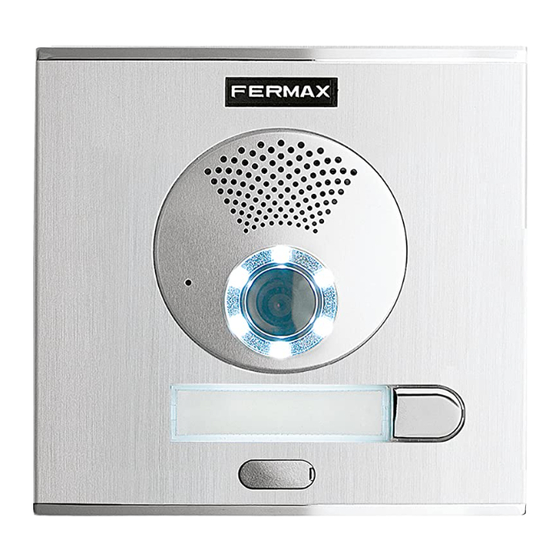

- Seite 1 KIT VIDEO VDS CITYLINE 1-2 L SMILE PANTALLA TÁCTIL VDS VIDEO CITYLINE KIT 1-2 L SMILE TOUCH SCREEN KIT VIDÉO CITYLINE VDS 1-2 L SMILE ÉCRAN TACTILE VDS VIDEO-SET CITYLINE 1-2 L SMILE MIT TASTBILDSCHIRM KIT VÍDEO CITYLINE VDS 1-2 L SMILE COM ECRÃ TÁTIL GUÍA INICIO RÁPIDA QUICK START GUIDE GUIDE DE MISE EN MARCHE RAPIDE...
-
Seite 2: Instalación
INSTALACIÓN INSTALACIÓN DE LA PLACA EN LA CALLE Y DEL MONITOR 7" CONFIGURACIÓN MONITOR SMILE PANTALLA TÁCTIL El monitor suministrado en el kit YA SALE PROGRAMADO de fábrica. En el caso del kit de 2 líneas ambos monitores SALEN PROGRAMADOS. BOTONES CONTROL Menú... - Seite 3 AJUSTES MANUAL COMPLETO 1. AJUSTES DE MONITOR MONITOR AJUSTES VÍDEO Teniendo imagen en el monitor al pulsar el botón , (o al recibir una llamada sin descolgar), pulsar la tecla para mostrar los ajustes de video. Seleccionar la opción del ajuste e ir aumentando o decrementando con AJUSTES AUDIO Durante el tiempo que está...
-
Seite 4: Características Técnicas
CARACTERÍSTICAS TÉCNICAS CARACTERÍSTICAS TÉCNICAS PLACA Alimentación 18 Vdc Consumo en reposo 57mA Consumo audio activo 210mA Potencia audio sentido vivienda-calle Potencia audio sentido calle-vivienda 0,15 W Temperatura de funcionamiento [-10º , +60ºC] / [-14º, 140ºF] Volumen regulable en ambos sentidos VALORES PLACA Tiempo activación abrepuertas 01...99 seg. - Seite 5 INSTALACIÓN: 3 hilos + coaxial Nota: Este documento muestra los conceptos más básicos para la rápida puesta en marcha, para más información descargar los manuales en www.fermax.com - Placas Kit Cityline Video VDS cod. 97716. - Monitor Smile Táctil VDS cod. 97890.
-
Seite 6: Installation
INSTALLATION INSTALLATION OF AN OUTDOOR PANEL AND MONITOR 7" CONFIGURATION SMILE TOUCH SCREEN MONITOR The monitor supplied in the kit comes PRE-PROGRAMMED from the factory. If the kit has 2 lines, both monitors, they are PRE-PROGRAMMED. CONTROL BUTTONS Digital menu for internal parameter settings and confi guration. Press for 3 seconds to access the installer menu and ring tone menu. -
Seite 7: Audio Settings
SETTINGS MANUAL FULL 1. MONITOR SETTINGS MONITOR VIDEO SETTINGS With an image on the monitor, by pressing the button , (or upon receiving a call without communication established), press the key to show the video settings. Select the settings option and increase or decrease with AUDIO SETTINGS While the audio channel is open, press the... -
Seite 8: Technical Features
TECHNICAL FEATURES PANEL TECHNICAL CHARACTERISTICS Power Supply 18 Vdc Standby Consumption 57mA Audio active consumption 210mA Audio Power in Residence - Entry Panel Direction Audio Power in Entry Panel - Residence Direction 0.15 W Operating temperature [-10º , +60ºC] / [-14º, 140ºF] Volume can be Regulated in Both Directions PANEL VALUES Lock-release activation time... - Seite 9 INSTALLATION: 3 wires + coaxial Note: This document shows the basic concepts for a quick start-up. For more information download the manuals at www. fermax.com - Kit Cityline Video VDS Panels cod. 97716. - VDS Smile Touch Monitor cod. 97890.
- Seite 10 INSTALLATION INSTALLATION DE LA PLATINE DE RUE ET DU MONITEUR 7" CONFIGURATION MONITEUR SMILE ÉCRAN TACTILE Le moniteur fourni dans le kit EST DÉJÀ PROGRAMMÉ par défaut. Dans le cas des kits à 2 lignes, les deux moniteurs SONT PROGRAMMÉS. BOUTONS DE COMMANDE Menu numérique pour les réglages et la confi...
-
Seite 11: Réglages Audio
RÉGLAGES MANUEL COMPLET 1. RÉGLAGES DU MONITEUR MONITEUR RÉGLAGES VIDÉO Si on a de l’image sur le moniteur en appuyant sur le bouton (ou lors de la réception d’un appel sans ouvrir la communication), appuyez sur la touche pour affi cher les réglages vidéo. Sélectionnez l'option de réglage et augmentez ou diminuez à... -
Seite 12: Caractéristiques Techniques
CARACTÉRISTIQUES TECHNIQUES CARACTÉRISTIQUES TECHNIQUES PLATINE Alimentation 18 Vcc Consommation en veille 57 mA Consommation avec son 210 mA Puissance du son sens logement-rue Puissance du son sens rue-logement 0,15 W Température de service [-10, +60 ºC] / [-14, 140 ºF] Volume réglable dans les deux sens VALEURS PLATINE Durée d'activation de la gâche... - Seite 13 INSTALLATION : 3 fi ls + câble coaxial Remarque : ce document présente les concepts les plus basiques, qui permettent une mise en marche rapide. Pour plus de renseignements, téléchargez les manuels sur www.fermax.com - Platines kit Cityline vidéo VDS code 97716.
-
Seite 14: Türstation- Und Monitorinstallation
INSTALLATION TÜRSTATION- UND MONITORINSTALLATION 7" KONFIGURATION SMILE MIT TASTBILDSCHIRM MONITOR Der im Set mitgelieferte Monitor ist BEREITS WERKSSEITIG programmiert! Beim Set mit 2 Linien sind die Monitore auch VORPROGRAMMIERT. BEDIENTASTEN Digitales Menü zur Vornahme der Einstellung und Konfi guration der internen Parameter. -
Seite 15: Audioeinstellungen
EINSTELLUNGEN VOLLSTÄNDIGES HANDBUCH 1. MONITOREINSTELLUNGEN MONITOR VIDEOEINSTELLUNGEN Wenn ein Bild auf dem Monitor eingeblendet wird (oder bei einem eingehenden Anruf Ohne die Kommunikation zu starten) zuerst die Taste und anschließend die Taste drücken, um die Videoeinstellungen einzublenden. Die gewünschte Option auswählen und die Einstellungen mit den Tasten erhöhen oder verringern. -
Seite 16: Technische Eigenschaften
TECHNISCHE EIGENSCHAFTEN TECHNISCHE EIGENSCHAFTEN TÜRSTATION Stromversorgung 18 VDC Stromverbrauch im Bereitschaftsmodus 57 mA Stromverbrauch im Gesprächsmodus 210 mA Audioleistung Wohnung ->Türstation Audioleistung Türstation > Wohnung 0,15 W Betriebstemperatur [-10 °C, + 60 °C] / [- 14 °F, 140 °F] Regulierbare Lautstärke in beiden Richtungen WERTE TÜRSTATION Aktivierungszeit Türöffner 01...99 Sek. - Seite 17 ANLAGE: 3 Drähte + Koaxial Hinweis: Dieses Dokument veranschaulicht die grundlegenden Konzepte für eine schnelle Inbetriebnahme der Anlage. Weitere Information können Sie den Handbüchern auf www.fermax.com entnehmen. - Türstationen Cityline Video VDS, Kode 97716. - VDS Smile Monitor mit tastbildschirm Kode 97890.
- Seite 18 INSTALAÇÃO INSTALAÇÃO DA BOTONEIRA NA RUA E DO MONITOR 7" CONFIGURAÇÃO MONITOR SMILE COM ECRÃ TÁTIL O monitor fornecido no kit JÁ VEM PROGRAMADO de fábrica! No caso do kit de 2 linhas, ambos os monitores já VÊM PROGRAMADOS. BOTÕES DE CONTROLO Menu digital para ajustes e confi...
-
Seite 19: Ajustes Das Botoneiras
AJUSTES MANUAL COMPLETO MONITOR 1. AJUSTES DO MONITOR AJUSTES DE VÍDEO Tendo imagem no monitor ao premir o botão , (ou ao receber uma chamada sem iniciar a comunicação) pressionar a tecla para mostrar os ajustes de vídeo. Selecionar a opção do ajuste e ir aumentando ou diminuindo com AJUSTES DE ÁUDIO Enquanto o canal de áudio estiver aberto, premindo o botão... - Seite 20 CARACTERÍSTICAS TÉCNICAS CARACTERÍSTICAS TÉCNICAS DA BOTONEIRA Alimentação 18 Vdc Consumo em repouso 57mA Consumo de áudio ativo 210mA Potência de áudio no sentido habitação-rua Potência de áudio no sentido rua-habitação 0,15 W Temperatura de funcionamento [-10 º, +60 ºC] / [-14 º, 140 ºF] Volume regulável em ambos os sentidos VALORES DA BOTONEIRA Tempo de ativação do trinco...
- Seite 21 INSTALAÇÃO: 3 fi os + coaxial Nota: Este documento apresenta os conceitos mais básicos para a rápida colocação em funcionamento; para mais informação, fazer o download dos manuais em www.fermax.com - Botoneiras Kit Cityline Vídeo VDS cód. 97716. - Monitor Smile com ecrã tátil VDS cód. 97890.
- Seite 22 KIT VÍDEO CITYLINE VDS 1-2 L SMILE COM ECRÃ TÁTIL...
- Seite 23 KIT VÍDEO CITYLINE VDS 1-2 L SMILE COM ECRÃ TÁTIL...
- Seite 24 Avd. Tres Cruces, 133 46017 Valencia Spain Para mais informação, visitar www.fermax.com tec@fermax.com www.fermax.com/contact Contacto: For extended information, visit www.fermax.com Contact: tec@fermax.com www.fermax.com/contact Pour de plus amples renseignements, rendez-vous sur www.fermax.com Contact : tec@fermax.com www.fermax.com/contact Für weitere Information siehe www.fermax.com Kontakt: tec@fermax.com...
