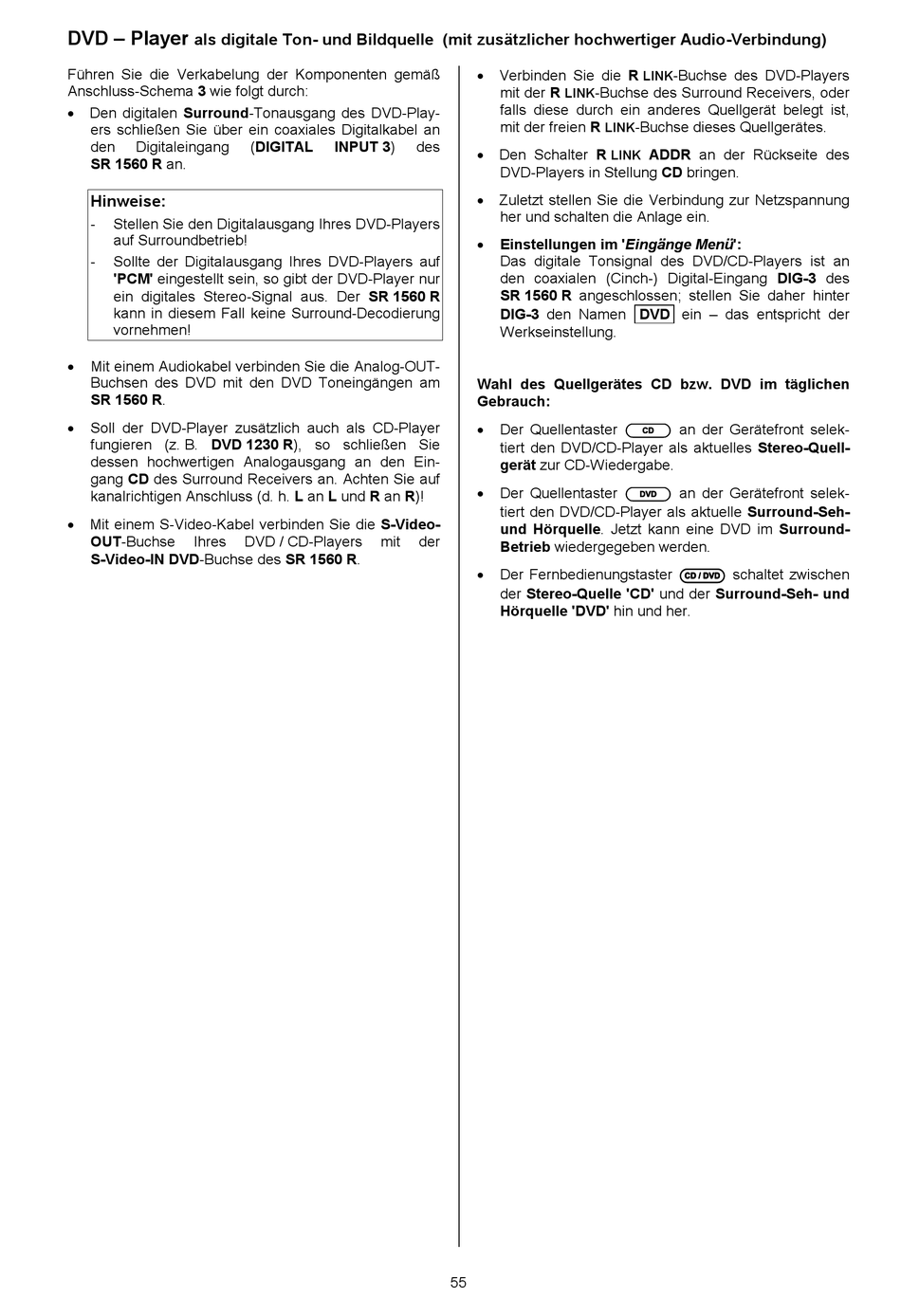

DVD – Player
als digitale Ton- und Bildquelle (mit zusätzlicher hochwertiger Audio-Verbindung)
Führen Sie die Verkabelung der Komponenten gemäß
Anschluss-Schema 3 wie folgt durch:
• Den digitalen Surround-Tonausgang des DVD-Play-
ers schließen Sie über ein coaxiales Digitalkabel an
den Digitaleingang
SR 1560 R an.
Hinweise:
- Stellen Sie den Digitalausgang Ihres DVD-Players
auf Surroundbetrieb!
- Sollte der Digitalausgang Ihres DVD-Players auf
'PCM' eingestellt sein, so gibt der DVD-Player nur
ein digitales Stereo-Signal aus. Der SR 1560 R
kann in diesem Fall keine Surround-Decodierung
vornehmen!
• Mit einem Audiokabel verbinden Sie die Analog-OUT-
Buchsen des DVD mit den DVD Toneingängen am
SR 1560 R.
• Soll der DVD-Player zusätzlich auch als CD-Player
fungieren (z. B. DVD 1230 R), so schließen Sie
dessen hochwertigen Analogausgang an den Ein-
gang CD des Surround Receivers an. Achten Sie auf
kanalrichtigen Anschluss (d. h. L an L und R an R)!
• Mit einem S-Video-Kabel verbinden Sie die S-Video-
OUT-Buchse Ihres
S-Video-IN DVD-Buchse des SR 1560 R.
(DIGITAL INPUT 3)
DVD / CD-Players mit
• Verbinden Sie die R
mit der R
LINK
falls diese durch ein anderes Quellgerät belegt ist,
mit der freien R
des
Den Schalter R
•
DVD-Players in Stellung CD bringen.
• Zuletzt stellen Sie die Verbindung zur Netzspannung
her und schalten die Anlage ein.
• Einstellungen im 'Eingänge Menü':
Das digitale Tonsignal des DVD/CD-Players ist an
den coaxialen (Cinch-) Digital-Eingang DIG-3 des
SR 1560 R angeschlossen; stellen Sie daher hinter
DIG-3 den Namen DVD ein – das entspricht der
Werkseinstellung.
Wahl des Quellgerätes CD bzw. DVD im täglichen
Gebrauch:
Der Quellentaster 
•
tiert den DVD/CD-Player als aktuelles Stereo-Quell-
gerät zur CD-Wiedergabe.
Der Quellentaster 
•
tiert den DVD/CD-Player als aktuelle Surround-Seh-
und Hörquelle. Jetzt kann eine DVD im Surround-
der
Betrieb wiedergegeben werden.
Der Fernbedienungstaster 
•
der Stereo-Quelle 'CD' und der Surround-Seh- und
Hörquelle 'DVD' hin und her.
55
-Buchse des DVD-Players
LINK
-Buchse des Surround Receivers, oder
-Buchse dieses Quellgerätes.
LINK
ADDR an der Rückseite des
LINK
 an der Gerätefront selek-
 
 an der Gerätefront selek-  
 schaltet zwischen
 
