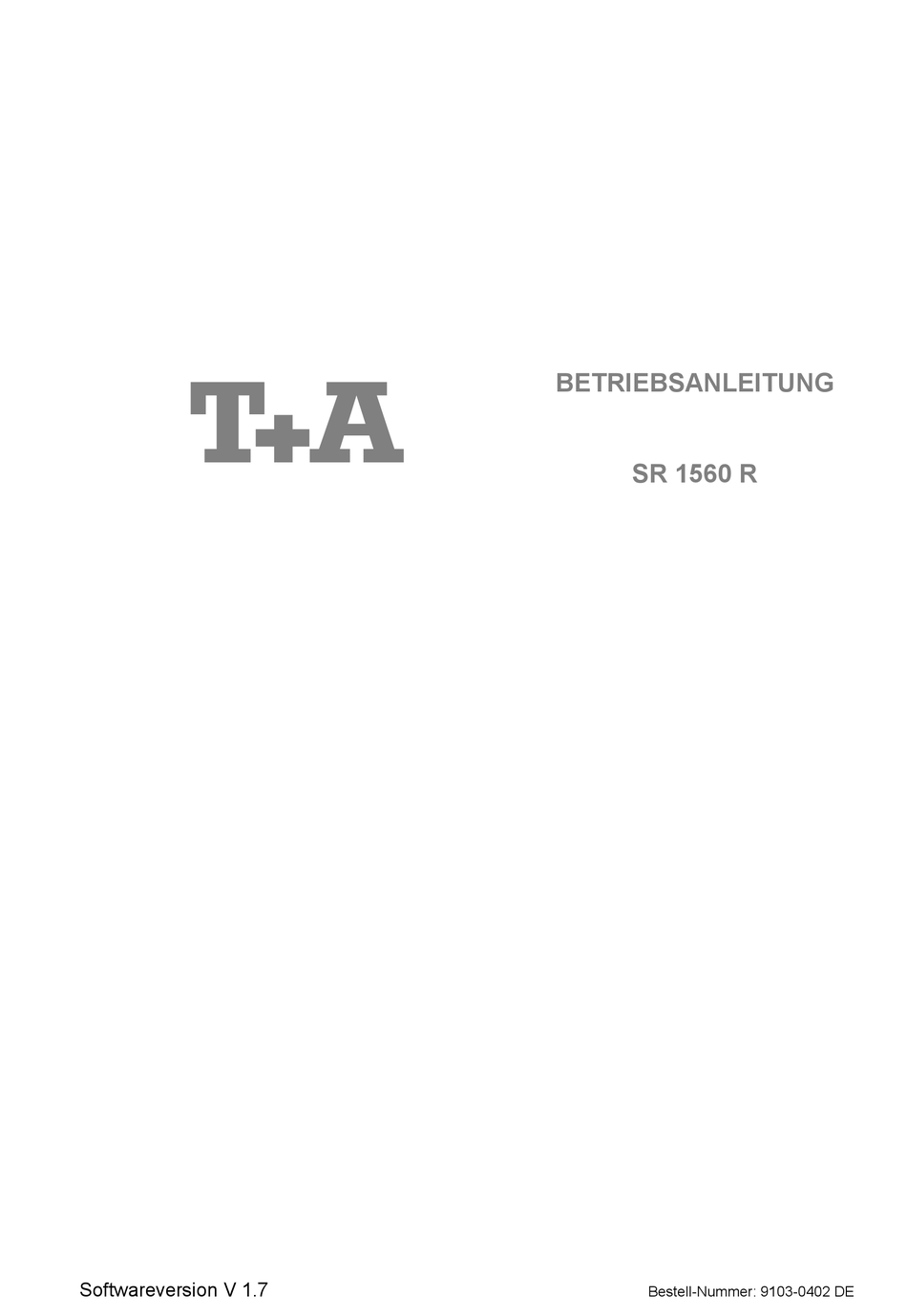

BETRIEBSANLEITUNG



SR 1560 R

Softwareversion V 1.7

Bestell-Nummer: 9103-0402 DE

Inhaltsverzeichnis

Inhaltszusammenfassung für T+A SR 1560 R

Seite 1 BETRIEBSANLEITUNG  SR 1560 R Softwareversion V 1.7 Bestell-Nummer: 9103-0402 DE...
Seite 2 Basiswissen zu den Themen Surround und Video-Anschlüsse haben wir in den Kapiteln 'Erläuterungen zum Thema Surround', 'Lautsprecherkonfigurationen für den SR 1560 R' und 'Bildnormen und Anschluss von AV-Geräten an den SR 1560 R' zusammengefasst. Die vorherige Lektüre dieser Kapitel wird Ihnen das Verständnis aller Bedienschritte und der Geräteinstallation erleichtern.
Seite 3: Inhaltsverzeichnis
Tuner-Preset - manuelles speichern ..................38 • Tuner-Preset - automatisches speichern ................39 • Tuner-Preset - Preset löschen ....................40 Betrieb des SR 1560 R in Verbindung mit dem Videoprozessor VSP 1250 R ....41 Multiroom-Betrieb ......................... 42 Anschluss und Inbetriebnahme Anschlusselemente an der Rückseite ..................
Seite 4: Bedienelemente An Der Frontseite
Sekunde gedrückt gehalten, so schaltet das Gerät in den Standby-Zustand. Im Standby-Zustand sind Videorecorder-Aufnahmen über den SR 1560 R möglich. Die gewählte AV-Auf- nahmequelle wird im Display angezeigt (siehe Ab- schnitt 'VCR-Aufnahmen mit dem SR 1560 R').
Seite 5: Dolby Digital
    Quellenwahl Cursorblock (Multifunktionstaster) Mit dem SR 1560 R kann gleichzeitig mit dem Videorecorder     einer AV-Quelle aufgenommen werden             (AV-Aufnahmequelle), während die gleiche oder eine andere ...
Seite 6: Displayfenster
   Stereo Der eingestellte Sender strahlt ein Stereo- Alle Anzeigeelemente des SR 1560 R sind in einem Programm aus. Die Stereo-Anzeige erlischt übersichtlichen Displayfeld zusammengefasst. Um die bei Mono-Programmen oder wenn das Bedienung möglichst einfach zu gestalten, werden Gerät manuell mit dem ...
Seite 7: Digital Output
Lautstärke z. B.: Wiedergabe-Betriebsarten'! TV TV TV TV 36 36 36 36 Nach Ablauf der drei Sekunden stellt der SR 1560 R • wieder das Normaldisplay dar, d. h. die aktuelle Hör-/ Sehquelle und die Lautstärke z. B.: V V V V OLUME...
Seite 8 Allerdings verringert sich dabei prinzipbedingt auch Zur Erreichung der größtmöglichen Klangqualität für die Trennschärfe des Gerätes. analoge Quellen verfügt der SR 1560 R über einen 'Analog-Direct-Modus'. In dieser Betriebsart wird das von Sollten bei der Einstellung Wide Störgeräusche hörbar der Quelle kommende Musiksignal rein analog verstärkt.
Seite 9 ∅ 3,5 mm Klinkenstecker und einer Impedanz von min- raumes oder den Eigenarten einer speziellen Hör- destens 50 Ω. Der SR 1560 R verfügt über einen hoch- quelle Rechnung zu tragen (s. Kapitel 'Haupt Menü'). wertigen, separaten, von den Lautsprecher-Endstufen •...
Seite 10: Vcr-Aufnahmen Mit Dem Sr 1560 R
Das ermöglicht Ihnen die Aufnahme von einem AV- Quellgerät (z. B. SAT-Receiver), während Sie gleich- Zur Anpassung besitzt der SR 1560 R eine automatische Einpegelfunktion. Zur Einpegelung gehen Sie bitte wie zeitig ein anderes AV-Quellgerät (z. B. DVD-Player) folgt vor: sehen und hören können.
Seite 12: Allgemeines
Fernbedienung des Surround Receivers benötigt werden. spezielle Datenleitungen (R ) an die anderen Geräte LINK Alle anderen Taster wirken nicht auf den SR 1560 R. der 'R'-Serie weitergeleitet. Darüber hinaus können mit der Fernbedienung F1 auch Achtung! -Fernsehgeräte und eine Reihe handelsüblicher Batterien dürfen...
Seite 13: Funktion
Die folgende Tabelle zeigt die Fernbedienungstaster und deren Funktion bei der Bedienung des Surround Receivers. Funktion     Fernbedienung auf HiFi-Bedienung schalten         Gerät in Standby-Zustand schalten     ...
Seite 15: Menü-Steuerung
Menü Steuerung Um das Bedienfeld des SR 1560 R möglichst kompakt Die folgende Tabelle zeigt, wie die Menü-Steuerung mit den Fernbedienungstastern oder den Tastern an der und übersichtlich zu gestalten, sind nicht alle Funktionen Gerätefront bedient wird. direkt über eigene Taster am Gerät zu bedienen, sondern mit Hilfe von drei Menüs: 'Haupt-Menü',...
Seite 16: Klang (Anpassung Der Klangeinstellung)
Haupt Menü Das 'Haupt Menü' erlaubt Geräteeinstellungen, die im Das 'Haupt Menü' wird durch kurzes Antippen des Fern- bedienungstasters   bzw.   oder des täglichen Hörbetrieb gelegentlich benötigt werden.     Tasters     an der Gerätefront geöffnet. 2-Kanal Modus / 5.1 PL IIx Mode: Balance Links/Rechts und Front/Rück: Dieser Menüpunkt hat je nach Eingangssignal unter-...
Seite 17: Balance (Anpassung Der Lautsprecher-Balance)
Flat / Loudness: Ton-Verzögerung: Zur Überbrückung der Klangregelung und der gehör- Einige Video-Monitore - insbesondere 100 Hz-Geräte, richtigen Lautstärke-Korrektur können hier die Betriebs- Plasma-Monitore oder Monitore mit Progressiv-Scan- arten Funktion - verursachen eine Verzögerung der Bildwieder- gabe. In solchen Fällen kann es dann dazu kommen, Flat oder HQ Klangregelung dass der Ton nicht mehr synchron zum Bild läuft.
Seite 18: Konfigurations-Menü Übersicht
Konfigurations-Menü – Übersicht Im 'Konfigurations-Menü' werden alle Audio- und Die Abstimmung wird nur bei der Installation der Anlage Video-Komponenten Ihrer Surround-Anlage optimal durchgeführt, oder wenn einzelne Komponenten der aufeinander abgestimmt und an die akustischen Gege- Anlage ergänzt bzw. ausgetauscht werden. Das folgende benheiten Ihres Hörraumes angepasst.
Seite 19: Konfigurations-Menü
Komponenten (YUV) Bildausgang. Soll dieser genutzt werden, muss dem Quellgerät im 'YUV Ein- Bildschirm Menü ein- / ausschalten: gänge Menü' einen der YUV Eingang des SR 1560 R zugewiesen werden. Bei temporär durchgeführten Balance- oder Klangein- stellungen muss nicht unbedingt das 'Haupt Menü' auf dem Bildschirm angezeigt und damit über den Film ge-...
Seite 20: Lautsprecher Menü
Lautsprecher Menü Im 'Lautsprecher Menü' wird zu den Menüs zur Ein- Die drei letzten Menüpunkte ermöglichen eine exakte Anpassung der Lautsprecher an die akustischen und stellung der Lautsprecher-Größe, der Lautsprecher-Po- räumlichen Eigenarten Ihres Hörraumes. sition, der Lautsprecher-Balance und der individuellen Klangregelung der einzelnen Lautsprecher weiterver- Diese Einstellungen sollten nur bei der Erstinstallation zweigt.
Seite 21: Lautsprecher Größe Menü
Lautsprecher Größe Menü Im 'Lautsprecher-Größe Menü' wird zunächst die Auf- Damit keine Toninformationen verloren gehen, wenn nicht alle Lautsprecher (Center, Rear und Subwoofer) teilung der Ausgangssignale optimal an die vorhandene vorhanden sind, müssen die fehlenden Komponenten im Lautsprecheranlage angepasst. 'Lautsprecher-Größe-Menü' als kein gekennzeichnet sein.
Seite 22 Rück LS: 5.1 Surnd LS Einstellung der Größe und Bass-Wiedergabefähigkeit Wie bei 'Erläuterungen zum Thema Surround' be- der Rück-Lautsprecher. Folgende Einstellungen sind schrieben, unterscheiden sich die Aufstellungsempfeh- jeweils für ein (6.1-Betrieb) oder zwei (7.1-Betrieb) Rück- lungen für 5.1-Lautsprechersets von denen für 6.1 / 7.1 Lautsprecher möglich: Lautsprechersets.
Seite 23 Subwoofer: Satelliten Trennfrequenz: In diesem Menüpunkt wird eingestellt, ob in der Laut- Hier kann die untere Grenzfrequenz für Satelliten-Laut- sprecheranlage ein Subwoofer vorhanden ist und welche sprecher gewählt werden. Die Tieftonanteile unterhalb Signale er wiedergeben soll. Wählen Sie folgende Ein- der hier eingestellten Frequenz aller Lautsprecher, deren stellung: Größe als 'Satellit' eingestellt ist, werden vom Bass-...
Seite 24: Empfohlene Lautsprecher Anordnung
Lautsprecher Position Menü Im 'LS Position Menü' wird für jeden Lautsprecher die Auf diese Weise werden Laufzeitunterschiede aufgrund unterschiedlicher Abstände zum Hörplatz kompensiert. richtige Entfernung zur Hörposition (in 0.3 m Schritten) eingegeben. Empfohlene Lautsprecher Anordnung 5.1 Lautsprecher Set 7.1 Lautsprecher Set Front Box Front Box links...
Seite 25: Ls Balance Menü
Lautsprecher Balance Menü Damit der Surround Receiver ein ausgewogenes Klang- Das 'LS Balance Menü' dient zur genauen Einpegelung bild liefert, müssen die Lautstärkepegel der einzelnen aller Kanäle. Kanäle sorgfältig aufeinander abgestimmt werden. Nach der Lautstärkekorrektur rauscht der Kanal noch ca. Mit dem Aktivieren des 'LS Balance Menüs' ertönt im zwei Sekunden weiter;...
Seite 26: Klangsteller Menü
Klangsteller Menü Der Surround Receiver ist mit einer aktiven Klangrege- Die Klangeinstellung wird für alle benutzten Ausgangs- lung (+/- 6 dB) ausgestattet. Diese dient zur Kompensa- kanäle separat durchgeführt, um unterschiedlichen Auf- tion von Raumeinflüssen oder ungünstigen Laut- stellungsbedingungen Rechnung tragen zu können. sprecherstandorten auf die Wiedergabequalität.
Seite 27: Auto-Setup
Über die gefundenen Einstellungen informiert Sie durchgeführt werden kann, muss zuerst die Lautstärke laufend die Bildschirmdarstellung 'Auto Setup' auf Ihrem optimal eingestellt werden. Dazu erzeugt der SR 1560 R TV-Gerät. auf dem vorderen linken Kanal ein Rauschsignal. Die In der ersten Spalten finden Sie die ermittelten Werte für Bildschirmdarstellung zeigt in der Zeile 'Volume' den die eingestellten Pegelkorrekturen (Lautstärkeausgleich).
Seite 28: Video Eingänge Menü
SR 1560 R angeschlossen, Bilddaten empfehlen wir den S-Videobetrieb, da dies eine bessere SR 1560 R übertragen zu können. Im 'Video Eingänge Bildqualität ermöglicht. Menü' wird für jeden AV Eingang festgelegt, ob das angeschlossene Quellgerät im normalen Video- oder im S-Video Modus betrieben wird.
Seite 29: Yuv Eingänge Menü
Im YUV Eingänge Menü legen Sie fest, welche Quelle OSD Video standard mit welchem YUV Eingang verbunden ist. Der SR 1560 R kann seine Benutzer-Menüs (OSD = On- Wenn z. B. wie im 'Anschluss-Schema 4' der DVD- Screen Display) über den Komponenten-Video-Ausgang...
Seite 30: Ton Eingänge Menü
Á Beispiele: (vgl. Anschluss-Schema 3) Das digitale Tonsignal des DVD-Players ist an den coaxialen (Cinch-) Digital-Eingang DIG-3 des SR 1560 R angeschlossen; stellen Sie daher hinter DIG-3 den Namen DVD ein – das entspricht der Werkseinstellung. (vgl. Anschluss-Schema 5) Das digitale Tonsignal der Settopbox ist an den opti- schen Digital-Eingang DIG-1 des SR 1560 R ange- schlossen;...
Seite 31: Sonderfunktions-Menü
Ausgang zur Beschallung eines zweiten Raumes Anzeigegerätes ab – kann aber je nach Quellgerät noch dienen soll (siehe Kapitel 'MULTIROOM-Betrieb') variieren. Deshalb verwaltet der SR 1560 R für alle Quellen eine unterschiedliche Tonverzögerung. Zur Erleichterung der Einstellung kann mit diesem Menüpunkt die Verzögerungszeit des Anzeigegerätes als...
Seite 33: Der Ukw-Rds Tuner Im Sr 1560 R
Der UKW-RDS Tuner im SR 1560 R...
Seite 34: Auswahl Eines Presets
Wird einer der Abstimmtaster im Tunerbetrieb für Frequenz auch Wide / Narrow, Mono/ Stereo usw. längere Zeit (ca. 1 Sekunde) gedrückt gehalten, so startet der Sendersuchlauf in ab- bzw. aufsteigender Beim Aufruf eines Presets befindet sich der SR 1560 R Richtung. stoppt automatisch beim nächsten...
Seite 35: Tuner Menü
Tuner Menü Das 'Tuner Menü' ermöglicht individuelle Tuner-Ein- Das 'Tuner Menü' wird durch kurzes Antippen des Fern- bedienungstasters   bzw.   oder des stellungen, sowie das Abspeichern und Löschen von     Tuner-Presets (Sendereinstellungen) - der Tuner muss Tasters ...
Seite 36: Empfangsbandbreite (Narrow / Wide)
    -Symbol im Displayfenster angezeigt. Hinweis: Die Grundeinstellung des SR 1560 R ist schmalbandig (Narrow). In dieser Stellung werden Störungen durch Mit der Fernbedienung F1 oder F12 kann die Um- Nachbarsender unterdrückt und selbst unter schwierigen...
Seite 37: Displaymodus (Rds Oder Feldstärke-Anzeige)
Displaymodus Daraufhin erscheint in der oberen Displayzeile die Feld- Um den Displaymodus zwischen RDS-Betrieb und der stärke-Anzeige (Level) z. B.: Anzeige der Senderfeldstärke umzuschalten, werden die Fernbedienungstaster in der o. a. Reihenfolge be- L L L L 23 23 23 23 tätigt.
Seite 38: Tuner-Preset - Manuelles Speichern
Preset – manuelles speichern Zum Abspeichern der Einstellung unter der aktuellen Der Tuner kann insgesamt 60 Sendereinstellungen Presetnummer muss der     –Taster gedrückt wer- (Presets) speichern. Die Speicherung umfasst neben der Frequenz auch die jeweilige Empfangsart und den RDS- den.
Seite 39: Tuner-Preset - Automatisches Speichern
Preset – automatisches speichern (Autostore) Bei der automatischen Speicherung sucht der Tuner Nun muss eine Presetnummer als Anfangsnummer aus- automatisch zweimal (mit unterschiedlichen Suchlauf- gewählt werden, ab der die gefundenen Stationen ge- schwellen) das gesamte UKW-Band nach Sendern ab, speichert werden sollen. die in der Empfangsart Stereo gut empfangbar sind und Die Eingabe erfolgt entweder mit den Preset-Auswahl- speichert die gefundenen Stationen selbstständig.
Seite 40: Preset - Löschen Eines Presets
Preset – löschen eines Presets Presets mit nicht empfangswürdigen Sendern oder glei- Hinweise chen Stationen auf unterschiedlichen Empfangsfrequen- Der Versuch, eine ungültige Presetnummer (XX) zu zen sollten gelöscht werden. löschen, wird vom Display quittiert mit: Unter Umständen, z. B. nach einem Wohnortwechsel, Pxx ERROR ERROR ERROR...
Seite 41: Betrieb Des Sr 1560 R In Verbindung Mit Dem Videoprozessor Vsp 1250 R
Betrieb des SR 1560 R in Verbindung mit dem Videoprozessor VSP 1250 R Der SR 1560 R kann in Kombination mit dem Video- Einstellungen am SR 1560 R bei Betrieb mit prozessor VSP 1250 R HDMI Quellen und Anzeige- VSP 1250 R geräte komfortabel in das System einbinden.
Seite 42: Multiroom-Betrieb
Quellgeräte können • Fernbedienung F6 Nebenraum bedient werden. Die Fernbedienungssignale • Fernbedienungsempfänger E2000 aus dem Nebenraum werden vom SR 1560 R an das im • Endverstärker (z. B.  A 1260 R Nebenraum gehörte Quellgerät weitergeleitet. Sondersoftware für 2. Zone) plus Lautsprecher oder...
Seite 43                Steuerung des Tuner im SR 1560 R und     von  Quellgeräten          ...
Seite 44: Digital Input
Ausgänge sind mit je 5 mA belastbar. Anschluss für aktive  Lautsprecher mit AS-L Eingang. An diesem Ausgang wird das Signal der Front- kanäle oder Rückkanäle entsprechend der Stellung des ROUTING-Schalters im Boden des SR 1560 R ausge- geben.  ...
Seite 45: Normalbetrieb
 FM ANT - Antenneneingang 5.1 Normalbetrieb Der SR 1560 R verfügt über einen 75 Ω Antennenein- gang FM ANT, der sowohl für die normale Hausantenne als auch für einen Kabelanschluss geeignet ist. Für erst- klassige Empfangsqualität ist eine leistungsfähige, ordnungsgemäß...
Seite 46         AUX/PH CD INPUT (STEREO CINCH) Stereo-Toneingang zum Anschluss eines Plattenspielers Eingangsbuchsen zum Anschluss eines CD-Players. mit MM-System oder einer Hochpegel-Stereoquelle. Hinweis:     Monitor OUT Hochpegel MM Betrieb im Menü 'Ton Eingänge' passend einstellen.
Seite 47: Sicherheitshinweise
Sicherheitshinweise Alle in diesem Gerät verwendeten Bauteile entsprechen Wie alle Elektrogeräte so sollte auch dieses Gerät nicht den geltenden deutschen und europäischen Sicherheits- unbeaufsichtigt betrieben werden. Es ist darauf zu ach- normen und –standards. ten, dass es für kleine Kinder unerreichbar ist. Eine genaue Qualitätsprüfung aller Materialien, die Das Gerät darf nur vom qualifizierten Fachmann geöffnet sorgfältige Produktion, sowie die vollautmatische, rech-...
Seite 48: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch Gerätezulassung und Konformität mit EG-Richtlinien Das Gerät ist ausschließlich zur Ton- und/oder Bildwie- Das Gerät entspricht im Originalzustand allen derzeit dergabe im Heimbereich in trockenen Räumen unter gültigen deutschen und europäischen Vorschriften. Es ist Berücksichtigung aller in dieser Anleitung gemachten zum bestimmungsgemäßen Gebrauch in der EG zuge- Angaben bestimmt.
Seite 49: Aufstellung Und Inbetriebnahme
Aufstellung und Inbetriebnahme Allgemeine Hinweise zur Aufstellung: Allgemeine Hinweise zur Verkabelung: Packen Sie den SR 1560 R vorsichtig aus und heben Sie • Stecken Sie alle Stecker fest in die Buchsen ein. die Originalverpackung sorgfältig auf. Der Karton und Lockere Steckverbindungen können Brummen oder das Verpackungsmaterial sind speziell für dieses Gerät...
Seite 50: Anschluss-Schema
Anschluss der Lautsprecherboxen und des Fernsehgerätes an den SR 1560 R: Wissenswertes Lautsprecherkonfigurationen Betriebsarten finden Sie im Kapitel 'Lautsprecher- konfigurationen für den SR 1560 R'. Führen Sie die Verkabelung der Komponenten gemäß Anschluss-Schema 1 wie folgt durch: • Die Front-Lautsprecher Front rechts und Front links...
Seite 51 Anschluss-Schema 1: Anschluss der Lautsprecherboxen und des Fernsehgerätes an den SR 1560 R 5.1 Lautsprecher Set Einstellung des Routing-Schalter (am Boden des Gerätes Verwendung von Bananensteckern siehe Kap. 'Anschlusselemente'.
Seite 52: 1A. Anschluss 7.1 System Mit Externer Endstufe Für Front-Lautsprecher
Anschluss-Schema 1a: 7.1 System mit externer Endstufe für Front-Lautsprecher Einstellung des Routing-Schalter (am Boden des Gerätes...
Seite 53: 1B. Anschluss 7.1 System Mit Externer Endstufe Für Back-Lautsprecher
Anschluss-Schema 1b: 7.1 System mit externer Endstufe für Back-Lautsprecher Einstellung des Routing-Schalter (am Boden des Gerätes...
Seite 54: Video-Monitor Mit Zusätzlichem Komponenten-Eingang
Anschluss-Schema 2: Video-Monitors mit zusätzlichem Komponenten-Eingang zusätzliches Komponenten-Kabel für hochwertige Bildwiedergabe – wählen Sie bei DVD-Betrieb den YUV-Eingang an Ihrem Projektor (bei Projektoren, die keine automatische Eingangssignalerkennung haben, muss dies ggf. manuell geschehen) S-Video-Verbindung notwendig für Videorecorder-Aufnahmen und ggf. Bildwiedergabe in Zone 2.
Seite 55: Anschluss Eines Dvd/Cd-Players (Digitale Bildquelle)
Sollte der Digitalausgang Ihres DVD-Players auf den coaxialen (Cinch-) Digital-Eingang DIG-3 des 'PCM' eingestellt sein, so gibt der DVD-Player nur ein digitales Stereo-Signal aus. Der SR 1560 R SR 1560 R angeschlossen; stellen Sie daher hinter kann in diesem Fall keine Surround-Decodierung DIG-3 den Namen DVD ein –...
Seite 56 Anschluss-Schema 3: Ein     DVD / CD-Player (DVD 1230 R) am SR 1560 R. (*) zusätzliche Verbindung für hochwertige CD-Wiedergabe (Stereo)
Seite 57: Anschluss Eines Dvd-Spielers Mit Yuv-Komponenten-Video Ausgang Am Sr 1560 R
Anschluss-Schema 4: Ein DVD-Spieler mit YUV Komponenten Video Ausgang am SR 1560 R.
Seite 58: Anschluss Einer Settopbox (Digitale Ton- Und Bildquelle)
Sie diesen über einen STB ein. Lichtwellenleiter an den Digitaleingang (DIGITAL INPUT 1 oder 2) des SR 1560 R an. Wählen Sie im 'Video Eingangs Menü' die Video- • Signalart (hier S-Video) für den betreffenden Ein- Hinweis: gang.
Seite 59 Anschluss-Schema 5: Eine Settopbox (digitale Ton- und analoge Bildquelle) am SR 1560 R.
Seite 60: Anschluss Eines Analogen Recorders
Verbinden Sie die INPUT-Buchsen des Recorders mit Tonausgang mit den Eingangsbuchsen des SR 1560 R. den OUT-Buchsen (z. B. TAPE 1) des SR 1560 R und die OUTPUT-Buchsen des Recorders mit den IN-Buchsen (z. B. TAPE 1) des SR 1560 R. Achten Sie auf kanalrichtigen Anschluss (d.
Seite 61 Anschluss-Schema 6 b: Ein Videorecorder am SR 1560 R...
Seite 62: Multiroomanschluss
Anschluss-Schema 7: Multiroom mit dem SR 1560 R * Hinweis: Für den 2. Raum wird eine zusätzliche Endstufe A 1260 mit Sondersoftware für Nebenraumbetrieb benötigt. alternativ: Aktivboxen statt externer Endstufe...
Seite 63: Multiroomanschluss
Audioeingang des SR 1560 R angeschlossen werden. Verbinden Sie dazu den Stereo-Ausgang des DVD Players mit dem DVD Analogeingang des SR 1560 R. 2) Der SR 1560 R muss auf 2-Raum Betrieb eingestellt werden. Bitte nehmen Sie die entsprechenden Einstellungen im Konfigurationsmenü Sonderfunktionen vor.
Seite 64: Lautsprecher- Und Signalkabel
Hinweise zur Optimierung Lautsprecher- und Signalkabel Mechanische Entkopplung Die verwendeten Lautsprecher- und Signalkabel haben Die Standfläche und der Untergrund, auf dem hoch- einen nicht zu unterschätzenden Einfluss auf die Wie- wertige HiFi-Geräte aufgestellt werden, haben einen dergabequalität der Gesamtanlage.  empfiehlt daher nicht zu unterschätzenden Einfluss auf die erreichbare Klangqualität.
Seite 65: Erläuterungen Zum Thema Surround
Erläuterungen zum Thema Surround Allgemeines Wiedergabe-Betriebsarten Die folgenden Abschnitte befassen sich nicht direkt mit Der SR 1560 R stellt unterschiedliche Wiedergabe- der Bedienung Ihres SR 1560 R, sondern sollen einige betriebsarten Verfügung: Mehrkanal-Betrieb, Begriffe erläutern und eine Grundlage schaffen, die es Mono-/Stereo-Betrieb und Klangfelder.
Seite 66: Dolby Digital Surround Ex
dts Digital Surround Dolby Digital ist ein digitales Mehrkanal-Surroundsystem, das für die räumliche Tonwiedergabe von Kino-Filmen Das Mehrkanal-Filmtonsystem 'dts' wurde ursprünglich entwickelt wurde. Das Verfahren benutzt fünf separate entwickelt, um die analogen Film-Tonspuren durch digi- Tonkanäle: drei Frontkanäle (links, Mitte, rechts) und tale Tonspuren mit sechs diskreten Kanälen zu ersetzen.
Seite 67: Stereo-/Mono-Betrieb
Neben den oben beschriebenen Surround Verfahren, für niert wird. Eignet sich auch gut für die Simulation kleiner das entsprechend codiertes Programmmaterial benötigt Hallen. wird, bietet der SR 1560 R auch eine Möglichkeit, die räumlichen Effekte bei herkömmlichen, uncodierten Stereoaufzeichnungen (CD, MC, UKW-Rundfunk etc.) zu Kirche steigern.
Seite 68: Dolby Headphone
Dolby Headphone Dolby Headphone ist ein System, mit dem es ermöglicht wird, auch mit einem konventionellen Stereo Kopfhörer ein räumliches Hörempfinden zu ermöglichen. Funktionsweise: Dolby Headphone ist ein Verfahren, bei dem durch Auf- bereitung des Musiksignals die Eigenschaften einer Musikwiedergabe im Raum nachempfunden werden und somit gewohntes Hören auch über Kopfhörer möglich wird.
Seite 69: Lautsprecherkonfiguration Für Den Sr 1560 R
Optional erhältlich: Video / S-Video nach YUV Konverter- kehrt S-Video in normale Videosignale umwandeln. Als Modul. Besitzer eines SR 1560 R brauchen Sie sich daher nicht auf Dieses Modul setzt alle Standard Video Signale nach Video als „kleinsten gemeinsamen Nenner“ aller Ihrer YUV um, so dass bei Vorhandensein dieses Moduls nur Videogeräte zu beschränken.
Seite 70: Zusätzlicher Yuv-Anschluss
Wählen Sie das Quellgerät, von dem die Aufnahme gemacht werden soll indem Sie den   -Taster unter   der Klappe des SR 1560 R drücken. Bei gedrückt ge- haltenem    -Taster können Sie nun das ge- ...
Seite 71: Servicemenü
–empfänger ca. 8 Meter. Umschalten der Fernbedienungsadresse Den Receiver so positionieren, dass er weder direktem Sonnenlicht noch zu heller SR 1560 R: Beleuchtung ausgesetzt ist. Leuchtstoff- Lassen Sie sich die Software-Versionsnummer anzeigen lampen und Energiesparlampen wirken (siehe oben, 'Service-Menü'). sich besonders störend aus.
Seite 72 Für den betroffenen Kanal ist der Pegel zu gering eingestellt. Hinweis: Problemen stellen SR 1560 R die Norm 'RGB / Video' ein; Abhilfe: 'LS Balance Menü' aufrufen und den für das Fernsehgerät und das Quellge- Pegel erhöhen. rät wählen Sie die Bildnorm 'Video', gelegentlich auch als 'FBAS' oder 'Composite' bezeichnet.
Seite 73 NTSC oder benutzen Sie das Geräte- Display des SR 1560 R. Störung: Das Bild ist in Ordnung; es ist jedoch kein Ton über den SR 1560 R hörbar. Keine Tonverbindung zwischen Quellge- Ursache 1: rät und SR 1560 R. Stellen Sie die Tonverbindung her...
Seite 74: Glossar
Vorderer Mittellautsprecher, der unter oder direkt neben dem Fernsehgerät angeordnet ist. Kabelnetz Bei der Entwicklung des SR 1560 R Receivers fanden die Erfordernisse der europäischen Kabelnetze beson- dere Berücksichtigung. Die große Übersteuerungsfestig- Die Maßeinheit für elektrische Pegel ist das dezi Bel keit und die hohe Trennschärfe des Gerätes ermöglichen...
Seite 75 Sie gewöhnlich in den Technischen Daten der Geräte. Im Menü KONFIGURATION / SONDERFUNKTIONEN des SR 1560 R / DD 1535 R stellen Sie dann einfach die Ton-Verzögerung auf die Summe dieser beiden Werte ein. Ton und Bild werden optimal aufeinander synchroni- Hochwertige Bildnorm, bei der die Farbsignale Rot, sieren.
Seite 76 übertragen. Standard-Video-An- schlüsse sind an allen AV-Geräten vorhanden. Wide = breitbandig In der sogenannten Zwischenfrequenzstufe werden die Signale des gerade eingestellten Senders aus dem Empfangssignal herausgefiltert. Beim SR 1560 R kann zwischen einem großen Filterdurchlassbereich (= breitbandig oder wide) und einer scharfen Filterung (= schmalbandig oder narrow) gewählt werden.
Seite 77: Technische Daten
Technische Daten Vorverstärker / Decoder / Videoteil A/V Eingänge Audio Empfindlichkeit variabel 0,5...4 V / 20 kΩ (anpassbar durch automatische Einpegelfunktion) S-Video YC / 75 Ω Video (Cinch) FBAS (Composite) / 75 Ω TV + VCR A/V Ausgang: FBAS (Composite), S-Video / 75 Ω Analogausgänge (Aufnahme): 2 V / 100 Ω...
Seite 78  elektroakustik GmbH & Co. KG Herford Deutschland Germany...
