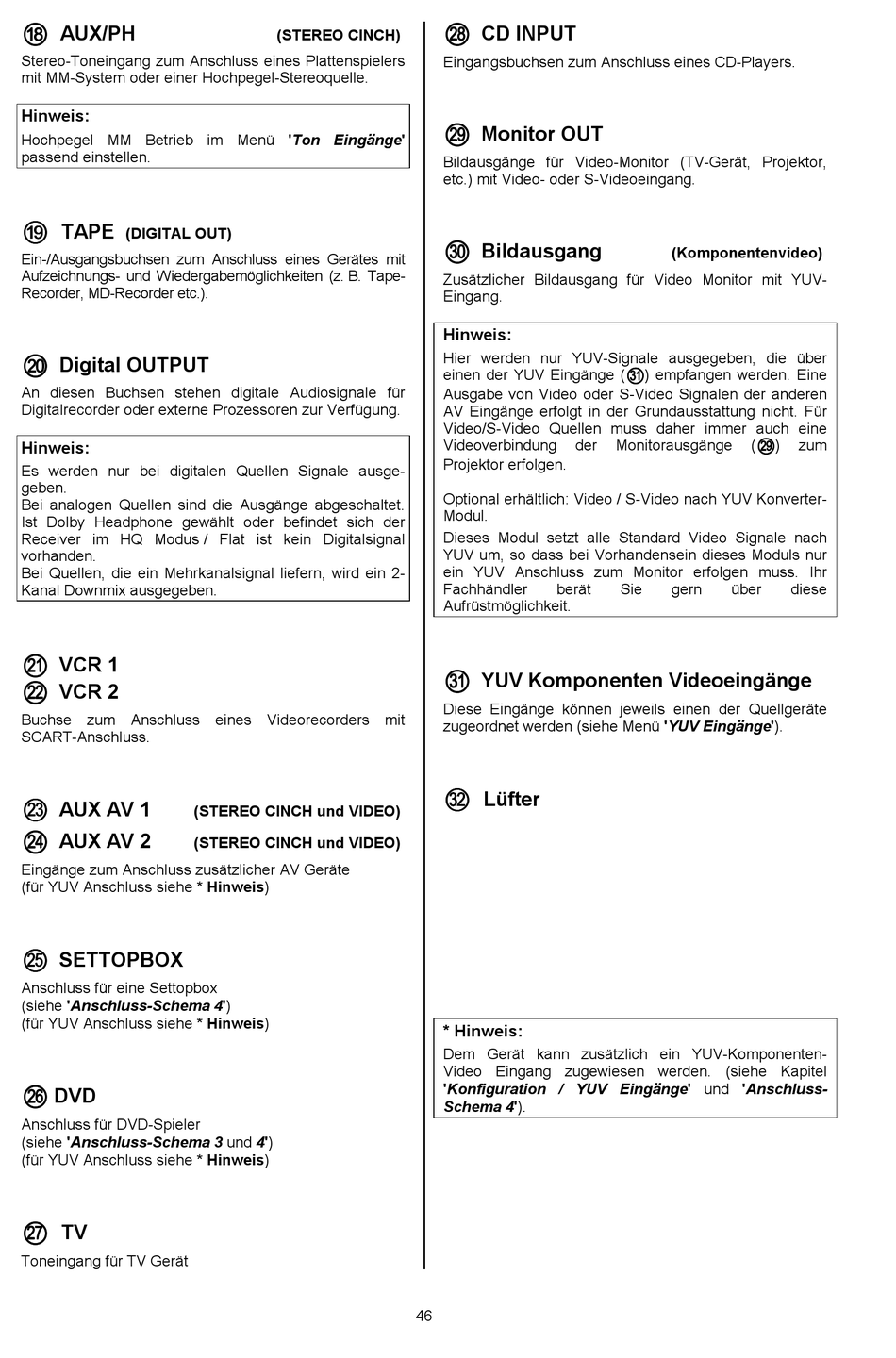

T+A SR 1560 R Betriebsanleitung Seite 46

   
AUX/PH
Stereo-Toneingang zum Anschluss eines Plattenspielers
mit MM-System oder einer Hochpegel-Stereoquelle.
Hinweis:
Hochpegel MM Betrieb im Menü 'Ton Eingänge'
passend einstellen.
 
 
TAPE
(DIGITAL OUT)
Ein-/Ausgangsbuchsen zum Anschluss eines Gerätes mit
Aufzeichnungs- und Wiedergabemöglichkeiten (z. B. Tape-
Recorder, MD-Recorder etc.).
   
Digital OUTPUT
An diesen Buchsen stehen digitale Audiosignale für
Digitalrecorder oder externe Prozessoren zur Verfügung.
Hinweis:
Es werden nur bei digitalen Quellen Signale ausge-
geben.
Bei analogen Quellen sind die Ausgänge abgeschaltet.
Ist Dolby Headphone gewählt oder befindet sich der
Receiver im HQ Modus / Flat ist kein Digitalsignal
vorhanden.
Bei Quellen, die ein Mehrkanalsignal liefern, wird ein 2-
Kanal Downmix ausgegeben.
   
VCR 1
 
 
VCR 2
Buchse zum Anschluss eines Videorecorders mit
SCART-Anschluss.
   
AUX AV 1
   
AUX AV 2
Eingänge zum Anschluss zusätzlicher AV Geräte
(für YUV Anschluss siehe * Hinweis)
   
SETTOPBOX
Anschluss für eine Settopbox
(siehe 'Anschluss-Schema 4')
(für YUV Anschluss siehe * Hinweis)
 
 
DVD
Anschluss für DVD-Spieler
(siehe 'Anschluss-Schema 3 und 4')
(für YUV Anschluss siehe * Hinweis)
   
TV
Toneingang für TV Gerät
(STEREO CINCH)
(STEREO CINCH und VIDEO)
(STEREO CINCH und VIDEO)
   
CD INPUT
Eingangsbuchsen zum Anschluss eines CD-Players.
 
 
Monitor OUT
Bildausgänge für Video-Monitor (TV-Gerät, Projektor,
etc.) mit Video- oder S-Videoeingang.
   
Bildausgang
Zusätzlicher Bildausgang für Video Monitor mit YUV-
Eingang.
Hinweis:
Hier werden nur YUV-Signale ausgegeben, die über
einen der YUV Eingänge (
Ausgabe von Video oder S-Video Signalen der anderen
AV Eingänge erfolgt in der Grundausstattung nicht. Für
Video/S-Video Quellen muss daher immer auch eine
Videoverbindung der
Projektor erfolgen.
Optional erhältlich: Video / S-Video nach YUV Konverter-
Modul.
Dieses Modul setzt alle Standard Video Signale nach
YUV um, so dass bei Vorhandensein dieses Moduls nur
ein YUV Anschluss zum Monitor erfolgen muss. Ihr
Fachhändler berät
Aufrüstmöglichkeit.
 
 
YUV Komponenten Videoeingänge
Diese Eingänge können jeweils einen der Quellgeräte
zugeordnet werden (siehe Menü 'YUV Eingänge').
   
Lüfter
* Hinweis:
Dem Gerät kann zusätzlich ein YUV-Komponenten-
Video Eingang zugewiesen werden. (siehe Kapitel
'Konfiguration / YUV Eingänge' und 'Anschluss-
Schema 4').
46
(Komponentenvideo)
   
) empfangen werden. Eine
 
 
Monitorausgänge ( )
Sie gern über
zum
diese
