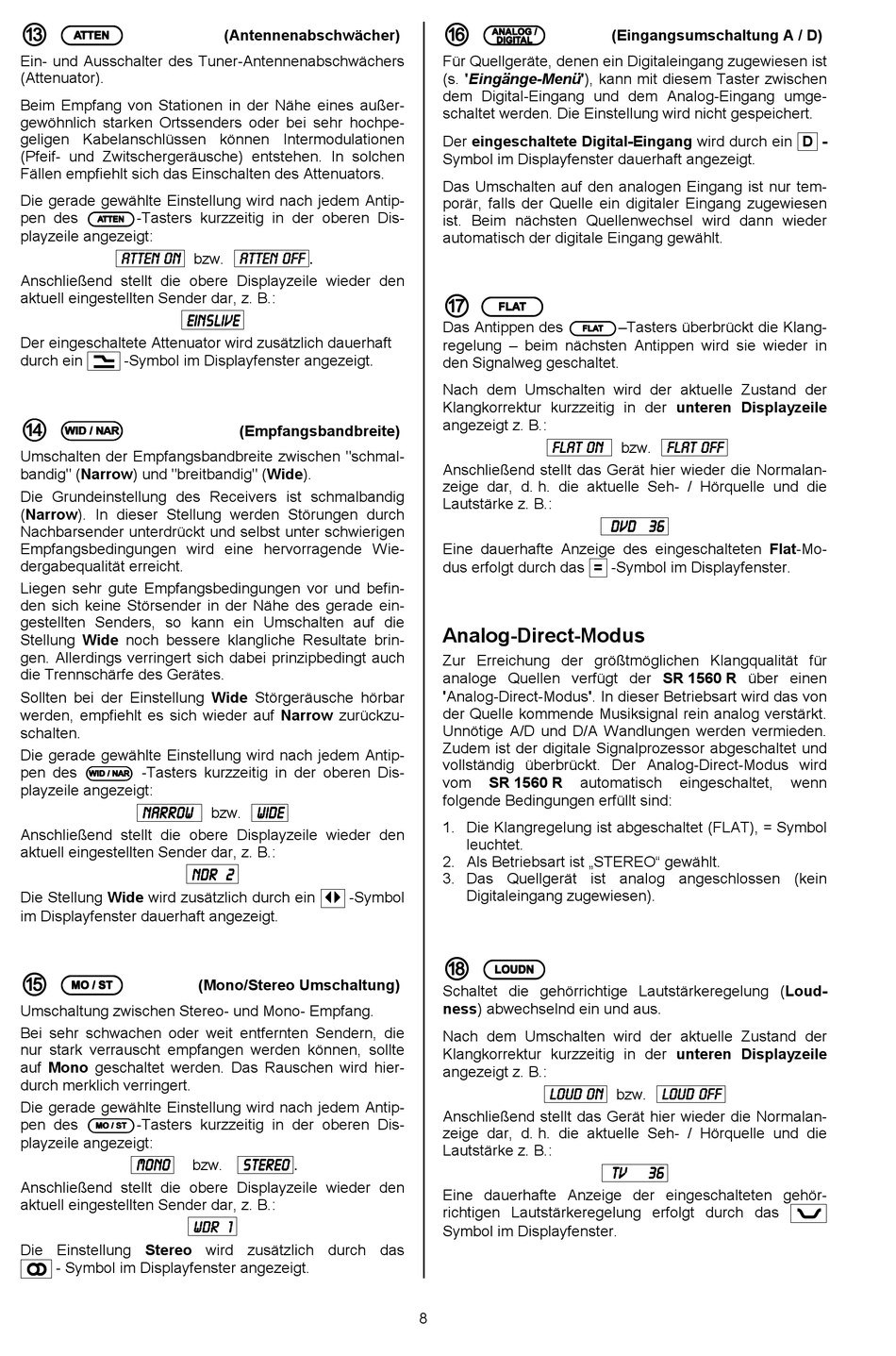

T+A SR 1560 R Betriebsanleitung Seite 8

   
   
Ein- und Ausschalter des Tuner-Antennenabschwächers
(Attenuator).
Beim Empfang von Stationen in der Nähe eines außer-
gewöhnlich starken Ortssenders oder bei sehr hochpe-
geligen Kabelanschlüssen können Intermodulationen
(Pfeif- und Zwitschergeräusche) entstehen. In solchen
Fällen empfiehlt sich das Einschalten des Attenuators.
Die gerade gewählte Einstellung wird nach jedem Antip-
pen des     -Tasters kurzzeitig in der oberen Dis-
playzeile angezeigt:
ATTEN ON ON ON ON ATTEN
ATTEN ATTEN
Anschließend stellt die obere Displayzeile wieder den
aktuell eingestellten Sender dar, z. B.:
EINSLIVE EINSLIVE EINSLIVE EINSLIVE
Der eingeschaltete Attenuator wird zusätzlich dauerhaft
durch ein  -Symbol im Displayfenster angezeigt.
   
   
Umschalten der Empfangsbandbreite zwischen "schmal-
bandig" (Narrow) und "breitbandig" (Wide).
Die Grundeinstellung des Receivers ist schmalbandig
(Narrow). In dieser Stellung werden Störungen durch
Nachbarsender unterdrückt und selbst unter schwierigen
Empfangsbedingungen wird eine hervorragende Wie-
dergabequalität erreicht.
Liegen sehr gute Empfangsbedingungen vor und befin-
den sich keine Störsender in der Nähe des gerade ein-
gestellten Senders, so kann ein Umschalten auf die
Stellung Wide noch bessere klangliche Resultate brin-
gen. Allerdings verringert sich dabei prinzipbedingt auch
die Trennschärfe des Gerätes.
Sollten bei der Einstellung Wide Störgeräusche hörbar
werden, empfiehlt es sich wieder auf Narrow zurückzu-
schalten.
Die gerade gewählte Einstellung wird nach jedem Antip-
pen des     -Tasters kurzzeitig in der oberen Dis-
playzeile angezeigt:
NARROW NARROW
NARROW NARROW
Anschließend stellt die obere Displayzeile wieder den
aktuell eingestellten Sender dar, z. B.:
Die Stellung Wide wird zusätzlich durch ein     -Symbol
im Displayfenster dauerhaft angezeigt.
   
 
 
Umschaltung zwischen Stereo- und Mono- Empfang.
Bei sehr schwachen oder weit entfernten Sendern, die
nur stark verrauscht empfangen werden können, sollte
auf Mono geschaltet werden. Das Rauschen wird hier-
durch merklich verringert.
Die gerade gewählte Einstellung wird nach jedem Antip-
pen des    -Tasters kurzzeitig in der oberen Dis- 
playzeile angezeigt:
MONO MONO
MONO MONO
Anschließend stellt die obere Displayzeile wieder den
aktuell eingestellten Sender dar, z. B.:
Die Einstellung Stereo wird zusätzlich durch das
    - Symbol im Displayfenster angezeigt.
(Antennenabschwächer)
OFF .
bzw. ATTEN ATTEN OFF
ATTEN ATTEN OFF OFF
(Empfangsbandbreite)
WIDE WIDE
bzw. WIDE WIDE
NDR 2 2 2 2 NDR NDR NDR
(Mono/Stereo Umschaltung)
STEREO .
STEREO
bzw. STEREO STEREO
WDR 1 1 1 1 WDR WDR WDR
   
 
 
Für Quellgeräte, denen ein Digitaleingang zugewiesen ist
(s. 'Eingänge-Menü'), kann mit diesem Taster zwischen
dem Digital-Eingang und dem Analog-Eingang umge-
schaltet werden. Die Einstellung wird nicht gespeichert.
Der eingeschaltete Digital-Eingang wird durch ein D -
Symbol im Displayfenster dauerhaft angezeigt.
Das Umschalten auf den analogen Eingang ist nur tem-
porär, falls der Quelle ein digitaler Eingang zugewiesen
ist. Beim nächsten Quellenwechsel wird dann wieder
automatisch der digitale Eingang gewählt.
 
 
   
Das Antippen des    –Tasters überbrückt die Klang- 
regelung – beim nächsten Antippen wird sie wieder in
den Signalweg geschaltet.
Nach dem Umschalten wird der aktuelle Zustand der
Klangkorrektur kurzzeitig in der unteren Displayzeile
angezeigt z. B.:
FLAT ON ON ON ON FLAT
FLAT FLAT
Anschließend stellt das Gerät hier wieder die Normalan-
zeige dar, d. h. die aktuelle Seh- / Hörquelle und die
Lautstärke z. B.:
Eine dauerhafte Anzeige des eingeschalteten Flat-Mo-
dus erfolgt durch das = -Symbol im Displayfenster.
Analog-Direct-Modus
Zur Erreichung der größtmöglichen Klangqualität für
analoge Quellen verfügt der SR 1560 R über einen
'Analog-Direct-Modus'. In dieser Betriebsart wird das von
der Quelle kommende Musiksignal rein analog verstärkt.
Unnötige A/D und D/A Wandlungen werden vermieden.
Zudem ist der digitale Signalprozessor abgeschaltet und
vollständig überbrückt. Der Analog-Direct-Modus wird
vom SR 1560 R automatisch
folgende Bedingungen erfüllt sind:
1. Die Klangregelung ist abgeschaltet (FLAT), = Symbol
leuchtet.
2. Als Betriebsart ist „STEREO" gewählt.
3. Das Quellgerät ist analog angeschlossen (kein
Digitaleingang zugewiesen).
 
 
   
Schaltet die gehörrichtige Lautstärkeregelung (Loud-
ness) abwechselnd ein und aus.
Nach dem Umschalten wird der aktuelle Zustand der
Klangkorrektur kurzzeitig in der unteren Displayzeile
angezeigt z. B.:
LOUD ON ON ON ON LOUD
LOUD LOUD
Anschließend stellt das Gerät hier wieder die Normalan-
zeige dar, d. h. die aktuelle Seh- / Hörquelle und die
Lautstärke z. B.:
Eine dauerhafte Anzeige der eingeschalteten gehör-
richtigen Lautstärkeregelung erfolgt durch das
Symbol im Displayfenster.
8
(Eingangsumschaltung A / D)
FLAT OFF FLAT OFF
bzw. FLAT FLAT OFF OFF
DVD DVD 36 36 36 36 DVD DVD
eingeschaltet,
bzw. LOUD OFF LOUD OFF
LOUD LOUD OFF OFF
TV TV TV TV 36 36 36 36
wenn

