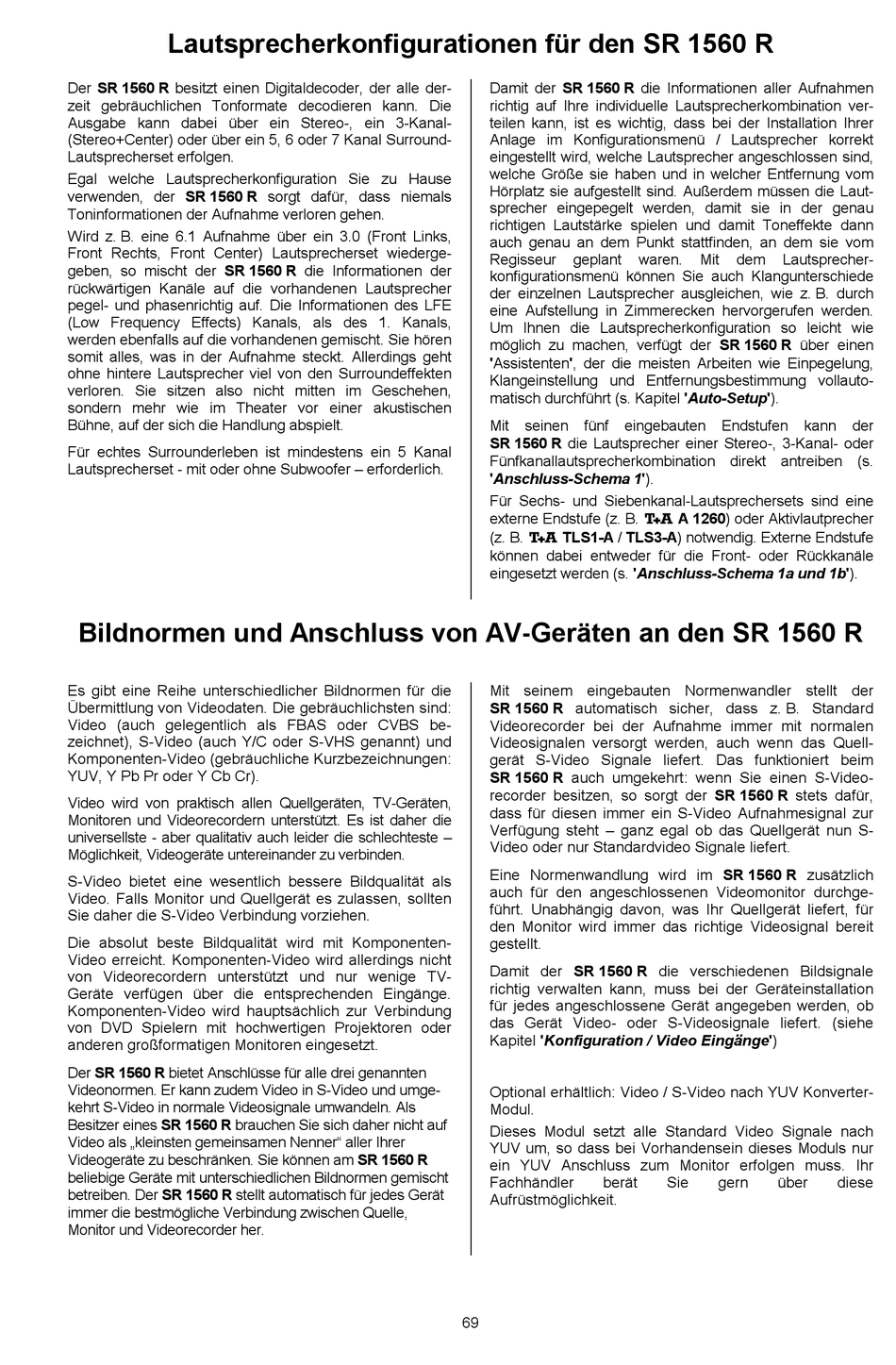

Lautsprecherkonfigurationen für den SR 1560 R
Der SR 1560 R besitzt einen Digitaldecoder, der alle der-
zeit gebräuchlichen Tonformate decodieren kann. Die
Ausgabe kann dabei über ein Stereo-, ein 3-Kanal-
(Stereo+Center) oder über ein 5, 6 oder 7 Kanal Surround-
Lautsprecherset erfolgen.
Egal welche Lautsprecherkonfiguration Sie zu Hause
verwenden, der SR 1560 R sorgt dafür, dass niemals
Toninformationen der Aufnahme verloren gehen.
Wird z. B. eine 6.1 Aufnahme über ein 3.0 (Front Links,
Front Rechts, Front Center) Lautsprecherset wiederge-
geben, so mischt der SR 1560 R die Informationen der
rückwärtigen Kanäle auf die vorhandenen Lautsprecher
pegel- und phasenrichtig auf. Die Informationen des LFE
(Low Frequency Effects) Kanals, als des 1. Kanals,
werden ebenfalls auf die vorhandenen gemischt. Sie hören
somit alles, was in der Aufnahme steckt. Allerdings geht
ohne hintere Lautsprecher viel von den Surroundeffekten
verloren. Sie sitzen also nicht mitten im Geschehen,
sondern mehr wie im Theater vor einer akustischen
Bühne, auf der sich die Handlung abspielt.
Für echtes Surrounderleben ist mindestens ein 5 Kanal
Lautsprecherset - mit oder ohne Subwoofer – erforderlich.
Bildnormen und Anschluss von AV-Geräten an den SR 1560 R
Es gibt eine Reihe unterschiedlicher Bildnormen für die
Übermittlung von Videodaten. Die gebräuchlichsten sind:
Video (auch gelegentlich als FBAS oder CVBS be-
zeichnet), S-Video (auch Y/C oder S-VHS genannt) und
Komponenten-Video (gebräuchliche Kurzbezeichnungen:
YUV, Y Pb Pr oder Y Cb Cr).
Video wird von praktisch allen Quellgeräten, TV-Geräten,
Monitoren und Videorecordern unterstützt. Es ist daher die
universellste - aber qualitativ auch leider die schlechteste –
Möglichkeit, Videogeräte untereinander zu verbinden.
S-Video bietet eine wesentlich bessere Bildqualität als
Video. Falls Monitor und Quellgerät es zulassen, sollten
Sie daher die S-Video Verbindung vorziehen.
Die absolut beste Bildqualität wird mit Komponenten-
Video erreicht. Komponenten-Video wird allerdings nicht
von Videorecordern unterstützt und nur wenige TV-
Geräte verfügen über die entsprechenden Eingänge.
Komponenten-Video wird hauptsächlich zur Verbindung
von DVD Spielern mit hochwertigen Projektoren oder
anderen großformatigen Monitoren eingesetzt.
Der SR 1560 R bietet Anschlüsse für alle drei genannten
Videonormen. Er kann zudem Video in S-Video und umge-
kehrt S-Video in normale Videosignale umwandeln. Als
Besitzer eines SR 1560 R brauchen Sie sich daher nicht auf
Video als „kleinsten gemeinsamen Nenner" aller Ihrer
Videogeräte zu beschränken. Sie können am SR 1560 R
beliebige Geräte mit unterschiedlichen Bildnormen gemischt
betreiben. Der SR 1560 R stellt automatisch für jedes Gerät
immer die bestmögliche Verbindung zwischen Quelle,
Monitor und Videorecorder her.
Damit der SR 1560 R die Informationen aller Aufnahmen
richtig auf Ihre individuelle Lautsprecherkombination ver-
teilen kann, ist es wichtig, dass bei der Installation Ihrer
Anlage im Konfigurationsmenü / Lautsprecher korrekt
eingestellt wird, welche Lautsprecher angeschlossen sind,
welche Größe sie haben und in welcher Entfernung vom
Hörplatz sie aufgestellt sind. Außerdem müssen die Laut-
sprecher eingepegelt werden, damit sie in der genau
richtigen Lautstärke spielen und damit Toneffekte dann
auch genau an dem Punkt stattfinden, an dem sie vom
Regisseur geplant
konfigurationsmenü können Sie auch Klangunterschiede
der einzelnen Lautsprecher ausgleichen, wie z. B. durch
eine Aufstellung in Zimmerecken hervorgerufen werden.
Um Ihnen die Lautsprecherkonfiguration so leicht wie
möglich zu machen, verfügt der SR 1560 R über einen
'Assistenten', der die meisten Arbeiten wie Einpegelung,
Klangeinstellung und Entfernungsbestimmung vollauto-
matisch durchführt (s. Kapitel 'Auto-Setup').
Mit seinen fünf eingebauten Endstufen
SR 1560 R die Lautsprecher einer Stereo-, 3-Kanal- oder
Fünfkanallautsprecherkombination direkt antreiben (s.
'Anschluss-Schema 1').
Für Sechs- und Siebenkanal-Lautsprechersets sind eine
externe Endstufe (z. B.  A 1260) oder Aktivlautprecher
(z. B.  TLS1-A / TLS3-A) notwendig. Externe Endstufe
können dabei entweder für die Front- oder Rückkanäle
eingesetzt werden (s. 'Anschluss-Schema 1a und 1b').
Mit seinem eingebauten Normenwandler stellt der
SR 1560 R automatisch sicher, dass z. B. Standard
Videorecorder bei der Aufnahme immer mit normalen
Videosignalen versorgt werden, auch wenn das Quell-
gerät S-Video Signale liefert. Das funktioniert beim
SR 1560 R auch umgekehrt: wenn Sie einen S-Video-
recorder besitzen, so sorgt der SR 1560 R stets dafür,
dass für diesen immer ein S-Video Aufnahmesignal zur
Verfügung steht – ganz egal ob das Quellgerät nun S-
Video oder nur Standardvideo Signale liefert.
Eine Normenwandlung wird im SR 1560 R zusätzlich
auch für den angeschlossenen Videomonitor durchge-
führt. Unabhängig davon, was Ihr Quellgerät liefert, für
den Monitor wird immer das richtige Videosignal bereit
gestellt.
Damit der SR 1560 R die verschiedenen Bildsignale
richtig verwalten kann, muss bei der Geräteinstallation
für jedes angeschlossene Gerät angegeben werden, ob
das Gerät Video- oder S-Videosignale liefert. (siehe
Kapitel 'Konfiguration / Video Eingänge')
Optional erhältlich: Video / S-Video nach YUV Konverter-
Modul.
Dieses Modul setzt alle Standard Video Signale nach
YUV um, so dass bei Vorhandensein dieses Moduls nur
ein YUV Anschluss zum Monitor erfolgen muss. Ihr
Fachhändler berät
Aufrüstmöglichkeit.
69
waren. Mit dem Lautsprecher-
kann
Sie gern über
der
diese
