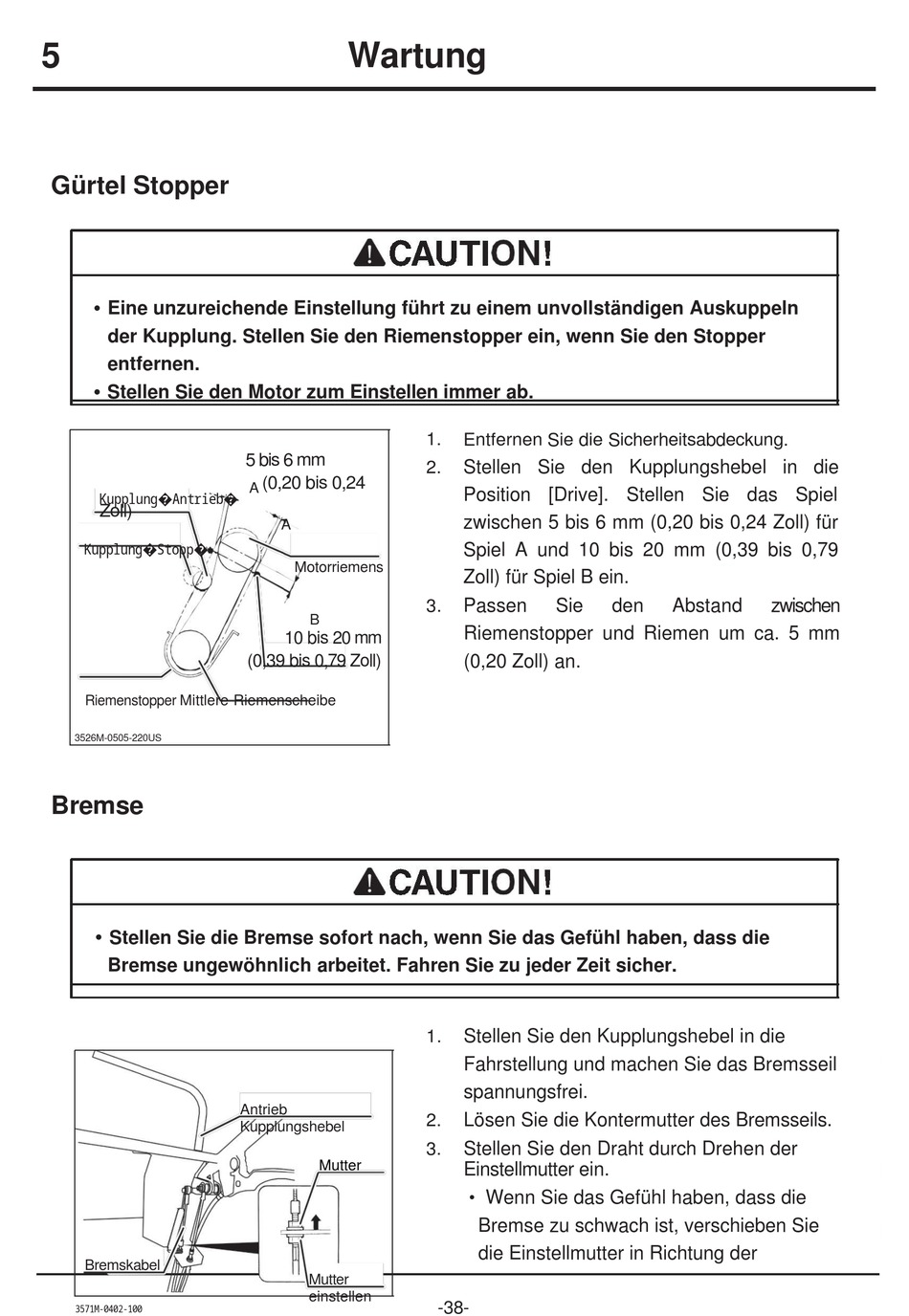

5
Gürtel Stopper
•
Eine unzureichende Einstellung führt zu einem unvollständigen Auskuppeln
der Kupplung. Stellen Sie den Riemenstopper ein, wenn Sie den Stopper
entfernen.
•
Stellen Sie den Motor zum Einstellen immer ab.
Kupplung�Antrieb�
Zoll)
Kupplung�Stopp�
Mittlere Riemenscheibe
Riemenstopper
3526M-0505-220US
Bremse
• Stellen Sie die Bremse sofort nach, wenn Sie das Gefühl haben, dass die
Bremse ungewöhnlich arbeitet. Fahren Sie zu jeder Zeit sicher.
Bremskabel
3 571M-0402-100
Wartung
5 bis 6 mm
(0,20 bis 0,24
A
A
Motorriemens
B
1 0 bis 20 mm
(0,39 bis 0,79 Zoll)
Antrieb
Kupplungshebel
Mutter
Mutter
einstellen
1 .
Entfernen Sie die Sicherheitsabdeckung.
2
.
Stellen Sie den Kupplungshebel in die
Position [Drive]. Stellen Sie das Spiel
zwischen 5 bis 6 mm (0,20 bis 0,24 Zoll) für
Spiel A und 10 bis 20 mm (0,39 bis 0,79
Zoll) für Spiel B ein.
Passen
Sie
3.
Riemenstopper und Riemen um ca. 5 mm
(0,20 Zoll) an.
Stellen Sie den Kupplungshebel in die
1.
Fahrstellung und machen Sie das Bremsseil
spannungsfrei.
2 .
Lösen Sie die Kontermutter des Bremsseils.
Stellen Sie den Draht durch Drehen der
3
.
Einstellmutter ein.
• Wenn Sie das Gefühl haben, dass die
Bremse zu schwach ist, verschieben Sie
die Einstellmutter in Richtung der
-38-
den
Abstand
zwischen
