Montageanleitung
Bauseitige Rahmen-Ausklinkung
Ergänzung zur Gebrauchsanleitung

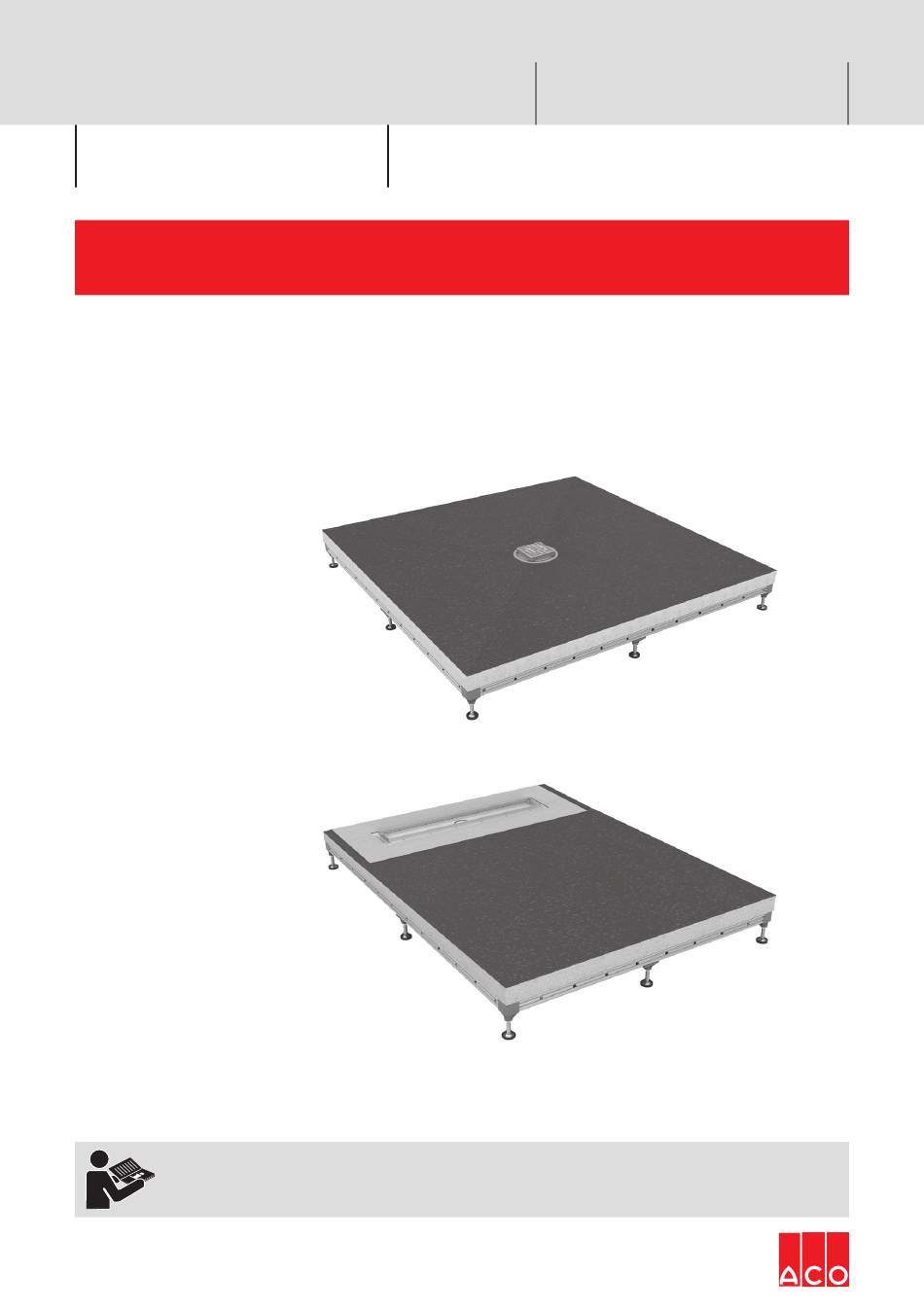

ShowerFloor
Punktentwässerung
ShowerFloor
Linienentwässerung
Für eine sichere und sachgerechte Anwendung, Gebrauchsanleitung und weitere
produktbegleitende Unterlagen zur „ShowerFloor" aufmerksam lesen, an
Endnutzer übergeben und bis zur Produktentsorgung aufbewahren.
0850.12.08 V 1.0 DE
ACO ShowerFloor
Originalanleitung
ACO Haustechnik
Ausgabe: 2021–06–02
Werbung
Verwandte Anleitungen für ACO ShowerFloor
Inhaltszusammenfassung für ACO ShowerFloor
- Seite 1 Ausgabe: 2021–06–02 Bauseitige Rahmen-Ausklinkung Ergänzung zur Gebrauchsanleitung ACO ShowerFloor ShowerFloor Punktentwässerung ShowerFloor Linienentwässerung Für eine sichere und sachgerechte Anwendung, Gebrauchsanleitung und weitere produktbegleitende Unterlagen zur „ShowerFloor“ aufmerksam lesen, an Endnutzer übergeben und bis zur Produktentsorgung aufbewahren. 0850.12.08 V 1.0 DE Originalanleitung...
- Seite 2 Montageschritte: Ausklinkung im Außenprofil HINWEIS Befinden sich in unmittelbarer Nähe (max. 50 mm) links oder rechts der geplanten Ausklinkung andere Verbindungselemente des ACO ShowerFloors, so kann dieses Element als Stabilisierung zur Lastabtragung mit genutzt werden. ACO ShowerFloor Rahmen in Aussparung Î...
- Seite 3 Bauseitige Rahmen-Ausklinkung Separaten Fuß für das Außenprofil Î einschieben und zur Kennzeichnung der Bohrungsposition verwenden. Füße zur Seite schieben, siehe (1.) + (2.). Î Bohrungen Ø 12 mm durchzführen, siehe Î (3.) + (4.). Ø 1 2 m m Füße über die Bohrungen schieben, siehe Î...
- Seite 4 Montageschritte: Ausklinkung im Mittelprofil: HINWEIS Befinden sich in unmittelbarer Nähe (max. 50 mm) links oder rechts der geplanten Ausklinkung andere Verbindungselemente des ACO ShowerFloors, so kann dieses Element als Stabilisierung zur Lastabtragung mit genutzt werden. ACO ShowerFloor Rahmen in Aussparung Î...
- Seite 5 Bauseitige Rahmen-Ausklinkung Rahmen entnehmen, Ausklinkung gemäß Î werkseitiger Vorgabe am Außenprofil kennzeichnen, siehe Bild. Ausklinkung herstellen, siehe Bild Î Breite: max. 90 mm, m a x . 9 0 m Höhe: max. 20 mm. ACHTUNG Je nach Trennverfa hren müssen die angefasten Schnittflächen zum Schutz vor Korrosion mit Kaltzink versiegelt werden, z.
- Seite 6 ACO Haustechnik ACO Passavant GmbH 4002626925114 Im Gewerbepark 11c D 36466 Dermbach (OT Stadtlengsfeld) Tel.: + 49 36965 819-0 Fax: + 49 36965 819-361 ACO. creating www.aco-haustechnik.de the future of drainage...
