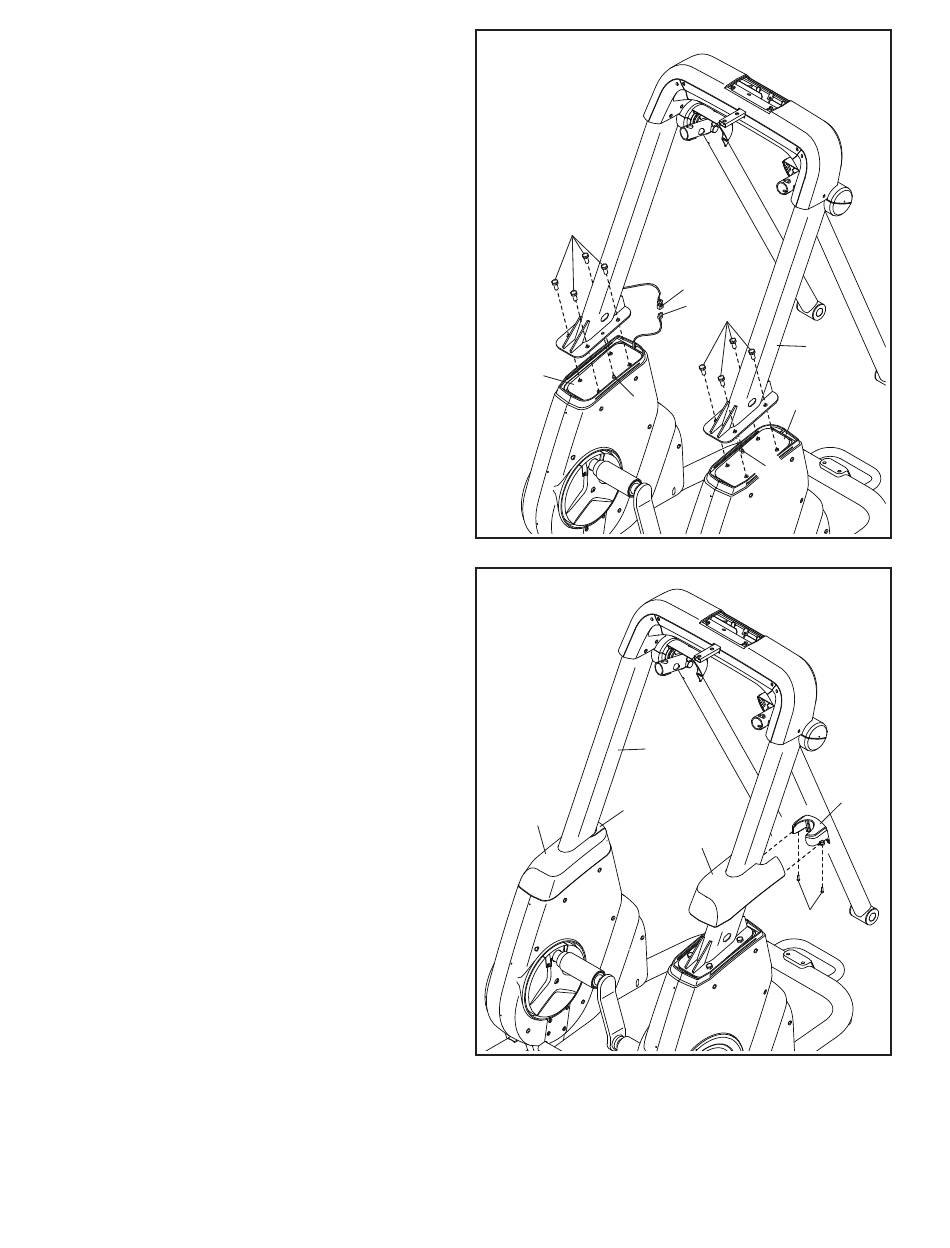

3. Tipp: Vermeiden Sie es, die Kabel einzuklem-
men. Mit der Hilfe von einer oder zwei weiteren
Personen setzen Sie den Pfosten (4) auf die
Stifte (A), die sich am Rahmen (2) befi nden.
Befestigen Sie den Pfosten (4) mit acht M10 x
25mm Schrauben (123). Drehen Sie anfangs
alle Schrauben lose ein, dann ziehen Sie
diese fest.
Dann verbinden Sie das 41" Kabel (52) im
Pfosten (4) mit dem 17" Kabel (51) im Rahmen
(2). Tipp: Die Steckverbinder der Kabel soll-
ten ohne Schwierigkeit ineinandergleiten und
mit einem hörbaren Klicken einschnappen.
Sollte dies nicht der Fall sein, drehen Sie
einen Steckverbinder um und versuchen es
noch einmal.
4. Identifi zieren Sie die rechte Schutzabdeckung
(36) und die rechte vordere Schutzabdeckung
(47). Befestigen Sie diese um die rechte
Seite des Pfostens (4) mit zwei M4 x 16mm
Schrauben (141). Dann drücken Sie die Schutz-
abdeckungen bis zum Einrasten an.
Tipp: Vermeiden Sie es, die Kabel einzu-
klemmen. Befestigen Sie die linke Schutz-
abdeckung (35) und die linke vordere
Schutzabdeckung (43) auf die gleiche Weise
um die linke Seite des Pfostens (4).
3
Vermeiden Sie
es, die Kabel
einzuklemmen
123
2
A
4
Vermeiden Sie
es, die Kabel
einzuklemmen
4
43
35
8
52
51
123
4
2
A
47
36
141
