5.3.5 Alternative Konfiguration: EINPHASEN-Eingang, 3 unabhängige
EINPHASEN-Ausgänge
Für diese Art von Anschluss ist, außer der in der folgenden Abbildung dargestellten Verka-
belung, die Konfigurierung der Software über das Display , wie im Abschnitt 6.4 INBE-
TRIEBNAHME gezeigt, notwendig.
Erdung
Bei den Modellen TRIMOD® 8, 10, 16 und 20kVA darf der manuelle Bypass S1
bei einphasiger Eingangs- und dreiphasiger Ausgangskonfigurierung in KEI-
NEM Fall aktiviert werden! Zu diesem Zweck wird vorgeschrieben, den ent-
sprechenden Schalter in der Position „OFF" zu blockieren. Für größere Si-
cherheit ist es möglich, den Bypass vollständig außer Betrieb zu nehmen, in-
dem das braune Kabel, das den entsprechenden Schalter des Bypasses S1
mit dem Sicherungstrennschalter des NETZEINGANGS verbindet, entfernt und
isoliert wird. Das Kabel, das die Klemme Nr. 8 mit dem entsprechenden Siche-
rungslastschalter verbindet, MUSS hingegen angeschlossen bleiben.
Ausgang
Eingang
(Last)

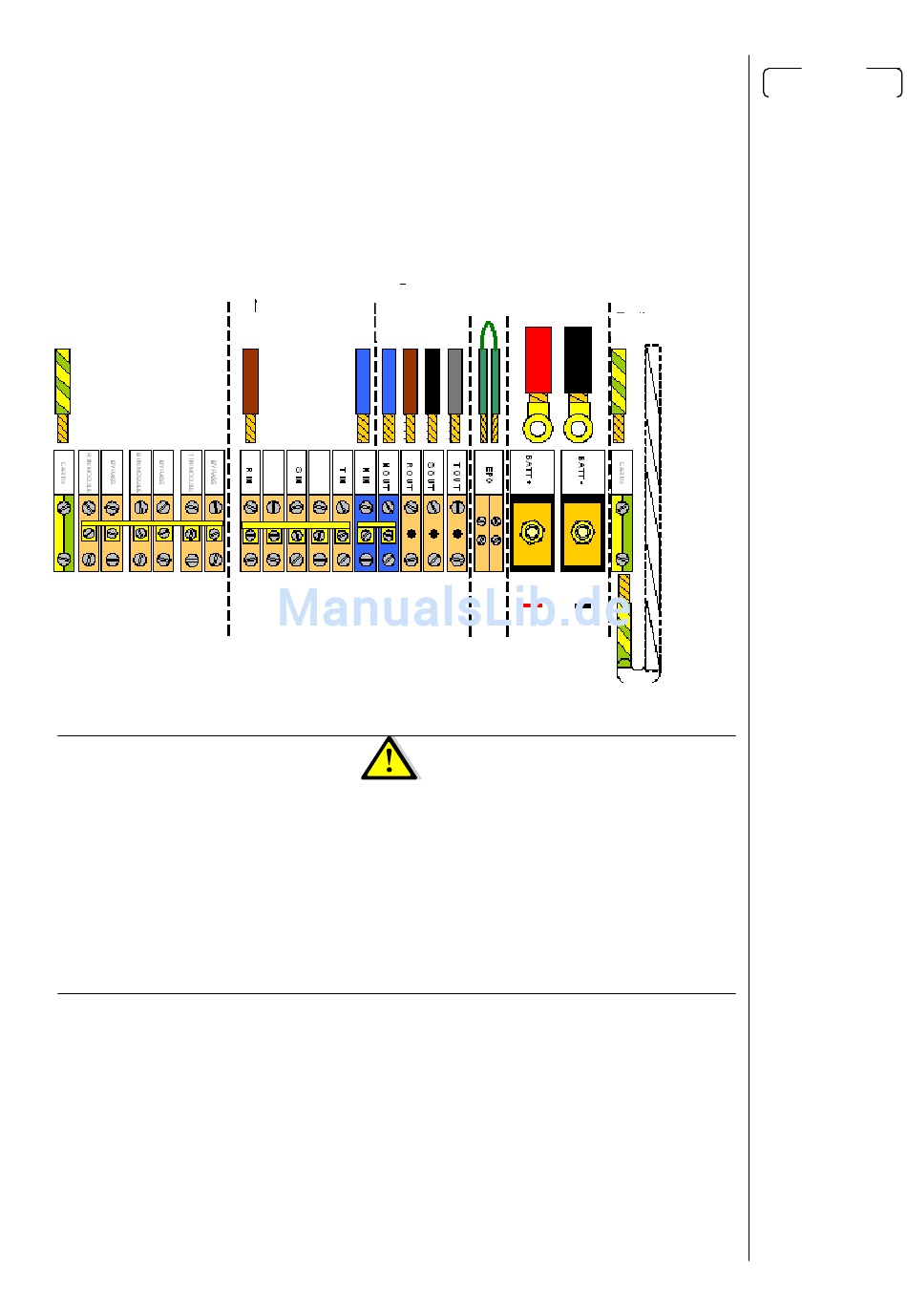

Anschlussschema USV TRIMOD® 8-10-16-20
ACHTUNG
Seite 43
Externe
EPO
Batterie
Erdung
UPS
MetaSystem
Erdung
Batterie
Schrank
Installation
5-13
