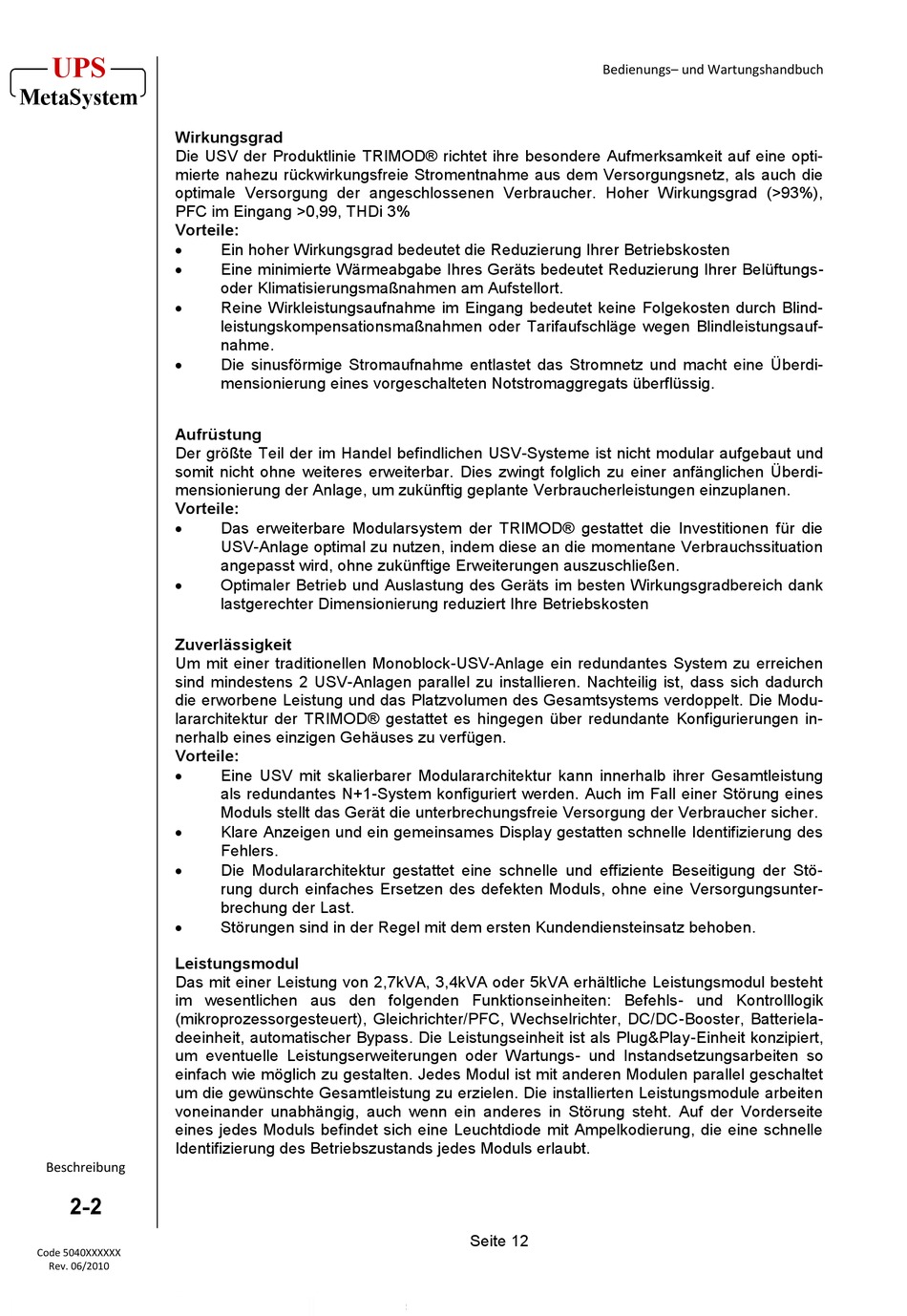

Meta System TRIMOD 8 Bedienungsanleitung Seite 12

UPS
MetaSystem
Wirkungsgrad
Die USV der Produktlinie TRIMOD® richtet ihre besondere Aufmerksamkeit auf eine opti-
mierte nahezu rückwirkungsfreie Stromentnahme aus dem Versorgungsnetz, als auch die
optimale Versorgung der angeschlossenen Verbraucher. Hoher Wirkungsgrad (>93%),
PFC im Eingang >0,99, THDi 3%
Vorteile:




Aufrüstung
Der größte Teil der im Handel befindlichen USV-Systeme ist nicht modular aufgebaut und
somit nicht ohne weiteres erweiterbar. Dies zwingt folglich zu einer anfänglichen Überdi-
mensionierung der Anlage, um zukünftig geplante Verbraucherleistungen einzuplanen.
Vorteile:


Zuverlässigkeit
Um mit einer traditionellen Monoblock-USV-Anlage ein redundantes System zu erreichen
sind mindestens 2 USV-Anlagen parallel zu installieren. Nachteilig ist, dass sich dadurch
die erworbene Leistung und das Platzvolumen des Gesamtsystems verdoppelt. Die Modu-
lararchitektur der TRIMOD® gestattet es hingegen über redundante Konfigurierungen in-
nerhalb eines einzigen Gehäuses zu verfügen.
Vorteile:




Leistungsmodul
Das mit einer Leistung von 2,7kVA, 3,4kVA oder 5kVA erhältliche Leistungsmodul besteht
im wesentlichen aus den folgenden Funktionseinheiten: Befehls- und Kontrolllogik
(mikroprozessorgesteuert), Gleichrichter/PFC, Wechselrichter, DC/DC-Booster, Batteriela-
deeinheit, automatischer Bypass. Die Leistungseinheit ist als Plug&Play-Einheit konzipiert,
um eventuelle Leistungserweiterungen oder Wartungs- und Instandsetzungsarbeiten so
einfach wie möglich zu gestalten. Jedes Modul ist mit anderen Modulen parallel geschaltet
um die gewünschte Gesamtleistung zu erzielen. Die installierten Leistungsmodule arbeiten
voneinander unabhängig, auch wenn ein anderes in Störung steht. Auf der Vorderseite
eines jedes Moduls befindet sich eine Leuchtdiode mit Ampelkodierung, die eine schnelle
Identifizierung des Betriebszustands jedes Moduls erlaubt.
Beschreibung
2-2
Code 5040XXXXXX
Rev. 06/2010
Ein hoher Wirkungsgrad bedeutet die Reduzierung Ihrer Betriebskosten
Eine minimierte Wärmeabgabe Ihres Geräts bedeutet Reduzierung Ihrer Belüftungs-
oder Klimatisierungsmaßnahmen am Aufstellort.
Reine Wirkleistungsaufnahme im Eingang bedeutet keine Folgekosten durch Blind-
leistungskompensationsmaßnahmen oder Tarifaufschläge wegen Blindleistungsauf-
nahme.
Die sinusförmige Stromaufnahme entlastet das Stromnetz und macht eine Überdi-
mensionierung eines vorgeschalteten Notstromaggregats überflüssig.
Das erweiterbare Modularsystem der TRIMOD® gestattet die Investitionen für die
USV-Anlage optimal zu nutzen, indem diese an die momentane Verbrauchssituation
angepasst wird, ohne zukünftige Erweiterungen auszuschließen.
Optimaler Betrieb und Auslastung des Geräts im besten Wirkungsgradbereich dank
lastgerechter Dimensionierung reduziert Ihre Betriebskosten
Eine USV mit skalierbarer Modulararchitektur kann innerhalb ihrer Gesamtleistung
als redundantes N+1-System konfiguriert werden. Auch im Fall einer Störung eines
Moduls stellt das Gerät die unterbrechungsfreie Versorgung der Verbraucher sicher.
Klare Anzeigen und ein gemeinsames Display gestatten schnelle Identifizierung des
Fehlers.
Die Modulararchitektur gestattet eine schnelle und effiziente Beseitigung der Stö-
rung durch einfaches Ersetzen des defekten Moduls, ohne eine Versorgungsunter-
brechung der Last.
Störungen sind in der Regel mit dem ersten Kundendiensteinsatz behoben.
