Bedienungs– und Wartungshandbuch

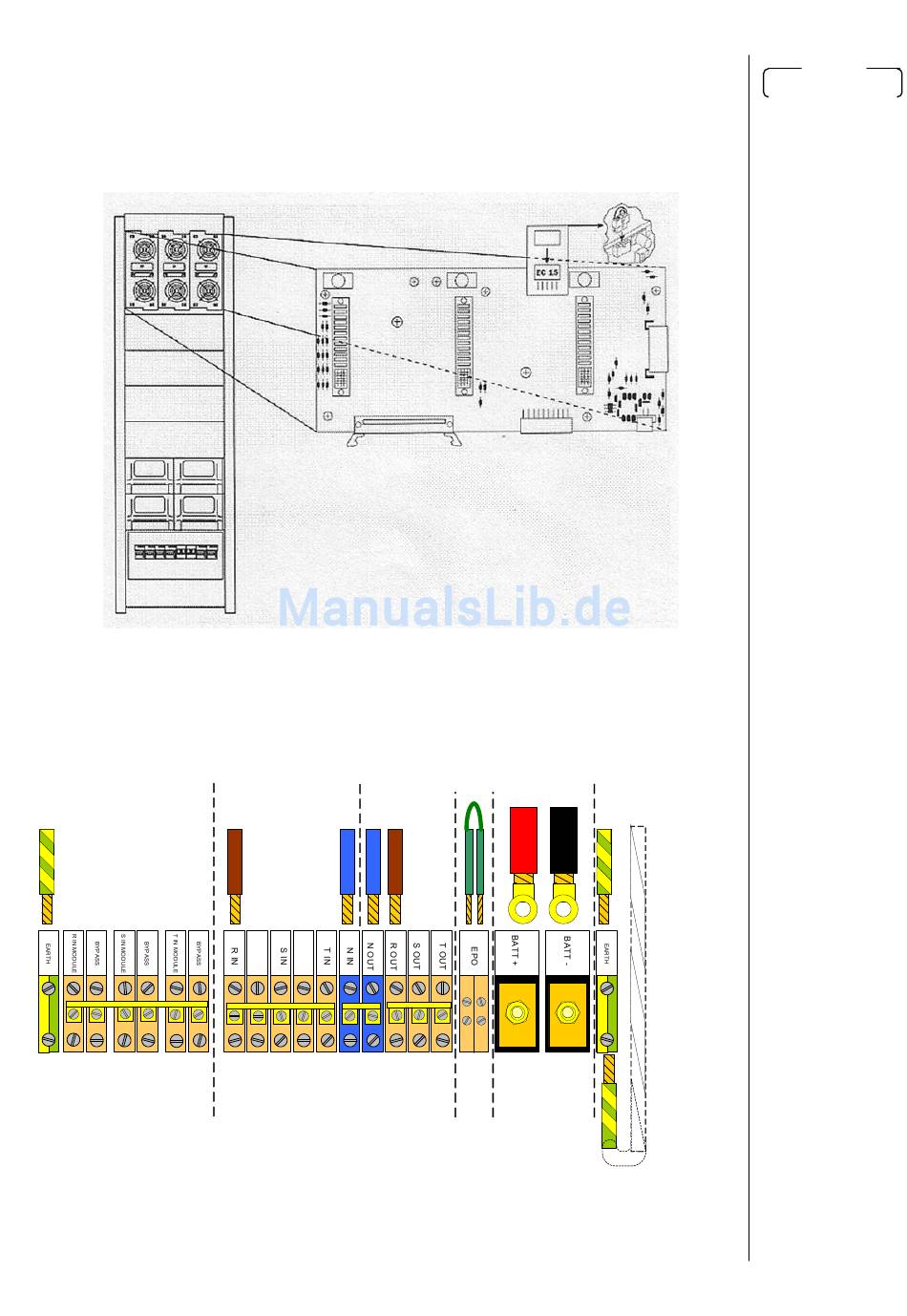

5.3.3 Alternative Konfiguration: EINHASEN-Eingang, EINPHASEN-Ausgang
Für diese Art von Anschluss ist, außer der in der folgenden Abbildung dargestellten Verka-
belung, die Konfigurierung der Software mittels des Displays, wie im Abschnitt 6.4
INBETRIEBNAHME gezeigt, nötig.
Earth Erdung
Output
Ausgang
Mains Input
Eingang
(to loads)
(Last)
Anschlussschema USV TRIMOD® 8-10-16-20
Seite 41
Externe
External
EPO
EPO
Batterie
Battery
Earth
Erdung
-
+
UPS
MetaSystem
Earth
Erdung
From
Batterie
Battery
Schrank
Cabinet
Installation
5-11
Code 5040XXXXXX
Rev. 06/2010
