MONTAGEANLEITUNG

ACHTUNG!
Der Sägevorsatz darf nur an der MS-26 C Motorsense betrie-
ben werden! Der Anbau an eine MS-26 U mit Zweihandgrriff
ist nicht zulässig!
Bei allen Arbeiten an der Motorsense und
dem montierten Sägevorsatz unbedingt
Motor ausschalten, Kerzen stecker abzie-
hen und Schutzhandschuhe tragen!

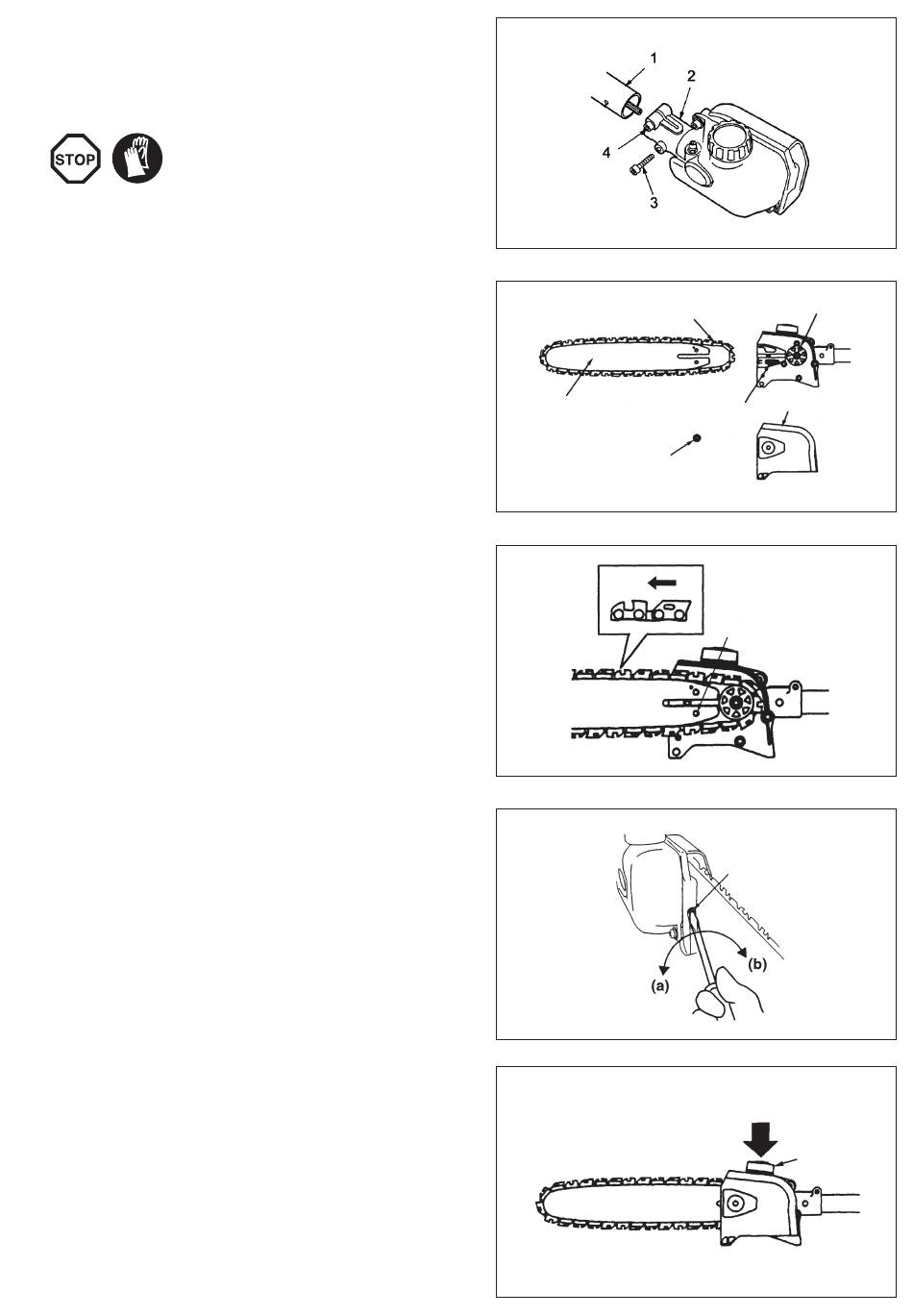

- Winkelgetriebe der Motorsense vom Hauptrohr demontie-
ren.
- Sägevorsatz wie dargestellt auf das Hauptrohr der Motor-
sense schieben.
HINWEIS: Sicherstellen, dass das Hauptrohr vollständig in der
Aufnahme des Sägevorsatzes eingeführt ist, ggf. den Sägevor-
satz beim Aufschieben hin und her drehen, bis die Antriebswelle
in die Aufnahme greift.
- Verdrehsicherung (3) einsetzen und festziehen.
- Klemmschraube (4) festziehen.
- Mutter (5) abschrauben und Kettenradschutz (6) abneh-
men.
- Sägekette (7) wie dargestellt in die Führungsnut der Säge-
schiene (8) einsetzen.
ACHTUNG: Die Schneidkanten der Sägekette müssen auf
der Schienen oberseite in Pfeilrichtung zeigen!
- Sägeschiene (8) mit der Sägekette (7) aufsetzen, dabei die
Sägekette auf das Kettenrad (9) auflegen. Darauf achten,
dass der Kettenspannbolzen (10) in das Loch der Säge-
schiene eingreift.
- Kettenradschutz (6) aufsetzen und Mutter (5) vorerst nur
handfest anziehen.
Sägekette spannen
- Kettenspannschraube (11) in Richtung (b) drehen, um die
Kettenspannung zu erhöhen und in Richtung (a), um die
Kettenspannung zu verringern.
- Eine korrekt gespannte Sägekette lässt sich auf der Säge-
schiene leicht von Hand durchziehen und liegt im unteren
Bereich der Sägeschiene an der Sägeschiene an.
- Mutter (5) fest anziehen.
ACHTUNG: Zum Nachspannen der Sägekette, muss die
Mutter (5) gelöst werden.
ACHTUNG: Bei zu hoher Kettenspannung kann es zur
Beschädigung der Sägeschiene kommen. Ist die Ketten-
spannung zu gering, kann die Kette von der Sägeschiene
abspringen und den Sägevorsatz beschädigen.
Schmierung der Sägekette
Kettenöl nur bei ausgeschaltetem Motor nachfüllen!
- Öltankdeckel (12) abschrauben und das Kettenöl einfül-
len.
Zur Schmierung der Sägekette und Sägeschiene ist ein Sä-
gekettenöl mit Haftzusatz zu verwenden. Der Haftzusatz im
Sägekettenöl verhindert ein zu schnelles Abschleudern des
Öls von der Sägevorrichtung.
Zur Schonung der Umwelt wird die Verwendung von biologisch
abbaubarem Sägekettenöl empfohlen. Teilweise wird von den
regionalen Ordnungsbehörden die Verwendung von biologisch
abbaubarem Öl vorgeschrieben.
Das von DOLMAR angebotene Sägekettenöl BIOTOP wird auf
Basis von ausgesuchten Pflanzenölen hergestellt und ist 100%ig
biologisch abbaubar. BIOTOP ist mit dem blauen Um welt -Engel
ausgezeichnet (RAL UZ 48).
