1 Grundlagen

1.1 System

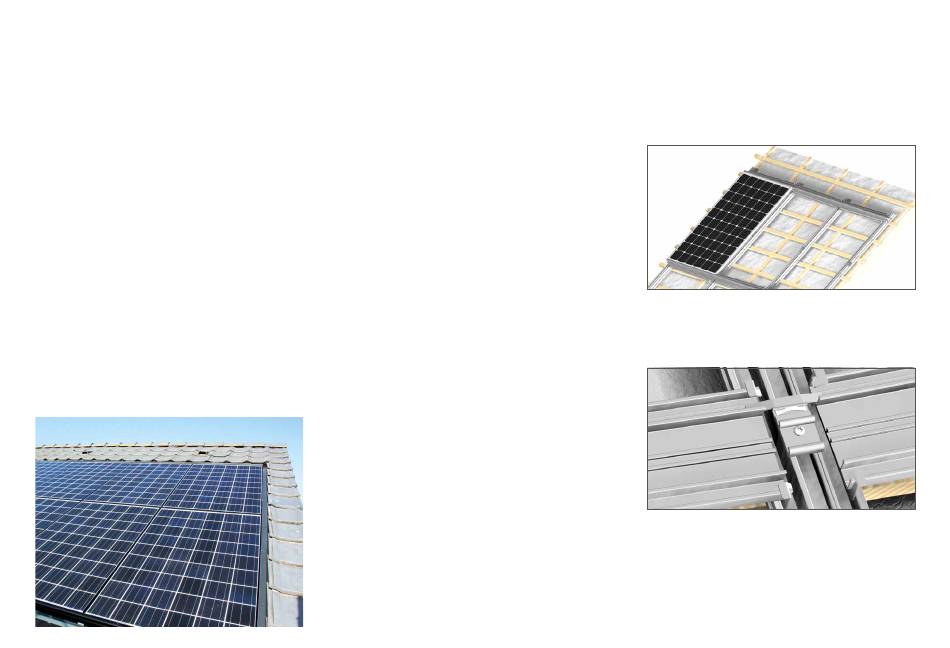

Das TRI-ROOF+ Montagesystem ist ein flexibles Dach-
integrations system, mit dem sich nahezu jede Photo-
voltaikanlage einfach, sicher und ästhetisch ansprechend
in bereits bestehende oder neu zu errichtende Dächer
integrieren lässt. Das System ist zu allen gerahmten Mo-
dultypen aus dem TRITEC-Sortiment kompatibel. Nach der
Installation des Systems ersetzt es die bestehende Dach-
eindeckung. Ein späteres Austauschen von Modulen der
Anlage ist problemlos möglich. Durch die speziellen Profile
des Systems wird maximale Dichtheit erreicht, während
die geschlossene Modulfläche auch grössten Ansprüchen
an die Optik der Anlage gerecht wird.

1.2 Hinweise

Bei der Installation des TRI-ROOF+ Montagesystems dür-
fen nur Produkte aus dem TRI-ROOF+ und TRI-STAND Sor-
timent verwendet werden. Der Einsatz von Fremdkompo-
nenten kann die Stabilität des Systems beeinflussen und
zu erheblichen Schäden führen. Die Installation der Anla-
ge darf nur von geschultem und sachkundigem Personal
durchgeführt werden. Für Schäden, die durch den Einsatz
von Fremdkomponenten oder fehlerhafter Montage entste-
hen, wird keine Haftung übernommen. Um Schäden durch
Tauwasser, Eisbildung und Sturmregen vorzubeugen, ist
für jede TRI-ROOF+ Anlage ein bauseitiges Unterdach vor-
geschrieben.
Zusätzlich zu den Vorgaben des Montagesystems sind die
Installationsvorgaben des jeweiligen Modulherstellers
einzuhalten. Wie z.B. Befestigung der Module, Maximalbe-
lastungen, Ausrichtung, Hinterlüftung, Kabelführung, Ver-
schaltung, Wechselrichterauswahl usw.
Halten Sie bei der Montage alle vor Ort gültigen Arbeits-
schutzbestimmungen, Unfallverhütungsvorschriften, Nor-
men, Baubestimmungen und die relevanten VDE-Richt-
linien und Sicherheitsvorschriften des Elektrohandwerks
ein.
Hinweise zur Wärmeausdehnung:
Das TRI-ROOF+ Indach-Photovoltaik-Montagesystem be-
steht aus Aluminiumprofilen im Kreuzverbund. Alumini-
um dehnt sich bei ca. 40°C Temperaturunterschied um
1mm/m aus. Das Montagesystem ist so konzipiert, dass
Ausdehnungen aufgefangen werden. Dadurch bleiben so-
wohl die Solaranlage wie auch die darunterliegende Dach-
konstruktion unbeschadet.
Eine ungehinderte Ausdehnung zwischen Einlegeprofil und
Solarmodul wird durch die schwimmende Lagerung des
Solarmoduls gewährleistet.
Im Kreuzungspunkt zwischen den horizontalen Einlegepro-
filen und den vertikalen IP-Profilen ist das Verbindungs-
stück SAFE-CLICK installiert. Dieses erlaubt den Einlege-
profilen sich auszudehnen.
Vertikal ist das IP-Profil mit den IP-U Profilhaltern auf die
Lattung geschraubt und unten durch eine Hammerkopf-
schraube sowie oben durch Abbiegen des Aluminiums hin-
ter den IP-U Profilhaltern gegen Abrutschen gesichert. Dies
erlaubt eine vertikale Ausdehnung, ohne die Unterkonst-
ruktion zu schädigen.
3
