- Seite 1 # 173506 (35 MHz) www.ikarus.net # 174006 (40 MHz) 173506-1-1107 Deutsch: Bedienungsanleitung 6- Kanal Fernsteuerung English: User Manual 6-Channel Transmitter Français: Manuel d’utilisation Emetteur 6 voies Nova 6 Nova 6...
-
Seite 2: Gerätebeschreibung

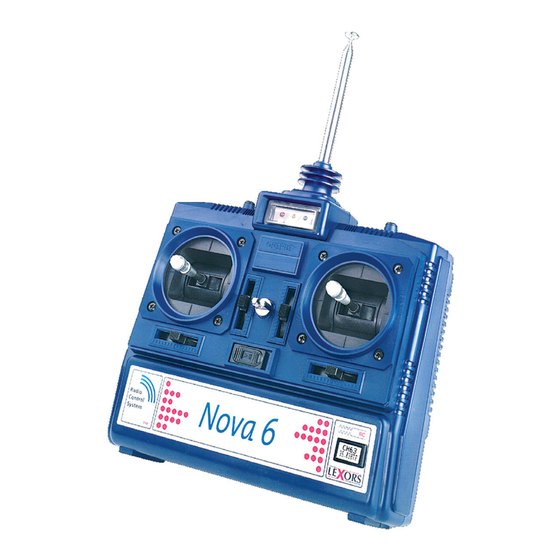

Ein/ Aus Ein/ Aus Gerätebeschreibung: Die Lexors Nova 6 ist ein 6-Kanal-Handsender mit Frequenzmodulation (FM, PPM) zum Lexors Nova 6 ist ein 6-Kanal-Handsender mit Frequenzmodulation (FM, PPM) zum Lexors Nova 6 Steuern von Flug-, Schiffs- und Automodellen (35 MHz ausschließlich für Flugmodelle). - Seite 3 Sicherheitshinweise: Bevor Sie den Sender in Betrieb nehmen, sollte die beiliegende Antenne einge- schraubt werden. Ziehen Sie sie bitte nur mit der Hand an, bis ein deutlicher Wi- derstand spürbar ist. Zum Steuern eines Modells die Antenne immer ganz aus- ziehen.
-
Seite 4: Knüppellängenverstellung
Teile enthalten; öffnen Sie daher nicht das Gehäuse. Setzen Sie den Sender nicht erhöhter Feuchtigkeit (Dampf) aus und lassen Sie den Sender nicht zu Boden fallen. Die Nova 6 ist für die Verwendung mit von Ikarus empfohlenen Quarzen und Empfängern vorgesehen; fragen Sie Ihren Händler vor der Verwendung von Zubehörteilen anderer Hersteller. - Seite 5 auf Kanal 3 und das Heck-/Seitenruderservo auf Kanal 1 einzustecken. Mode 4 Mode 3 Roll/ Querruder Heck/ Seitenruder Heck/ Seitenruder Kanal 4 = Roll/ Querruder Kanal 4 = Roll/ Querruder Kanal 3 = Pitch/ Gas Kanal 3 = Nick/ Höhenruder Kanal 2 = Nick/ Höhenruder Kanal 2 = Pitch/ Gas LE ORS...
-
Seite 6: Sicherheitshinweise
Flugakku vom System und verbinden Sie ihn erst wieder nach einer Wartezeit von 5-10 s. Garantiebestimmungen Für dieses IKARUS Produkt übernehmen wir eine Gewährleistung von 24 Monaten. Als Beleg für den Beginn und den Ablauf dieser Gewährleistung dient die Kaufquittung. Eventuelle Re- paraturen verlängern den Gewährleistungszeitraum nicht. - Seite 7 On-Off On-Off Device Description The Lexors Nova 6 is a precision 6-channel FM Transmitter designed for use in R/C models (please note that in the UK 35 MHz, in the US 72 MHz is reserved exclusively for fl ying models).
- Seite 8 Power Supply 8 AA size alkaline batteries are required. Your Nova 6 is also designed for Nicad/ NiMh battery operation. Remove the cover of the battery compartment. Insert dry batteries or Nicad/ NiMh single cells paying careful attention to the polarity. Close the battery cover.
- Seite 9 The Nova 6 is designed for use only with Ikarus-approved receivers (negative shift) and crystals. If you are in any doubt about any aspect of your Nova 6‘s function or perfor- mance, please consult your dealer or distributor before using your Nova 6.
- Seite 10 1735953 1772960 Note In the UK 35 Mhz, in the US 72 MHz is reserved exclusively for fl ying models. Please use only transmitter crystals from IKARUS. For the receiver you may use crys- tals of the respective receiver manufacturer.
- Seite 11 We warrant the IKARUS product within the European Union for a period of 24 months. We warrant the IKARUS product in North America for a period of 3 months. For further North America warranty information, please go to www.ikarus-usa.com and click on „Business Terms“.
- Seite 12 On peut étendre cet émetteur à 6 voies grâce à deux interrupteurs supplémentaires. La prise écolage permet de relier votre Nova 6 à un PC par l’intermédiaire d’un cordon interface. Vous pourrez ainsi utiliser cet émetteur pour des logiciels de simulation tels que EasyFly2 ou AeroFly Professional Deluxe.
- Seite 13 de l’utilisation de l’émetteur, déployez toujours l’antenne complètement, et ren- gainez là entièrement après utilisation. Avant d’allumer votre émetteur, vérifi ez toujours la position du manche des gaz, de manière à ce, par exemple, les gaz soient coupés avant d’allumer le récepteur. Allumez toujours l’émetteur avant le récepteur, et éteignez le récepteur avant d’éteindre l’émetteur.
- Seite 14 Consignes d’utilisation, d’entretien et de sécurité La Nova 6 est un émetteur r/c de précision. Ne le démontez pas ( sauf dans le cas de l’inversion du manche des gaz), ne l’exposez pas à des conditions extrêmes, et ne le faites pas tomber.
- Seite 15 1735963 1735963 1735963 1735973 1740952 1735964 1735964 1735964 1735974 1740953 1735965 1735975 1735966 1735976 1735967 1735977 1735968 1735978 1735969 1735979 1735970 1735980 Remarque N‘utilisez que les Quartz d‘émission Ikarus. Pour la réception, utilisez les quartz de la marque du récepteur.
-
Seite 16: Consignes De Sécurité
/ou des dommages à votre modèle. Conditions de garantie Nous offrons une garantie de 24 mois pour le produit IKARUS. La date du ticket de cais- se est la date du début de la garantie. D’éventuelles réparations ne prolongent pas cette durée. - Seite 17 Anhang Appendix Annexes Umbau der Drosselrast- Mode 1 to mode 2 con- Inversion du crantage funktion version du manche de comman- de des gaz Passage du mode 1 au mode 2 Die folgenden Bilder zei- The following procedure gen den Umbau der Fern- details the conversion from steuerung von Mode 1 auf Mode 1 to Mode 2.
- Seite 18 Befestigen Sie die Rastfeder mit der Schraube auf Befestigen Sie die Rastfeder mit der Schraube auf Drehen Sie die Spannschraube heraus. Drehen Sie die Spannschraube heraus. der anderen Seite. Remove the spring retaining screw from the elevator Remove the spring retaining screw from the elevator Re-position the ratchet plate onto the mounting post.
- Seite 19 Führen Sie den Rückstellhebel mitsamt der Feder in Führen Sie den Rückstellhebel mitsamt der Feder in Heben Sie die Spannfeder an. Heben Sie die Spannfeder an. das Aggregat ein. Extend the spring as above. Slide the neutralizing lever with spring into position in stick Tirer sur le ressort.
- Seite 20 IKARUS Norbert Grüntjens Im Webertal 22 78713 Schramberg-Waldmössingen Bestelltelefon: +49 (0) 7402/ 92 91 90 Hotline (0,99 €): 0900-1-79 50 20 Fax: +49 (0) 7402/ 92 91 50 info@ikarus.net • www.ikarus.net IKARUS USA 5876 Enterprise Parkway Billy Creek Commerce Center...
