hager SPA401 Kurzanleitung

SPA401 (TT / TN-S)

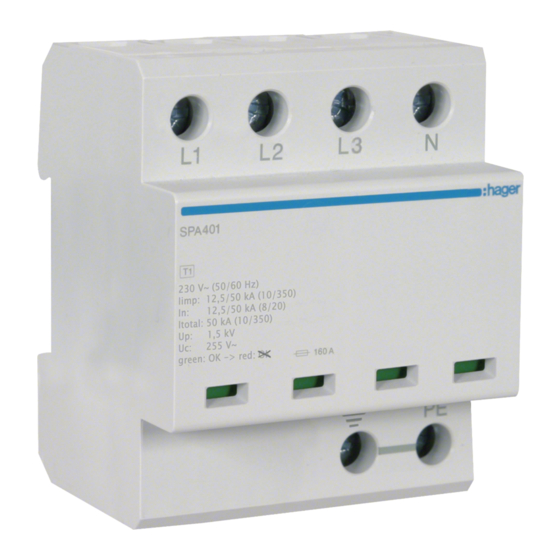

SPA401
IEC 61 643-1
NF EN 61 643-11
Energy - coordinated
Type 1 + Type 2
protection effect on
terminal equipment
Energy - coordinated
Type 1 + Type 2
protection effect on
terminal equipment ≤ 5 m
Uc
255 V
Up
I
(10 / 350) μs (L-N / N-PE) 12,5 / 50 kA
imp
I (Uc) 25 kA eff (255 V )*
fi
TT / TN-S
IT / TNC (415 V)
160 A gL / gG
max.
IP
-40 / +80 °C
θ °C
Green
Red
Æ Instrukcja bezpieczeństwa
Urządzenie może być podłączone i zains-
talowane wyłącznie przez wykwalifi-
kowaną i uprawnioną osobę. Przyinstalacji
należy przestrzegać obowiązujących w
danym kraju norm i zasad bezpieczeństwa
użytkowania (wg IEC 60364-5 534... lub
DIN VDE 0100-534...).
Przed zainstalowaniem należy sprawdzić
czy urządzenie nie jest zewnętrznie
uszkodzone. Jeżeli są widoczne ślady
uszkodzenia lub jakiekolwiek wady, w
żadnym wypadku urządzenia nie wolno
instalować.
Stosowanie urządzenia dozwolone jest w
granicach parametrów określonych w
instrukcjach instalacyjnych.
Podłączone urządzenie i akcesoria mogą
ulec zniszczeniu przez ładunki elektryczne
przewyższające podane wartości.
Otwarcie lub jakakolwiek inna ingerencja
w urządzenie powoduje utratę gwarancji.
1
Æ
Ogranicznik przepięć
£
Blitzstromableiter
§
Lightning surge arrester
®
Limitador de sobretensões
3 Ph + N
Class I
Type 1
L1
+ Type 3
/ 50 Hz
≤ 1,5 kV
OK
OK
20
mini L1, L2,
L3, N, PE,
maxi L1, L2, L3, N, PE,
OK
Replace
£ Sicherheitshinweise
Der Anschluss und die Montage des
Gerätes darf nur durch eine Elektrofachkraft
erfolgen. Die nationalen Vorschriften und
Sicherheitzbestimmungen sind zu beachten
(siehe auch DIN VDE 0100-534... bzw.
IEC 60364-5 534...).
Vor der Montage ist das Gerät auf äußere
Beschädigung zu kontrollieren. Sollte eine
Beschädigung oder ein sonstiger Mangel
festgestellt werden, darf das Gerät nicht
montiert werden.
Der Einsatz des Gerätes ist nur im Rahmen
der in dieser Bedienungsanleitung genannten
und gezeigten Bedingungen zulässig. Bei
Belastungen, die über den ausgewiesenen
Werten liegen, können das Gerät sowie die
daran angeschlossenen elektrischen
Betriebsmittel zerstört werden.
Eingriffe und Veränderungen am Gerät führen
zum Erlöschen des Gewährleistungs-
anspruches.
L3 N
L2
PE
PE
12 mm 12 mm
2
1,5 mm
2 2
25 mm 35 mm
PZ 2 4 Nm
§ Safety instructions
The device may only be connected and
installed by an electrically skilled person.
National standards and safety regulations
must be observed (see DIN VDE 0100-534...
or IEC 60364-5 534...).
The device must be checked for external
damage prior to installation. If any damage
or other defects are detected in this check,
the device must not be installed.
Its use is only permitted within the limits
schown and stated in the installation
instructions.
The device and the
connected to can be destroyed by loads
exceeding the values stated.
Opening or otherwise tampering with the
device invalidates the warranty.
Instrukcja obsługi
Bedienungsanleitung
User instructions
Instruções
* I (L - N) : 25 kA
fi
(N - PE) : 100 A
L3
L1 L2 N
PE
> 20 cm
® Instruções de segurança
A montagem e ligação do aparelho, deverá
ser efectuada exclusivamente por um
instalador certificado. Respeitar as normas
e recomendações de segurança locais.
Antes da montagem, efectuar um controlo
visual exterior do aparelho.
Não montar este, caso apresente defeito. A
aplicação do aparelho é autorizada apenas
para as condições apresentadas nestas
instruções.
Valores fora da gama de aplicação do
aparelho podem deterioralo, bem como os
componentes eléctricos que estão ligados
equipement
a este.
A garantia do produto será excluída, caso
exista uma intervenção ou modificação
sobre o mesmo.
eff
eff
6S 5107.a
