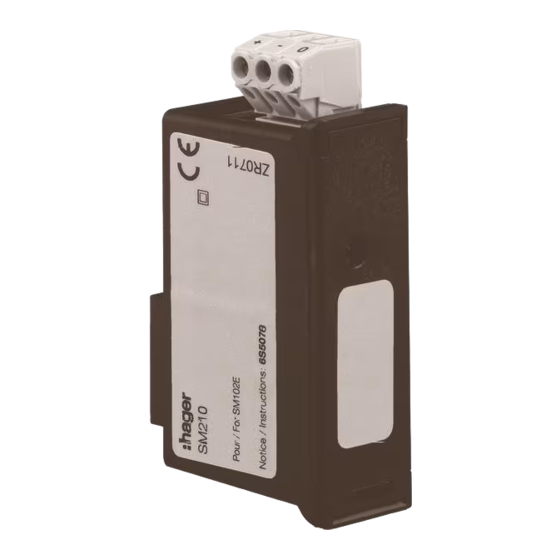

hager SM210 Bedienungsanleitung
Rs485 - jbus/modbus für sm102e
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für hager SM210
Inhaltszusammenfassung für hager SM210
- Seite 1 SM210 RS485 - JBUS/MODBUS ® für SM102E £ Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Vorausgehende Kontrollen..........1 Allgemeine Hinweise ............1 Installation ..............2 Konfiguration ..............3 ......3 Zur Konfigurationsebene (COde= 100) ..........5 Kommunikationsadresse ........6 Übertragungsgeschwindigkeit ..............6 Parität ..............7 Stop-Bits ........7 Konfigurationsebene verlas sen Kommunikation .............. 8 .. -
