4 Schnellstart

4.1 Überprüfung vor dem Einschalten

Vergewissern Sie sich, dass alle Klemmen fest angeschlossen sind.

Stellen Sie sicher, dass die Motorleistung mit der Leistung des VFD übereinstimmt.
4.2 Erste Inbetriebnahme
Vergewissern Sie sich, dass die Verkabelung und die Stromversorgung korrekt sind, und schließen Sie den
Luftschalter der Wechselstromversorgung an der VFD-Eingangsseite, um das Gerät einzuschalten. Die LCD-
Bedienoberfläche ruft den Einrichtungsassistenten auf, der Sie durch die Einrichtung führt.

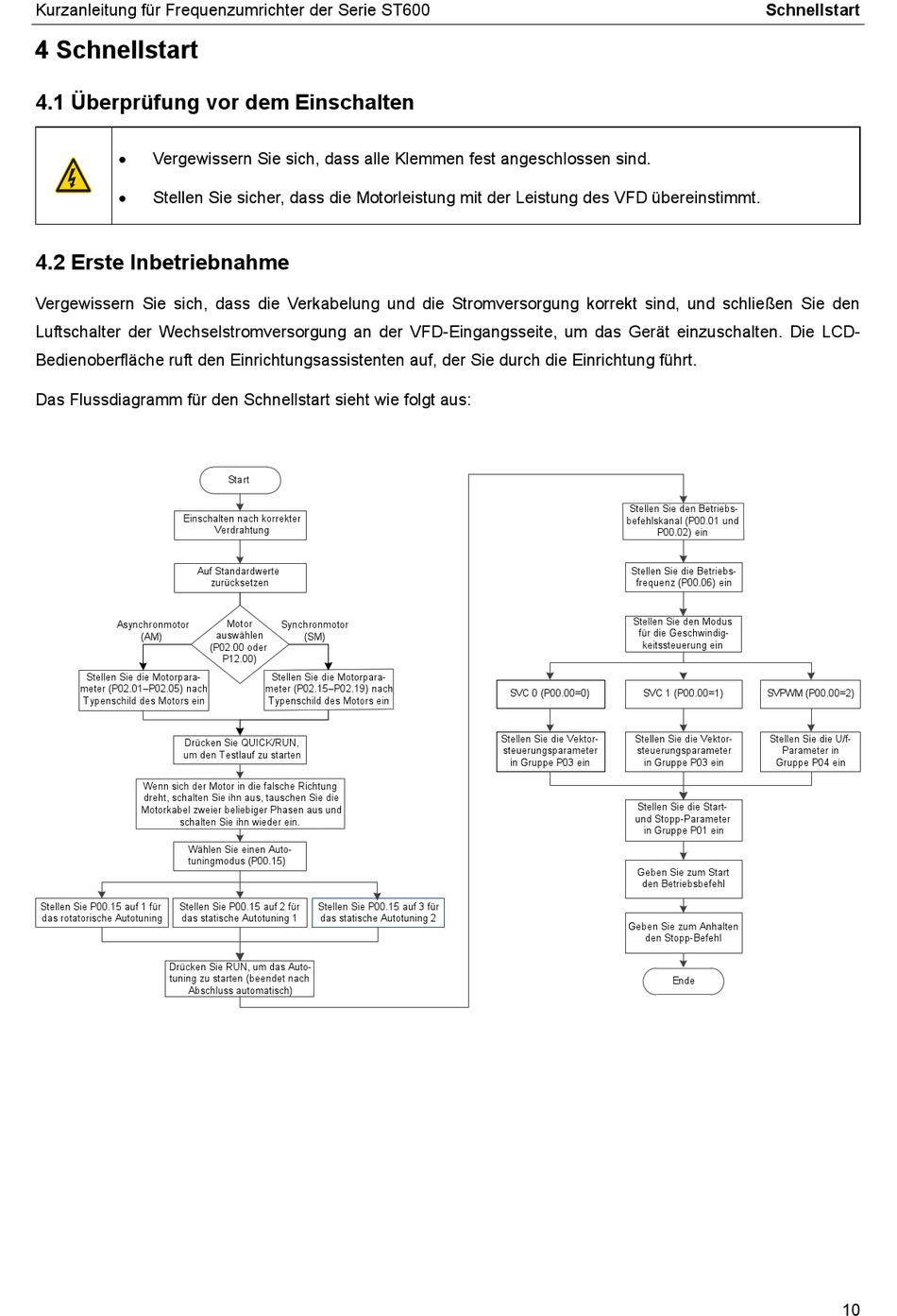

Das Flussdiagramm für den Schnellstart sieht wie folgt aus:
Einschalten nach korrekter
Auf Standardwerte
Asynchronmotor
(AM)
Stellen Sie die Motorpara-
meter (P02.01–P02.05) nach
Typenschild des Motors ein
Drücken Sie QUICK/RUN,
um den Testlauf zu starten
Wenn sich der Motor in die falsche Richtung
dreht, schalten Sie ihn aus, tauschen Sie die
Motorkabel zweier beliebiger Phasen aus und
schalten Sie ihn wieder ein.
Wählen Sie einen Auto-
tuningmodus (P00.15)
Stellen Sie P00.15 auf 1 für . Stellen Sie P00.15 auf 2 für
das rotatorische Autotuning das statische Autotuning 1
Drücken Sie RUN, um das Auto-
tuning zu starten (beendet nach
Abschluss automatisch)
Sta rt
Verdrahtung
zurücksetzen
Motor
Synchronmotor
auswählen
(SM)
(P02.00 oder
P12.00)
Stellen Sie die Motorpara-
meter (P02.15–P02.19) nach
Typenschild des Motors ein
Stellen Sie P00.15 auf 3 für
das statische Autotuning 2
Stellen Sie den Betriebs-
befehlskanal (P00.01 und
P00.02) ein
Stellen Sie die Betriebs-
frequenz (P00.06) ein
Stellen Sie den Modus
für die Geschwindig-
keitssteuerung ein
SVC 0 (P00.00=0) SVC 1 (P00.00=1)
Stellen Sie die Vektor- Stellen Sie die Vektor-
steuerungsparameter steuerungsparameter
in Gruppe P03 ein in Gruppe P03 ein
Stellen Sie die Start-
und Stopp-Parameter
in Gruppe P01 ein
Geben Sie zum Start
den Betriebsbefehl
Geben Sie zum Anhalten
den Stopp-Befehl
Schnellstart
SVPWM (P00.00=2)
Stellen Sie die U/f-
Parameter in
Gruppe P04 ein
Ende
