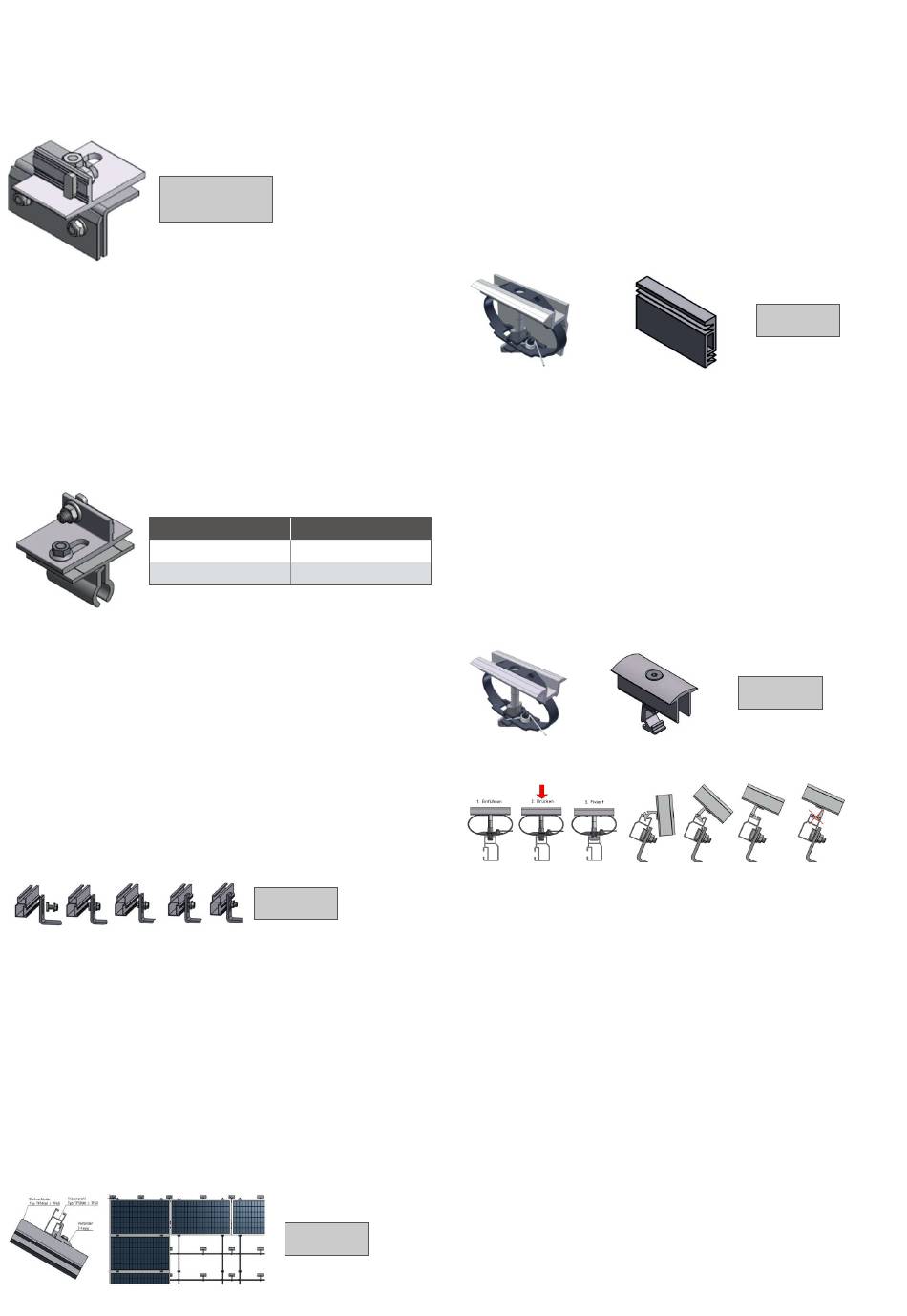

IV (a) Montage mit Blechfalzklemme
Blechfalzklemme positionieren und befestigen
Falzklemmen nach statischer Vorgabe (extern) auf dem Dach
befestigen.
Universalverbinder
Drehmoment:
Werkzeug:
Akku-Schrauber, Aufsatz
Material:
1× Blechfalzklemme (inkl. Universalverbinder)
IV (b) Kalzip®-Klemme positionieren und befestigen
Kalzip®-Klemme nach statischer Vorgabe (extern) auf dem Dach
befestigen.
Kalzip®-Klemme
Universalverbinder
Werkzeug:
Akku-Schrauber, Aufsatz SW 17
Material:
1× Kalzip®-Klemme (inkl. Universalverbinder)
V Montage Trägersystem
Schritt 1: Verbindungselement positionieren und befestigen
Verbindungselement einführen (z. B. TF 50+), ausrichten und
fixieren.
Werkzeug:
Akku-Schrauber, Aufsatz SW 17
Material:
Verbindungselement M 10,
Trägerprofil TF 50+, TF 50m, TF 60
Schritt 2 (optional): Befestigung bei zweilagigen
Trägersystem
Bei zweilagigem Trägersystem Trägerprofil (z. B. TF 50+) mit
Dachverbinder mittels Verbinder 2-lagig positionieren und
fixieren.
30 Nm
Bauteil
Drehmoment
6 Nm
30 Nm
Drehmoment:
30 Nm
Drehmoment:
15 Nm
Werkzeug:
Akku-Schrauber, Torx TX 40
Material:
1× Verbinder 2-lagig
VI Montage Modulklemmen
Schritt 1: Außenklemmen befestigen
Außenklemme setzen, Modul positionieren und Außenklemme
fixieren.
G3 – Außenklemme
G4 – AK Adapter
Werkzeug:
Akku-Schrauber, Bit TX 40
Material:
Außenklemme G3
Mittelklemme G4 und AK Adapter
Schritt 2: Mittelklemmen befestigen
Mittelklemme setzen, Modul positionieren und Mittelklemme
fixieren.
G3 – Mittelklemme G4 – Mittelklemme
Werkzeug:
Akku-Schrauber, Bit TX 40
Material:
Mittelklemme G3
Mittelklemme G4
Drehmoment:
15 Nm
Drehmoment:
15 Nm
