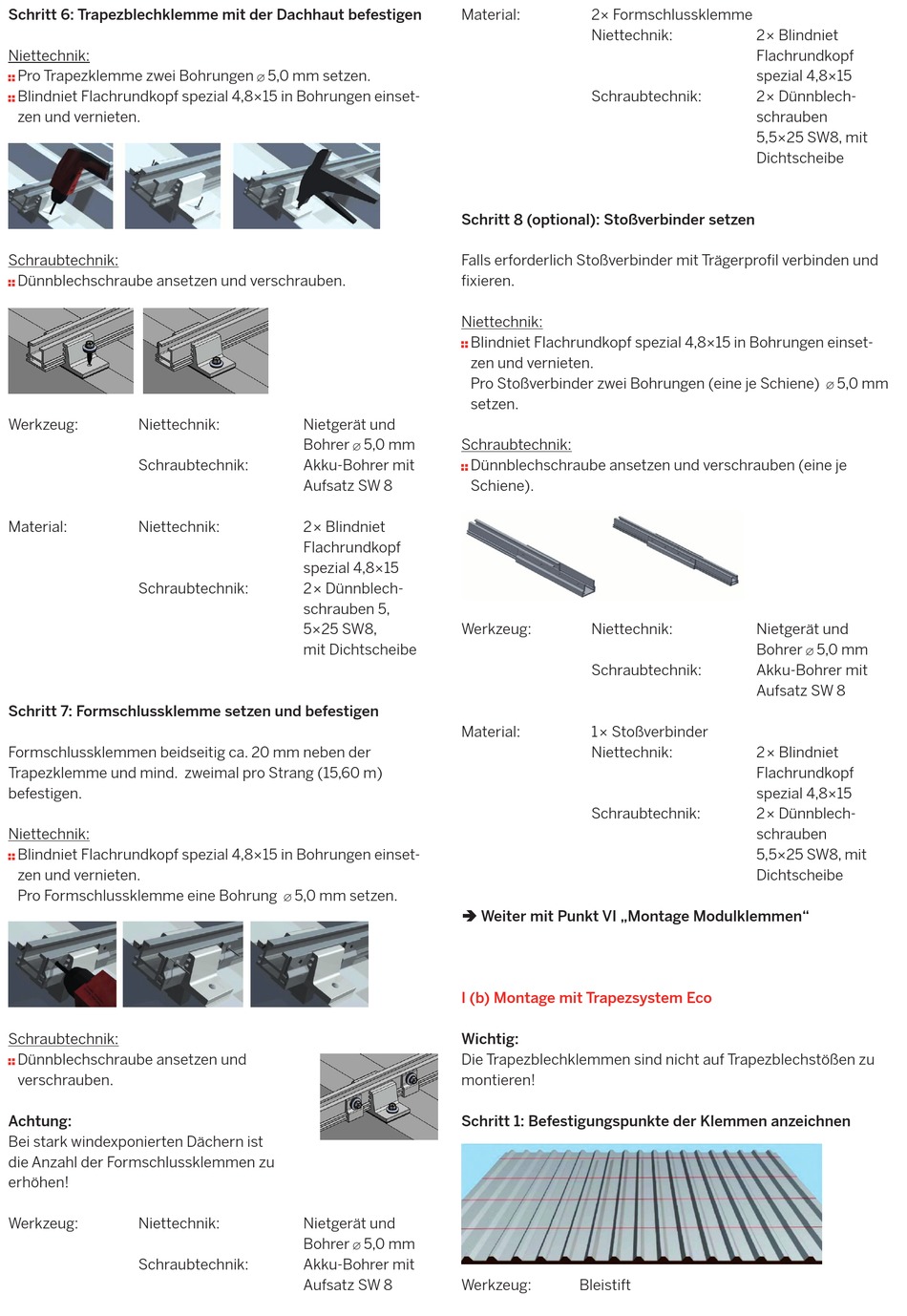

Schritt 6: Trapezblechklemme mit der Dachhaut befestigen
Niettechnik:
Pro Trapezklemme zwei Bohrungen 5,0 mm setzen.
Blindniet Flachrundkopf spezial 4,8×15 in Bohrungen einset-
zen und vernieten.
Schraubtechnik:
Dünnblechschraube ansetzen und verschrauben.
Werkzeug:
Niettechnik:
Schraubtechnik:
Material:
Niettechnik:
Schraubtechnik:
Schritt 7: Formschlussklemme setzen und befestigen
Formschlussklemmen beidseitig ca. 20 mm neben der
Trapezklemme und mind. zweimal pro Strang (15,60 m)
befestigen.
Niettechnik:
Blindniet Flachrundkopf spezial 4,8×15 in Bohrungen einset-
zen und vernieten.
Pro Formschlussklemme eine Bohrung
Schraubtechnik:
Dünnblechschraube ansetzen und
verschrauben.
Achtung:
Bei stark windexponierten Dächern ist
die Anzahl der Formschlussklemmen zu
erhöhen!
Werkzeug:
Niettechnik:
Schraubtechnik:
Material:
Schritt 8 (optional): Stoßverbinder setzen
Falls erforderlich Stoßverbinder mit Trägerprofil verbinden und
fixieren.
Niettechnik:
Nietgerät und
Bohrer 5,0 mm
Schraubtechnik:
Akku-Bohrer mit
Aufsatz SW 8
2× Blindniet
Flachrundkopf
spezial 4,8×15
2× Dünnblech-
schrauben 5,
5×25 SW8,
Werkzeug:
mit Dichtscheibe
Material:
5,0 mm setzen.
Weiter mit Punkt VI „Montage Modulklemmen"
I (b) Montage mit Trapezsystem Eco
Wichtig:
Die Trapezblechklemmen sind nicht auf Trapezblechstößen zu
montieren!
Schritt 1: Befestigungspunkte der Klemmen anzeichnen
Nietgerät und
Bohrer 5,0 mm
Akku-Bohrer mit
Aufsatz SW 8
Werkzeug:
2× Formschlussklemme
Niettechnik:
Schraubtechnik:
Blindniet Flachrundkopf spezial 4,8×15 in Bohrungen einset-
zen und vernieten.
Pro Stoßverbinder zwei Bohrungen (eine je Schiene)
setzen.
Dünnblechschraube ansetzen und verschrauben (eine je
Schiene).
Niettechnik:
Schraubtechnik:
1× Stoßverbinder
Niettechnik:
Schraubtechnik:
Bleistift
2× Blindniet
Flachrundkopf
spezial 4,8×15
2× Dünnblech-
schrauben
5,5×25 SW8, mit
Dichtscheibe
5,0 mm
Nietgerät und
Bohrer 5,0 mm
Akku-Bohrer mit
Aufsatz SW 8
2× Blindniet
Flachrundkopf
spezial 4,8×15
2× Dünnblech-
schrauben
5,5×25 SW8, mit
Dichtscheibe
