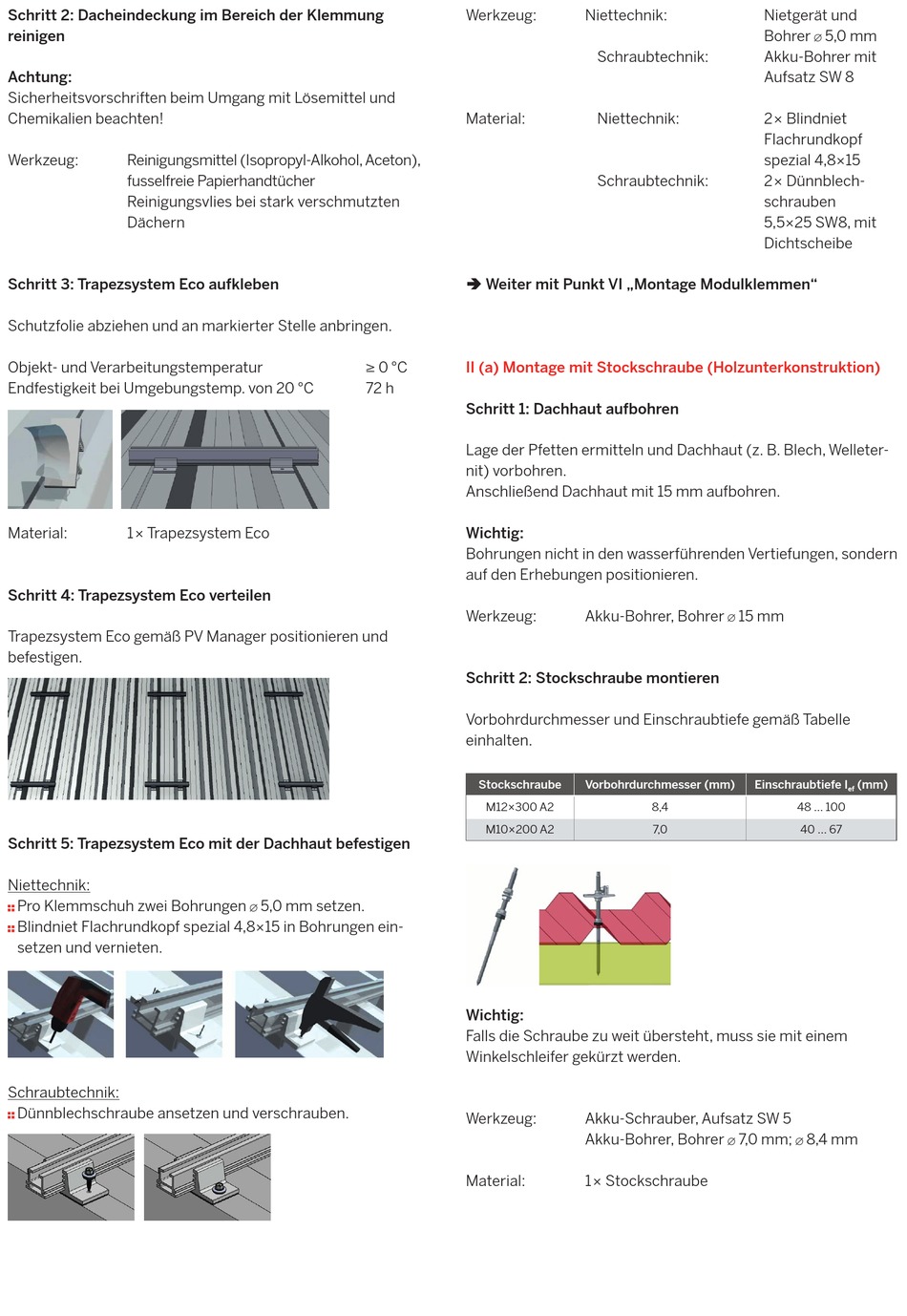

Schritt 2: Dacheindeckung im Bereich der Klemmung
reinigen
Achtung:
Sicherheitsvorschriften beim Umgang mit Lösemittel und
Chemikalien beachten!
Werkzeug:
Reinigungsmittel (Isopropyl-Alkohol, Aceton),
fusselfreie Papierhandtücher
Reinigungsvlies bei stark verschmutzten
Dächern
Schritt 3: Trapezsystem Eco aufkleben
Schutzfolie abziehen und an markierter Stelle anbringen.
Objekt- und Verarbeitungstemperatur
Endfestigkeit bei Umgebungstemp. von 20 °C
Material:
1× Trapezsystem Eco
Schritt 4: Trapezsystem Eco verteilen
Trapezsystem Eco gemäß PV Manager positionieren und
befestigen.
Schritt 5: Trapezsystem Eco mit der Dachhaut befestigen
Niettechnik:
Pro Klemmschuh zwei Bohrungen 5,0 mm setzen.
Blindniet Flachrundkopf spezial 4,8×15 in Bohrungen ein-
setzen und vernieten.
Schraubtechnik:
Dünnblechschraube ansetzen und verschrauben.
Werkzeug:
Material:
Weiter mit Punkt VI „Montage Modulklemmen"
II (a) Montage mit Stockschraube (Holzunterkonstruktion)
≥ 0 °C
72 h
Schritt 1: Dachhaut aufbohren
Lage der Pfetten ermitteln und Dachhaut (z. B. Blech, Welleter-
nit) vorbohren.
Anschließend Dachhaut mit 15 mm aufbohren.
Wichtig:
Bohrungen nicht in den wasserführenden Vertiefungen, sondern
auf den Erhebungen positionieren.
Werkzeug:
Schritt 2: Stockschraube montieren
Vorbohrdurchmesser und Einschraubtiefe gemäß Tabelle
einhalten.
Stockschraube
M12×300 A2
M10×200 A2
Wichtig:
Falls die Schraube zu weit übersteht, muss sie mit einem
Winkelschleifer gekürzt werden.
Werkzeug:
Material:
Niettechnik:
Schraubtechnik:
Niettechnik:
Schraubtechnik:
Akku-Bohrer, Bohrer 15 mm
Vorbohrdurchmesser (mm)
Einschraubtiefe I
8,4
7,0
Akku-Schrauber, Aufsatz SW 5
Akku-Bohrer, Bohrer 7,0 mm; 8,4 mm
1× Stockschraube
Nietgerät und
Bohrer 5,0 mm
Akku-Bohrer mit
Aufsatz SW 8
2× Blindniet
Flachrundkopf
spezial 4,8×15
2× Dünnblech-
schrauben
5,5×25 SW8, mit
Dichtscheibe
(mm)
ef
48 ... 100
40 ... 67
