Wichtige Hinweise
Montageanleitung „Kurzfassung" ersetzt nicht die ausführliche Montageanleitung. Eine ausführliche Montageanleitung finden Sie im
Produktshop im IBC SOLAR Fachpartnerportal.
Ihr IBC TopFix 200 Montagesystem wird komplett mit allem Zubehör geliefert.
Bitte überprüfen Sie vor Baubeginn die Vollzähligkeit anhand der Packliste und der Stückliste im Auftrag.
Empfohlene Werkzeuge
Akku-Schrauber/-Bohrer mit Drehmomentbegrenzung
Aufsatz/Biteinsatz: Torx TX 40, SW 5, SW 8, SW 9, SW 13, SW 17
Bohrer: 5,0 mm, 6,8 mm, 7,0 mm, 7,2 mm, 7,4 mm, 8,4 mm, 15 mm
Bleistift
Bandmaß
Gliedermaßstab
Richtschnur
Gabelschlüssel
Drehmomentschlüssel
Schraubenschlüssel
Normen und Vorschriften
Lesen Sie dieses Kapitel bitte in unserer ausführlichen Montageanleitung nach.

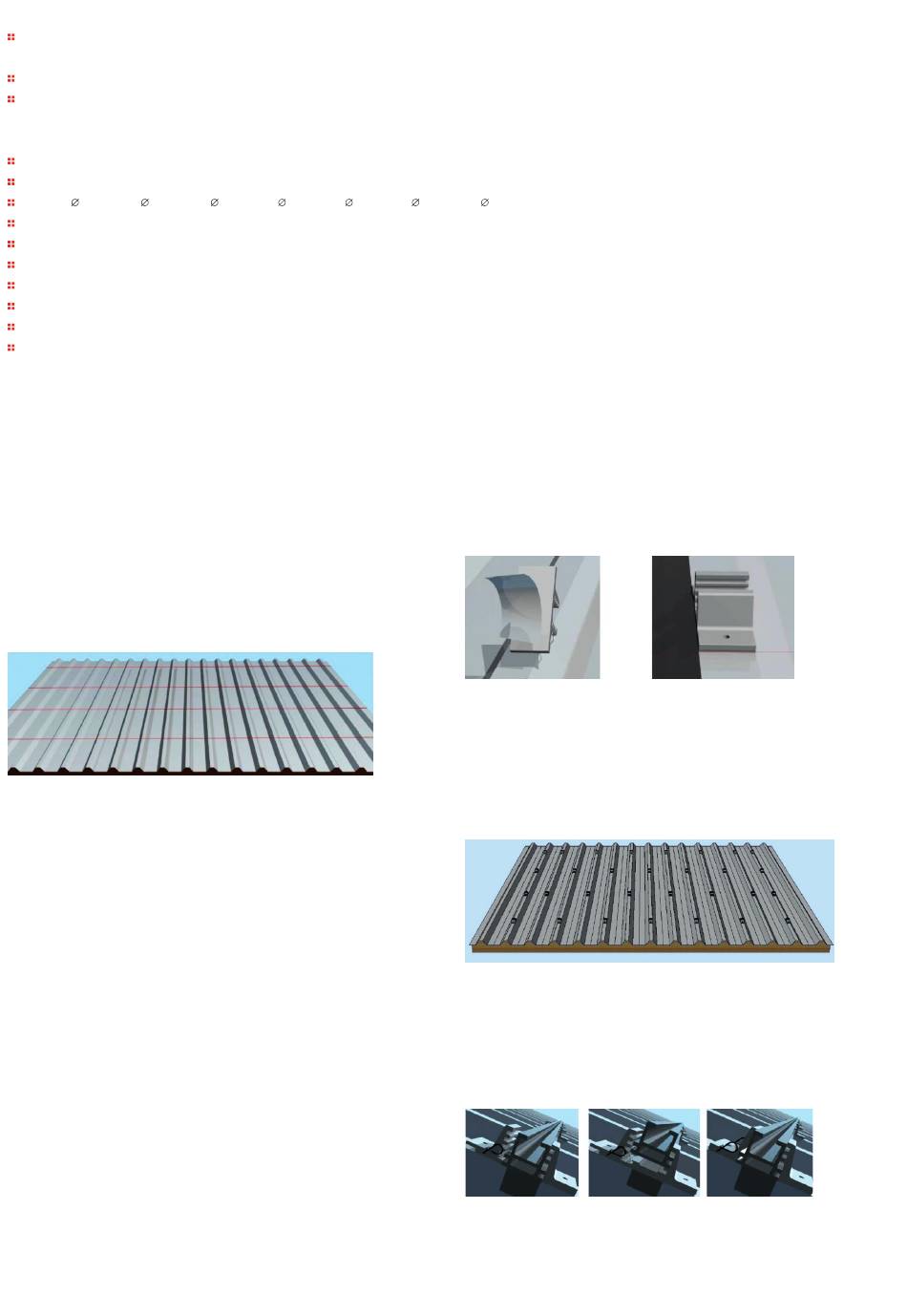

I (a) Montage mit Trapezblechklemme
Wichtig:
Die Trapezblechklemmen sind nicht auf Trapezblechstößen zu
montieren!
Schritt 1: Befestigungspunkte der Klemmen anzeichnen
Werkzeug:
Bleistift
Schritt 2: Dacheindeckung im Bereich der Klemmung
reinigen
Achtung:
Sicherheitsvorschriften beim Umgang mit Lösemittel und
Chemikalien beachten!
Werkzeug:
Reinigungsmittel (Isopropyl-Alkohol, Aceton),
fusselfreie Papierhandtücher
Reinigungsvlies bei stark verschmutzten
Dächern
Schritt 3: Trapezblechklemmen aufkleben
Trapezblechklemmen werden in einer Flucht und mit dem ver-
stellbaren Element in Firstrichtung ausgerichtet und aufgeklebt,
so dass das Trägerprofil Typ TF27-T spannungsfrei eingelegt
werden kann und in der Trapezblechklemme aufliegt.
Schutzfolie abziehen und an markierter Stelle anbringen.
Objekt- und Verarbeitungstemperatur
Endfestigkeit bei Umgebungstemp. von 20 °C
Material:
1× Trapezblechklemme
Schritt 4: Klemmen positionieren und befestigen
Klemmen gemäß Auslegung PV Manager anbringen.
Schritt 5: Trägerprofil einlegen und ausrichten
Trägerprofil TF27-T einlegen, ausrichten und anschließend
Klemme schließen.
Material:
Trägerprofil TF27-T
≥ 0 °C
72 h
