liegen, ist eine Einstellung erforderlich; fahren Sie mit
diesen Schritten fort.
7. Bewegen Sie die linke Seite der Maschine. Lösen Sie
(nicht entfernen) die hintere Sicherungsmutter am
Hängeprofil (Bild 37).
3
3
6
1. Hängeprofil
2. Hintere Sicherungsmutter
3. Seitliche Sicherungsmut-
ter
8. Lösen Sie die seitliche Sicherungsmutter am
Hängeprofil so viel, dass Sie die Ekzenterplatte
einstellen können (Bild 37).
Hinweis: Stellen Sie die Exzenterplatte mit einer
3/8-Zoll-Verlängerung auf einem Schraubenschlüssel
ein. Verstellen Sie die Höhe des Mähwerks und stellen
Sie die gewünschte Höhe mit dem Schraubenschlüssel
ein.
9. Stoppen Sie das Mähwerk an der eingestellten Stellung
und ziehen Sie die seitliche Sicherungsmutter am
Hängeprofil fest, um die neue Stellung zu arretieren
(Bild 37).
10. Setzen Sie das Nivellieren des Mähwerks fort und
prüfen Sie die Schnittmesserneigung in Längsrichtung;
siehe Einstellen der Schnittmesserneigung in
Längsrichtung".
4
1
2
5
G005074

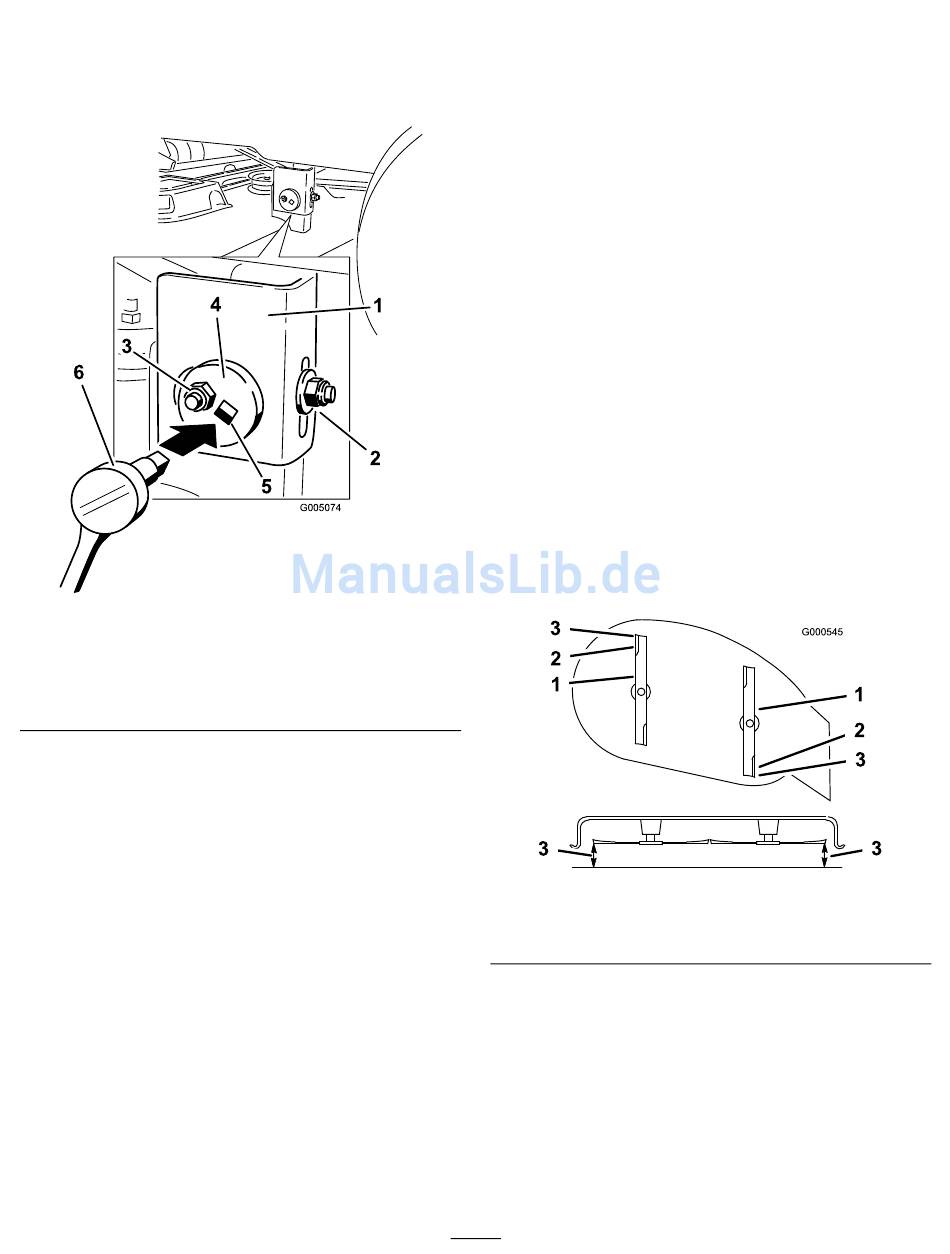

Bild 37
4. Exzentrische Einstellplatte
5. 3/8-Zoll-Vierkantloch
6. Sechskantschlüssel mit
Verlängerun von 3/8 Zoll
Einstellen der Schnittmesser-
neigung in Längsrichtung
Prüfen Sie die Schnittmesserneigung in Längsrichtung jedes
Mal, wenn Sie das Mähwerk einbauen. Stellen Sie vor
dem Prüfen der Neigung den Luftdruck in den Vorder-
und Hinterreifen auf den empfohlenen Wert ein, siehe
Prüfen des Reifendrucks". Wenn das Mähwerk vorne
nicht um 0 bis 6 mm tiefer liegt als hinten, stellen Sie die
Schnittmesserneigung wie folgt ein:
1. Stellen Sie den Traktor auf ebenem Gelände ab.
2. Kuppeln Sie den Zapfwellenantrieb (ZWA) aus.
3. Stellen Sie vor dem Verlassen des Fahrersitzes den
Motor ab, ziehen Sie den Schlüssel ab und warten Sie,
bis alle rotierenden Teile zum Stillstand gekommen
sind.
4. Prüfen Sie die seitliche Nivellierung des Schnittmessers
und stellen Sie sie ein, wenn das noch nicht getan
wurde; siehe Seitliches Nivellieren des Mähwerks".
5. Verschieben Sie den Schnitthöhenhebel in eine der
mittleren Kerben.
6. Messen Sie zwischen der Oberseite der Messerspitze
vorne und hinten und der ebenen Fläche (Bild 38).
Stellen Sie die vordere Sicherungsmutter ein, wenn die
vordere Schnittmesserspitze nicht um 0 bis 6 mm tiefer
als die hintere ist.
1. Messer in Längsrichtung
2. Äußere Schnittkanten
7. Lösen Sie dann die Klemmmutter (Bild 39).
31
Bild 38
3. Hier messen
