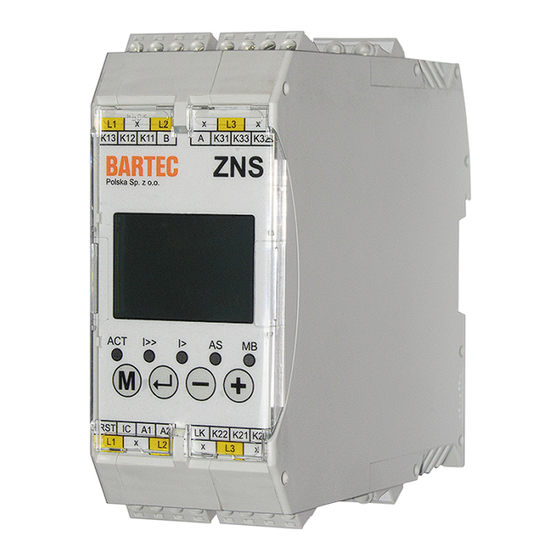

- Seite 1 Motorschutzgerät Typ ZNS: Modbus-Kommunikationsprotokoll Bedienungsanleitung Nr. BP/IOM/04/09 EXPROTEC Sp. z o.o. 43-100 Tychy ul. Graniczna 26A tel: +48 32 326 44 00 email: biuro@exprotec.pl 6. Mai 2022 Ausgabe 1.2.3...
- Seite 3 Inhaltsverzeichnis 1 Einführung ........2 Modbus .
- Seite 4 Abbildungsverzeichnis Tabellenverzeichnis Tabelle 1 Eingangsregister ......Tabelle 2 Geräte-ID ........Tabelle 3 Datenregister .
- Seite 5 Bedienungsanleitung Nr. BP/IOM/04/09 auf. 1.2.3 1 Einführung Dieses Handbuch beschreibt das Modbus-Kommunikationsprotokoll des Relais ZNS, das zum Schutz von Netz und Drehstrommotoren eingesetzt wird. Das Relais ZNS ist für die Zusammenarbeit mit externen Steuerungs- und Überwachungs- systemen über RS-485-Kommunikationsschittstelle unter Verwendung des MODBUS-Über- tragungsprotokolls ausgelegt.
- Seite 6 Bedienungsanleitung Nr. BP/IOM/04/09 auf. 1.2.3 3 Eingangsregister (Input Registers) 3.1 Eingangsdaten Tabelle 1: Eingangsregister Adresse Beschreibung Datentyp [0:1] uint 32 Effektivwert Phasenstrom L1 [mA] [2:3] uint 32 Effektivwert Phasenstrom L2 [mA] [4:5] uint 32 Effektivwert Phasenstrom L3 [mA] [6:7] uint 32 Wärmezustand auf Grund des Überstroms Phase L1 [100% •...
- Seite 7 Bedienungsanleitung Nr. BP/IOM/04/09 auf. 1.2.3 Adresse Beschreibung Datentyp [21] uint 16 Hilfswort für den Gerätezustand. Weitere Bits, mit dem Unwesentlichsten beginnend, entsprechen den Steuerzuständen weiterer Relais. Übrige Bits reserviert. [22] uint 16 Die Bits dieses Indexes sind Flags mit entschlüsselten Eingangssignalen: Bit 0: Zustand des Rücksetzeingangs (RST Bit 15: Zustand der Blockadeeingangs (BL) Übrige Bits reserviert.
- Seite 8 Bedienungsanleitung Nr. BP/IOM/04/09 auf. 1.2.3 Adresse Beschreibung Datentyp 7: Klasse 25 8: Klasse 30 9: Klasse 35 10: Klasse 40 11: Typ A 12: Typ B 13: Typ C 14: Typ D 15: Typ E 16: Typ F 17: Benutzerkurve Übrige Werte reserviert.
- Seite 9 Bedienungsanleitung Nr. BP/IOM/04/09 auf. 1.2.3 Adresse Beschreibung Datentyp Die folgenden vier Bits [11:8] bezeichnen die Konfiguration der Datenpa- rität der seriellen Übertragung. Die Bedeutung der abgelesenen Werte ist wie folgt: 0: Gerade 1: Ungerade 2: Null 3: Eins 4: Keine Übrige Werte reserviert.
- Seite 10 Bedienungsanleitung Nr. BP/IOM/04/09 auf. 1.2.3 Adresse Beschreibung Datentyp Der Status der Bits 5÷7 und die Art der Ansprechaktivität der Schutzglie- der „0” oder Signalbereitschaft „1” ändert sich automatisch auf Grund der Relaiskonfiguration. Beim Ausschalten des asymmetrischen Glieds oder des Kurzschlussglieds hat der Zustand der ihnen entsprechenden Bits keine Bedeutung.
- Seite 11 Bedienungsanleitung Nr. BP/IOM/04/09 auf. 1.2.3 5 Programmierung des Relais ZNS 5.1 Einführung Dieses Kapitel beschreibt die Fernparametrierung des Relais ZNS. Es wird nicht empfoh- len, den Inhalt von Daten zu ändern, die als „reserviert” gekennzeichnet sind. Im Falle von Bit-Einstellungen wird empfohlen, Nullen an unbenutzten Stellen einzugeben oder nicht zu ändern.
- Seite 12 Bedienungsanleitung Nr. BP/IOM/04/09 auf. 1.2.3 7 Bestellung und Kundendienst Bestellungen richten Sie bitte an folgende Anschrift: EXPROTEC Sp. z o.o. 43-100 Tychy, ul. Graniczna 26A Polen tel/fax: +48 32 326 44 00 +48 32 326 44 03 Internet: biuro@exprotec.pl www.exprotec.pl Der Austausch von Gehäusegruppen ist durch den Hersteller selbst oder eine vom Her- steller autorisierte Firma vorzunehmen.
- Seite 13 Bedienungsanleitung Nr. BP/IOM/04/09 auf. 1.2.3 Die Firma EXPROTEC schützt Menschen Die Firma EXPROTEC entwickelt und produziert inno- und Umwelt vative Komponenten und Systeme, die nach interna- durch tionalen Normen zertifiziert werden und in explosions- sichere Bauteile, gefährdeten Bereichen, dem Umweltschutz, Strahlen- Systeme und schutz und der Industrie Anwen-dung finden.
