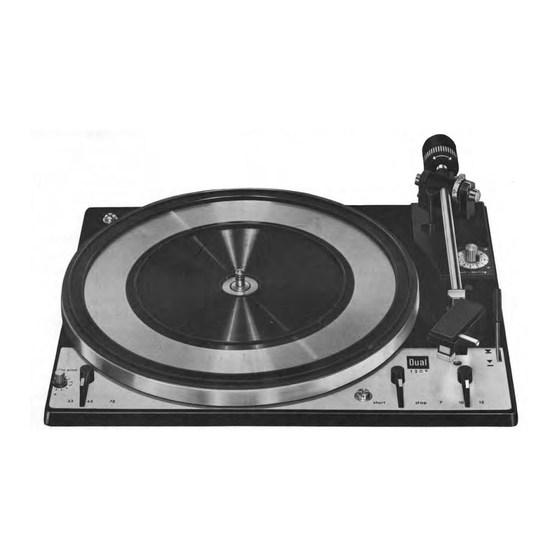

Dual 1209 Serviceanleitung

ei'
I-
ro
tc
cth A.
.
0
Dual
Für den Fachhandel
Ausgabe Januar 1971
Technische Daten
Stromart:
Nennspannung:
Antrieb:
Stromaufnahme:
Plattenteller:
Plattenteller-Drehzahlen:
Tonhöhenabstimmung:
Gleichlaufschwankungen:
Störspannungsabstand:
Tonarm:
Wirksame Tonarmlänge:
Tangentialer Spurfehlwinkel:
Lagerreibung:
Tonabnehmerkopf:
Gewicht:
Abmessungen und erforderlicher
Werkbrettausschnitt:
Dual 1209
Service-Anleitung
Wechselstrom 50 oder 60 Hz, umrüstbar durch Austausch der Antriebsrolle.
110 / 117 und 220 V, umschaltbar
4-Pol-Synchronmotor in Spaltpolausführung mit radial elastischer Aufhängung
bei 220V, 50 Hz ca. 64 mA bei 117V, 60 Hz ca. 115 mA
nichtmagnetischer, 1,9 kg schwerer Plattenteller, 270 mm 0
Massenträgheitsmoment: 1,9 10 5 g cm s
33 1/3, 45 und 78 U/min
Regelbereich 6%, auf alle drei Plattenteller-Drehzahlen wirkend (6% 72 Ton)
+ 0,09 % bewertet nach DIN 45 507
Rumpelfremdspannung 42 dB DIN 45 500
Rumpelgeräuschspannung 57 dB DIN 45 500
verwindungssteifer Ganzmetall-Tonarm vertikal spitzengelagert, horizontal
2-fach-Präzisionskugellager in gehärteten und polierten Lagerschalen.
206,0 mm
10 45' (innerhalb 55 mm bis 146 mm Plattenradius)
vertikal < 0,010 p I
bezogen auf die Nadelspitze
horizontal < 0,040 p
abnehmbar, geeignet zur Aufnahme aller Tonabnehmersysteme mit einem
Eigengewicht von 1-12 g und 1/2 " Befestigungsmaß
4,9 kg ohne Verpackung
sind der Einbauanleitung zu entnehmen
Dual Gebrüder Steidinger • 7742 St.GeorgeniSchwarzwald
