Montage der Kollektoren
In den Solarschläuchen zur Verbindung der Kollektoren untereinander
sind Stopfen eingesetzt.
1. Stopfen erst direkt vor der Montage des Solarschlauches herauszie-
hen.
2. Solarschlauch mit Federbandschelle auf den Kollektoranschluss
schieben.
3. Wenn sich die Federbandschelle direkt vor der Wulst befindet, Siche-
rungsring ziehen.
1.
2.

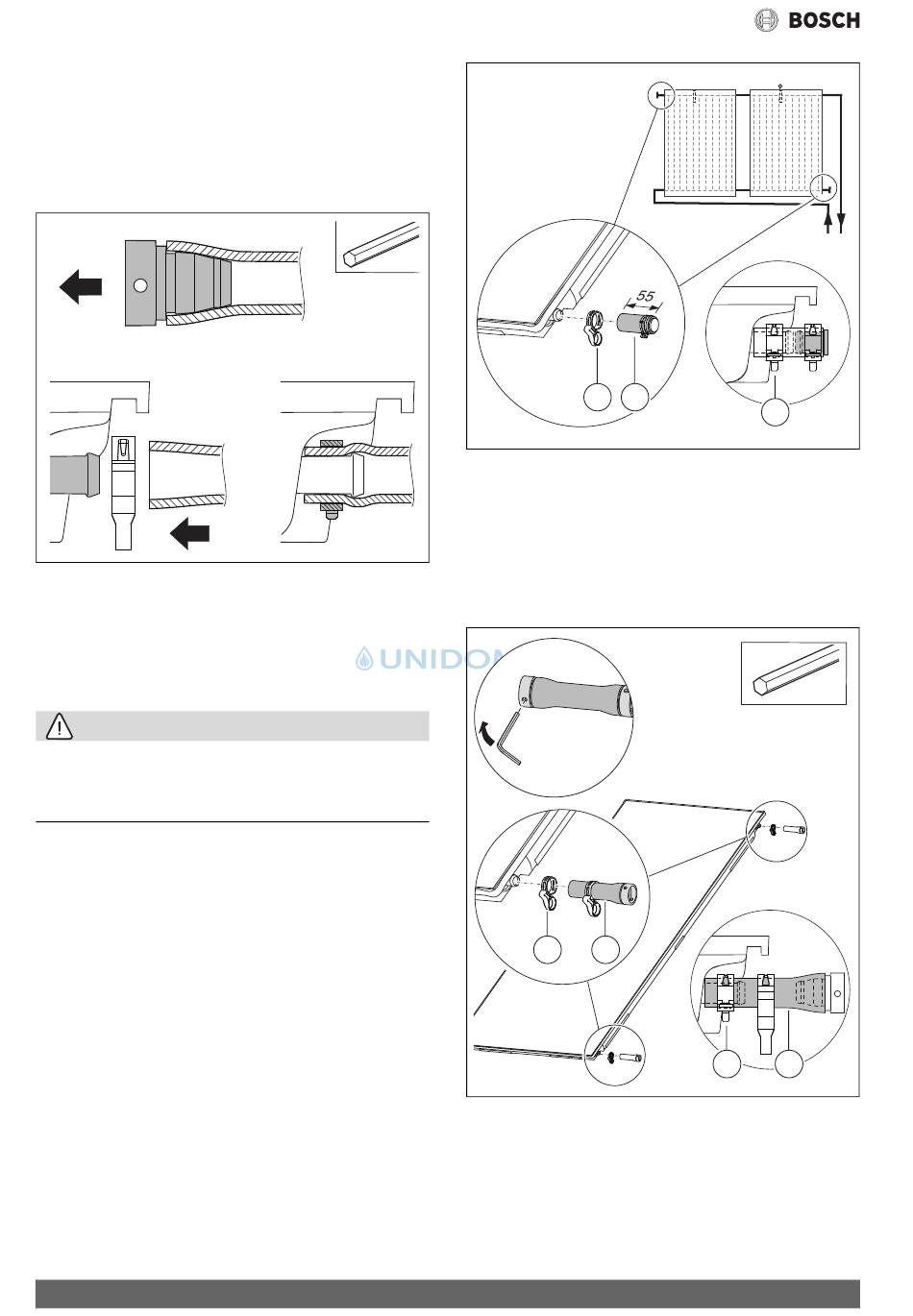

Bild 47 Montage des Solarschlauches
9.1
Kollektormontage am Boden vorbereiten
▶ Hinweise aus dem Kapitel "Anordnung der Kollektoren" beachten.
Beispielhaft wird im Folgenden der Vorlauf auf der rechten Kollektorfeld-
seite gezeigt und der erste Kollektor rechts montiert.
Stopfen montieren
VORSICHT:
Verletzungsgefahr und Undichtigkeiten durch ungesicherte Solar-
schläuche, da Solarflüssigkeit austreten kann.
▶ Jeden Solarschlauch am Kollektoranschluss mit einer Federband-
schelle sichern.
▶ Solarschläuche [2] mit vormontierten Stopfen auf die freien Kollek-
toranschlüsse stecken.
▶ Wenn sich die Federbandschelle [1] direkt vor der Wulst befindet,
den Sicherungsring ziehen.
22
6720640298-02.1ST
Bild 48 Stopfen montieren
Verbindungs-Set montieren
▶ Verbindungs-Set aus den Transportecken entnehmen.
1. Nur einen Stopfen mit Innensechskantschlüssel 5 mm herausziehen.
3.
2. Solarschlauch [2] mit Federbandschellen auf den Kollektoranschluss
stecken.
3. Wenn sich die Federbandschelle [1] direkt vor der Wulst befindet,
den Sicherungsring ziehen.
6720640298-34.2ST
Bild 49 Verbindungs-Set am zweiten Kollektor und alle weiteren montie-
1
2
1.
B
2.
1
2
ren
SO5000TF – 6720811386 (2019/10)
B B
A A
1
6720640298-33.1ST
3.
1
2
