Einsatzgrenzen Bedienung Verantwortungsbereiche Messung von Einzeldistanzen Entsorgung Dauermessung / Minimum- / Maximum-Messung Elektromagnetische Verträglichkeit (EMV) Addieren / Subtrahieren Verwendung des Produkts mit Bluetooth® Fläche Laserklassifizierung Volumen Beschilderung Speicher (letzte 10 Ergebnisse) Speicher löschen Timer (automatischer Auslöser) Pythagoras (2 Punkte) Würth WDM3-19... -
Seite 2: Übersicht

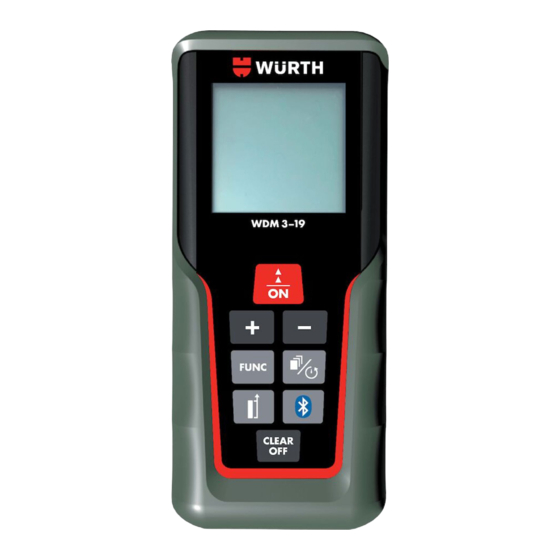

Übersicht Der Würth WDM3-19 ist ein Laserdistanzmessgerät Üb e r s i c h t 1 Display mit Laserklasse 2. Anwendungsbereiche siehe Kap- itel Technische Daten. 2 Ein / Messung 3 Addieren 4 Funktionen 5 Messebene 6 Zurück / Aus 7 Bluetooth® Smart... -
Seite 3: Technische Daten
*** Toleranzen gelten von 0,05 m bis 5 m mit einem Konfidenzniveau von 95 %. Bei günstigen Bedingungen kann sich die Toleranz um 0,10 mm/m bei Distanzen über 5 m verschlechtern. Bei ungünstigen Bedingungen kann sich die Toleranz um 0,15 mm/m bei Distanzen über 5 m verschlechtern. Würth WDM3-19... - Seite 4 Technische Daten Funktionen Distanzmessung Min- / Max-Messung Dauermessung Absteckung Addition / Subtraktion Fläche Volumen Malerfunktion (Fläche mit Teilmessungen) Pythagoras 2 Punkte, 3 Punkte Speicher 10 Ergebnisse Signalton Beleuchtetes Display Automatisches multifunktionales Endstück Bluetooth® Smart Würth WDM3-19...
-
Seite 5: Inbetriebnahme
Der Betreiber hat sicherzustellen, dass Verwendung, die zu schweren Per- alle Benutzer diese Hinweise ver- sonenschäden oder zum Tod führen stehen und befolgen. kann. VORSICHT Gebrauchsgefahr oder sachwidrige Verwendung, die zu geringen Per- sonenschäden, aber erheblichen Sach-, Vermögens- oder Umweltschäden führen kann. Würth WDM3-19... -
Seite 6: Batterien Einsetzen
Inbetriebnahme Batterien einsetzen Für einen zuverlässigen Betrieb empfehlen wir die Verwendung hochwertiger Batterien. Batterien wechseln, wenn das Bat- teriesymbol blinkt. Ein- / Ausschalten Gerät wird ausgeschaltet. Würth WDM3-19... -
Seite 7: Zurück
Inbetriebnahme Zurück Letzten Vorgang rückgängig machen. Aktuelle Funktion verlassen und in den Standardbetriebsmodus zurückkehren. Meldungscodes Wird die Meldung "i" in Kom- bination mit einer Zahl angezeigt, Hinweise im Abschnitt Meldungscodes beachten. Beis- piel: Würth WDM3-19... -
Seite 8: Einstellung Der Messebene
Die Distanz wird ausgehend von der Die Distanz wird ausgehend von der Vorderseite des Geräts ermittelt. Rückseite des Geräts ermittelt (Stand- ardeinstellung). Multifunktionales Endstück Die Ausrichtung des Endstücks wird automatisch erkannt und der Nullpunkt entsprechend ange- passt. Würth WDM3-19... -
Seite 9: Einstellung Der Einheit
Inbetriebnahme Einstellung der Einheit Wechsel zwischen den folgenden Ein- heiten: 0.000 m 0.0000 m 0.00 ft Beide Tasten gleichzeitig drücken. 0'00" 1/32 0,000 in 0 in 1/32 Signalton Beide Tasten gleichzeitig drücken. Würth WDM3-19... -
Seite 10: Bedienung
Dient zur Messung von Raum- Beendet die Dauermessung / Min- diagonalen (Maximalwerte) oder Hori- imum- / Maximum-Messung. zontaldistanzen (Minimumwerte). Die gemessene Minimum- und Max- imumdistanz wird angezeigt (min, max). Der zuletzt gemessene Wert wird in der Hauptzeile angezeigt. Würth WDM3-19... -
Seite 11: Addieren / Subtrahieren
Bedarf wiederholen. Anhand dieser Vorgangsweise können auch Flächen oder Volu- men addiert und subtrahiert wer- den. Hierbei ist die Taste ON zu drücken, um das Ergebnis Die nächste Messung wird zur anzuzeigen. vorhergehenden addiert bzw. von dieser subtrahiert. Würth WDM3-19... -
Seite 12: Fläche
Hauptzeile, der Messwert darüber angezeigt. Maler- funktion: Nach der ersten Mes- sung + oder - drücken. Wandlängen messen und addieren oder subtrahieren. Sch- liesslich Wandhöhe als zweite Länge messen, um die Wand- Der Umfang wird angezeigt. fläche zu ermitteln. Würth WDM3-19... -
Seite 13: Volumen
Bedienung Volumen Laser auf ersten Zielpunkt richten. Laser auf zweiten Zielpunkt richten. Laser auf dritten Zielpunkt richten. Umfang und Wandfläche werden angezeigt. Würth WDM3-19... -
Seite 14: Speicher (Letzte 10 Ergebnisse)
Bedienung Speicher (letzte 10 Ergebnisse) Die letzten 10 Werte werden Durch die letzten 10 Werte navi- angezeigt. gieren. Speicher löschen Beide Tasten gleichzeitig drücken. Der Speicher wird vollständig gelöscht. Würth WDM3-19... -
Seite 15: Timer (Automatischer Auslöser)
Countdown angezeigt. Die verzögerte Auslösung wird z.B. für präzises Anzielen auf grosse Ent- fernungen empfohlen. So kann Verzögerung des automatischen ein Wackeln des Geräts beim Auslösers einstellen (max. 60 sec, Drücken der Messtaste ver- Standardeinstellung = 5 sec). mieden werden. Würth WDM3-19... -
Seite 16: Pythagoras (2 Punkte)
Laser auf oberen Punkt richten. Laser rechtwinklig auf unteren Punkt richten. Das Ergebnis wird in der Hauptzeile, die gemessene Distanz darüber angezeigt. Drücken der Messtaste für 2 sec in dieser Funktion aktiviert auto- matisch die Minimum- / Max- imum-Messung. Würth WDM3-19... -
Seite 17: Pythagoras (3 Punkte)
Laser rechtwinklig auf den Messpunkt richten. Das Ergebnis wird in der Hauptzeile, die gemessene Distanz darüber angezeigt. Drücken der Messtaste für 2 sec in dieser Funktion aktiviert auto- matisch die Minimum- / Max- imum-Messung. Laser auf unteren Punkt richten. Würth WDM3-19... -
Seite 18: Absteckung
Gerät einen Sig- nalton ab. Diese Funktion kann durch Drücken der Taste Zurück / Aus beendet werden. Gerät langsam entlang der Absteck- 0,240 m Abstand bis zur nächsten linie bewegen. Die Distanz zum näch- 0,625 m Distanz. sten Absteckpunkt wird angezeigt. Würth WDM3-19... -
Seite 19: Bluetooth® Smart
Wir übernehmen keine Gewähr- leistung für kostenlose Würth Soft- ware und leisten keinen Support. Wir lehnen jegliche Haftung aus der Verwendung der kostenlosen Software ab und sind weder zur Fehlerbehebung noch zur Bereit- stellung von Upgrades ver- pflichtet. Würth WDM3-19... -
Seite 20: Meldungscodes
Andere Zieloberfläche verwenden (z. B. weisses Papier). Empfangssignal zu stark Andere Zieloberfläche verwenden (z. B. weisses Papier). Zu viel Hintergrundlicht Zielbereich abdunkeln. * Werden andere Meldungscodes häufig auch nach Ein- und Ausschalten des Geräts angezeigt, wenden Sie sich bitte an Ihren Händler. Würth WDM3-19... -
Seite 21: Pflege
Pflege Gerät mit einem feuchten, weichen Tuch P f l e g e reinigen. Gerät niemals in Wasser eintauchen. Keine aggressiven Reinigungs- oder Lösungsmittel verwenden. Würth WDM3-19... -
Seite 22: Garantie
Reparatur beseitigt. Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße Behandlung zurückzuführen sind, sind von der Garantie ausgeschlossen. Beanstandungen können nur anerkannt werden, wenn das Gerät unzerlegt einer Niederlassung, einem Außen- dienstmitarbeiter oder einer Kundendienststelle für Druckluft- und Elektrowerkzeuge von Würth übergeben wird. Würth WDM3-19... -
Seite 23: Sicherheitshinweise
Personenschäden oder zum Tod führen kann. VORSICHT Gebrauchsgefahr oder sachwidrige Verwendung, die zu geringen Personenschäden, aber erheb- lichen Sach-, Vermögens- oder Umweltschäden führen kann. Nutzungsinformationen, die dem Benutzer helfen, das Produkt technisch richtig und eff- izient einzusetzen. Würth WDM3-19... -
Seite 24: Sachwidrige Verwendung
(z. B. bei der Durchführung von Mes- sungen an Straßen, auf Baustellen usw.) Bewusstes oder leichtsinniges Hantieren auf Gerüsten, beim Besteigen von Leitern, beim Messen in der Nähe laufender Maschinen oder offener Maschinenele- mente oder Anlagen Direktes Zielen in die Sonne Würth WDM3-19... -
Seite 25: Verantwortungsbereiche
Entsorgung stehen auf unserer Homepage zum Verständnis der Sicherheitshinweise auf Download bereit. dem Produkt und der Instruktionen in der Gebrauchsanweisung. Kenntnis der ortsüblichen Sich- erheitsvorschriften zur Unfallverhütung. Gerät zu jeder Zeit vor dem Zugriff unberechtigter Personen schützen. Würth WDM3-19... -
Seite 26: Verwendung Des Produkts Mit Bluetooth
Der direkte Blick in den Strahl mit optischen Hil- izinischen Anlagen betreiben. fsmitteln (z. B. Ferngläser, Fernrohre) kann gefähr- lich sein. Gerät nicht in Flugzeugen betreiben. Gerät nicht über längere Zeiträume in VORSICHT unmittelbarer Körpernähe betreiben. Der Blick in den Laserstrahl kann für die Augen gefährlich sein. Würth WDM3-19... -
Seite 27: Beschilderung
Sicherheitshinweise Beschilderung Änderungen (Abbildungen, Beschreibungen und technische Daten) vorbehalten. Würth WDM3-19...
