Montage
10
4.3.2
Einbau der Armatur in den Prozess
WARNUNG
L
Bei austretendem Prozessmedium besteht Verletzungsgefahr durch hohen Druck,
hohe Temperatur oder durch chemische Gefährdung.
‣
Schutzhandschuhe, Schutzbrille und Schutzkleidung tragen.
‣
Die Armatur nur bei leeren und drucklosen Rohrleitungen montieren.
Die Armatur wie folgt einbauen:
1. Die beiden O-Ringe der Tri-Clamp-Anschlüsse mit einem dünnen Fettfilm (z.B.
Klüber Paraliq GTE 703)versehen.
2. Die beiden O-Ringe in die Nuten der Tri-Clamp-Anschlüsse positionieren.
3. Die beiden Klammern befestigen und darauf achten, dass die O-Ringe nicht verrut-
schen.
4.4

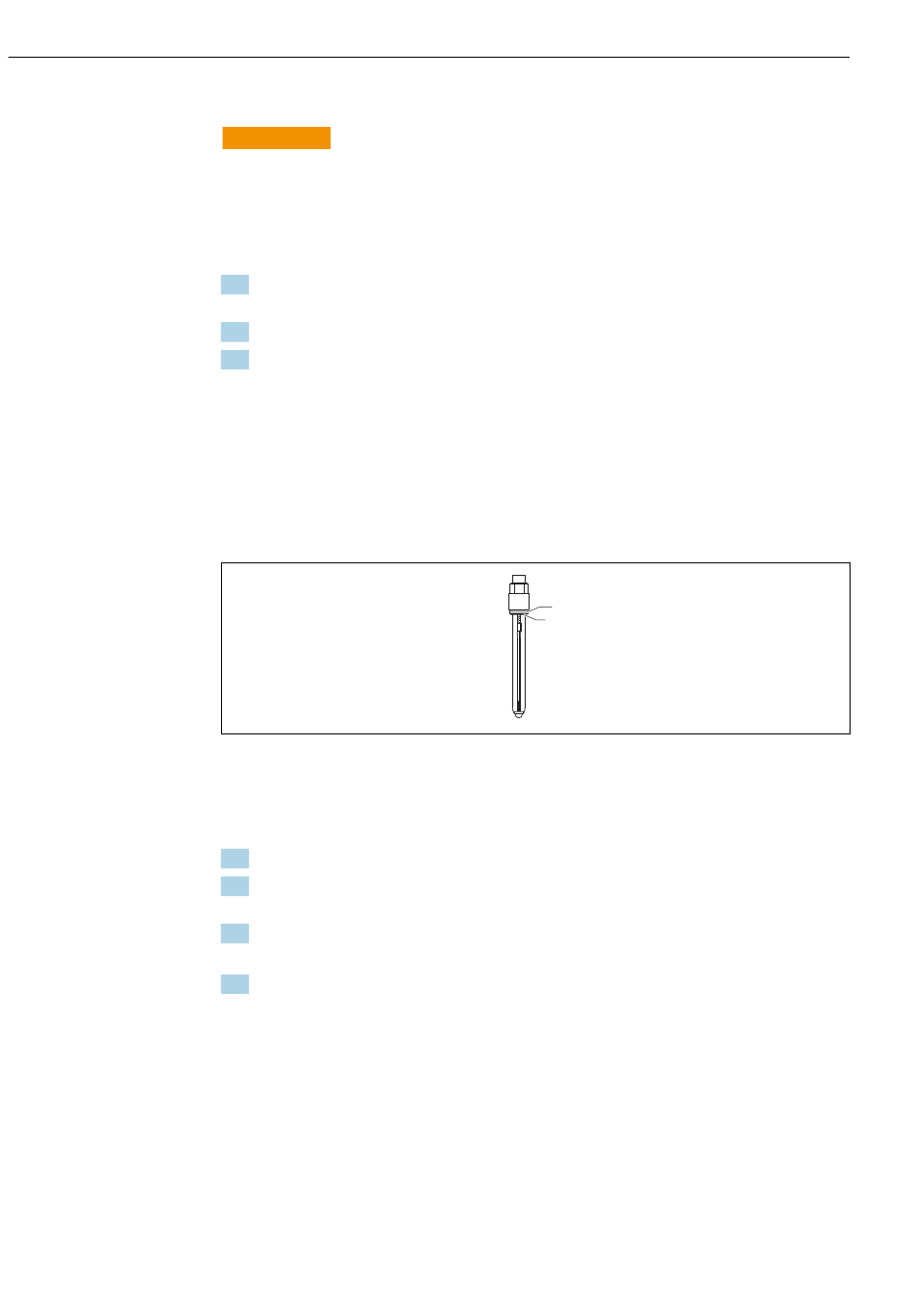

Sensoreinbau
Sie können nur Sensoren einbauen, die folgende Voraussetzungen erfüllen:
• Gewindesteckkopf Pg 13,5
• 120 mm Schaftlänge
• 12 mm Schaftdurchmesser
3
Sensor
1
Druckring
2
O-Ring
1. Die Schutzkappe des Sensors entfernen.
2. Kontrollieren, dass der O-Ring (Pos. 2) und der Druckring (Pos. 1) am Sensorschaft
vorhanden sind.
3. Den Sensorschaft mit Wasser befeuchten.
Der Sensor läßt sich nun leichter einschrauben.
4. Den Sensor handfest einschrauben (3 Nm (2,2 lbf ft)).
4.5
Montagekontrolle
‣
Nach der Montage alle Anschlüsse auf festen Sitz und Dichtheit prüfen.
1
2
CYA680
A0007392
