Rotovent RS5 Swing Montage- Und Bedienungsanleitung

Sehr geehrter Kunde,
Sie haben ein Produkt von hoher Qualität, Funktion und Sicherheit erworben. Beachten Sie bitte unbedingt die unten angeführten Sicherheits-
und Montagehinweise bevor Sie mit der Montage des Produktes beginnen. Eine leichte Unwucht des Rotors ist produktionsbedingt und hat
keinerlei Einfluss auf die Wirkungsweise.
1) Benutzen Sie zum Auspacken sowie zur Montage unbedingt geeignete Arbeitshandschuhe wenn möglich aus schnittschützendem Material, da der
Lamellenrotor des Rotovent
2) Achten Sie bitte darauf dass Sie bei der Handhabung des Rotovent

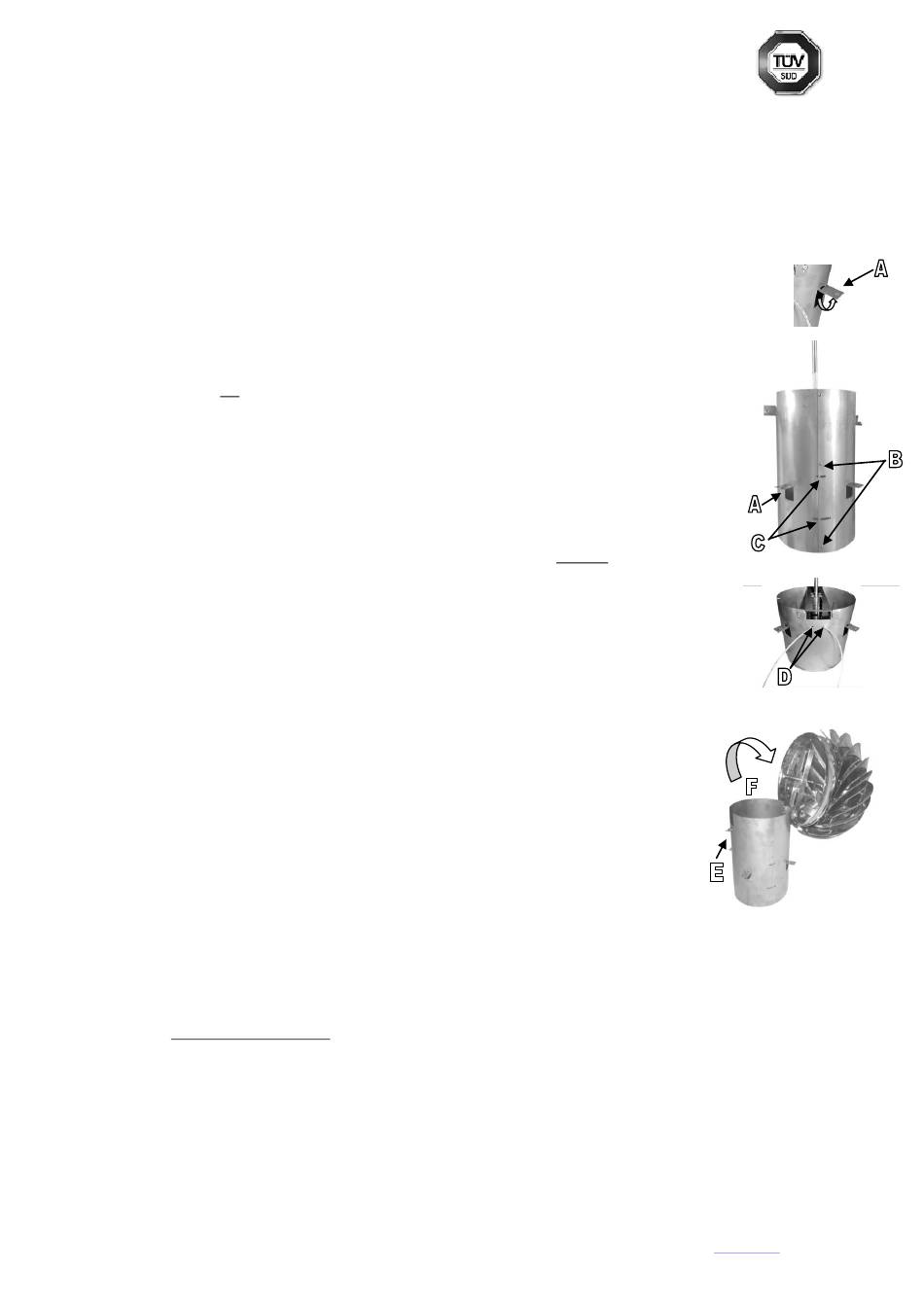

3) Biegen Sie als erstes die vier vorhanden Aufliegelaschen heraus (siehe A). Diese sind von innen nach außen mit dem Finger um
90° herauszudrücken.
4) Dieses Modell ist als passgenaues Stecksystem ausgeführt und werkseitig 4mm kleiner als dem angegebenen Durchmesser
eingestellt. Ist eine größere Differenz als 4mm zwischen Schornsteininnendurchmesser und Rotovent vorhanden, kann der
®
Rotovent durch die im Punkt 5 beschriebenen Verjüngungs- bzw. Erweiterungsmöglichkeiten dem bestehenden
Schornstein angepasst werden.
®
Der Rotovent muss nun soweit IN den Schornstein oder das Rauchrohr hineingesteckt werden,dass er gleichmäßig an
den dafür vorgesehenen vier Auflageflächen (siehe A) aufliegt.
ACHTUNG ... Den Rotovent nicht mit Gewalt in den Kamin einstecken!
5) Sollte ein vollkommenes, leichtes Einstecken nicht möglich sein, oder der Rotovent
locker im Schornstein sitzt, ist der Schornsteininnendurchmesser oder der Rotovent
verjüngen.
®
Die Rotovent sind mit einem speziellen Langlochsystem ausgestattet, welches erlaubt den Rotovent® im
Einsteckbereich um bis zu max. 8mm zu vergrößern oder zu verkleinern. Damit können Sie den Rotovent
Ihren Schornstein anpassen. Entfernen Sie die mittlere und untere Niete (siehe B) (ausbohren od. abflexen) und
vergrößern oder verkleinern Sie den Unterteil des Rotovent
eingestellten Durchmesser nun über die Langlöcher (siehe C) wieder mit Edelstahlnieten.
®
6) Der Rotor des Rotovent RS5 Swing verfügt über eine Kippvorrichtung, sodass er für eine Kehrung von oben nicht mehr
aus dem Schornstein entfernt werden muss. Daher sollte der Unterteil des Rotovent® unbedingt zur Sicherung fest im
Schornstein verankert werden.
Dies kann durch Einkleben mit Hochtemperatursilikon oder einer mechanischen Befestigung durch Dübel und Schrauben
erfolgen. Hierfür finden Sie auf den heraus biegbaren Seitenlaschen (siehe A) die dafür vorgesehenen Löcher.
Durch das Fixieren des Rotovent im Schornstein wird einerseits gewährleistet, dass der Rotovent
ist und andererseits beim Aufklappen und Kehren keinerlei Gefahr besteht, dass der Rotovent
Zusätzlich könnte noch eine Absturzsicherung angebracht werden. Dazu fädeln Sie ein ummanteltes Nirostahlseil (optional
auch bei uns als Sicherungsset erhältlich) durch die beiden vorbereiteten Löcher (siehe D) oberhalb der Auflageflächen.
Dann legen Sie das Seil rund um den Kamin (Schornstein) und verbinden anschließend beide Enden fest mit den dem Set
beiliegenden Niroklemmen.
Der Rotovent® muss gerade montiert werden, damit ein gleichmäßiger Rundlauf gewährleistet ist und eine
einseitige Abnützung der Lagereinheit verhindert wird.
Achten Sie bei der Montage auch darauf, dass jederzeit sicher gestellt ist, dass sich der Rotor des Rotovent
und ungehindert um seine eigene Achse drehen kann.
7) Für die Kehrung des Schornsteins kann der Rotovent
darauf, dass bei der Handhabung des Rotovent
Feststellflügelschraube (siehe E) seitlich, knapp unterhalb des Rotors durch 2-3 Umdrehungen. Drehen Sie die
Flügelschraube NICHT ganz heraus um den Verlust der Schraube vorzubeugen. Anschließend läßt sich der Rotor
leicht aufklappen. Senken Sie diesen nun vorsichtig auf der gegenüberliegenden Seite ab (siehe F). Nach der
Kehrung klappen Sie den Rotor wieder zurück und fixieren ihn wieder mit der Flügelschraube.
8) In der Regel müssen Schornsteine mit einem Blitzschutzsystem ausgestattet sein und alle Metallteile des
Bauwerkes (z.b. metallene Kamindächer, metallene Kaminaufsätze, ect.) mit den Ableitern verbunden sein.
Stahlschornsteine können jedoch als durchgehende Metallkonstruktion betrachtet werden und sind folglich als
eigenes Blitzschutzsystem zu sehen.
®
9) Der Rotovent RS5 SWING ist vor Kindern sicher aufzubewahren !!
®
10) Der Rotovent RS5 SWING ist für die Verwendung als Schornsteinaufsatz für sämtliche Heizsysteme und Abgasanlagen als auch in der
Ablufttechnik (z.B. Bad, WC, Keller, Garagen, Dächer, verschiedenste Räume etc.) geeignet. Für jede anderweitige Benutzung wird seitens des
Herstellers keinerlei Haftung übernommen.
11) Um eine optimale Funktion zu gewährleisten, sollte eine regelmäßige Sichtkontrolle vom Boden aus erfolgen.
WICHTIGER HINWEIS – Sollte der Rotovent aus irgendeinem Grund irgendwann einmal blockiert sein und sich trotzt ausreichend Wind nicht mehr
drehen besteht KEIN Grund zur Beunruhigung. Der Rotovent hat zwar in diesem Fall nicht mehr seine volle Leistung, arbeitet aber nach wie vor
zuverlässig und effektiv als Windabweiser und Schutzsystem vergleichsweise wie andere erhältliche starre Schornsteinaufsätze. Dies wurde auch
durch umfangreiche Tests des TÜV SÜD bestätigt. Es geht aber auch im blockierten Zustand KEINE GEFAHR von einem Rotovent aus.
12) Reparaturen dürfen nur von der Herstellerfirma, oder einer von der Fa. Rotovent
Beschädigungen oder sonstigen Folgen, welche aus einer unsachgemäßen Montage bzw. Verwendung des Rotovent
übernimmt der Hersteller keine Haftung.
13) Die reflektierende Oberfläche des Edelstahles (im Falle dass der S-Line Rotors in hochglanz poliert ausgeführt ist) kann eine Blendwirkung
hervorrufen, die als störend für das Umfeld empfunden werden kann. Sollte dies der Fall sein, kann ein Blendschutz durch Aufsprühen einer
Edelstahlfarbe oder handelsüblichen Zinksprays erfolgen. Auch die Verwendung von sonstigen farbigen Lacken ist zulässig.
14) Es ist sicher zustellen, dass der Kaminaufsatz nur für befugte und unterwiesene Personen zugänglich ist.
15) Nationale Vorschriften, welche nicht in dieser Montage- und Betriebsanleitung angeführt sind, sind zu beachten.
ROTOVENT SYSTEMS™ Etrichgasse 32, 6020 Innsbruck, Tel. 0043-512-395111-0, Fax. 0043-512 395111-22, e-mail: service@rotovent.at, HP:
Montage und Bedienungsanleitung
Rotovent
(auch mit Zyklon Rotor erhältlich)
®
RS5 S-Line aus teils scharfen Metallkanten besteht.
®
RS5 SWING aufgeklappt werden. Bitte achten Sie unbedingt
®
geeignete Schutzhandschuhe getragen werden. Lösen Sie die
Sollten noch weitere Fragen bestehen wenden Sie sich bitte an Ihren Händler oder direkt an
®
RS5 Swing
®
die Lamellen nicht verbiegen.
®
sich im eingesteckten Zustand
®
entsprechend zu erweitern oder zu
®
soweit wie notwendig. Dann fixieren Sie den neu
®
®
herausgehebelt wird.
®
Systems autorisierten Fachperson durchgeführt werden. Für
Bauamtl. Prüfzeugnis
P-BAY 09-0047
®
perfekt an
ausreichend gesichert
®
frei
®
RS5 SWING resultieren,
www.rotovent.at
