Anschlussklemmen
N
Neutralleiter
PE
Schutzleiter
L
Stromführender Leiter; Phase
L
Stromführender Leiter; Phase
BUS OUT 1
Ausgang Video-Innenstation 1
BUS OUT 2
Ausgang Video-Innenstation 2
l
optional:
BUS OUT 3
Ausgang Video-Innenstation 3
BUS OUT 4
Ausgang Video-Innenstation 4
NO / COM / NC
Relais
BUS 1 / 2 (IM)
Eingang Video-Außenstation 1
BUS 1 / 2 (DS)
Ausgang Video-Außenstation 2
Inbetriebnahme
WARNUNG!
Beachten Sie bei Arbeiten an Anlagen mit Netzanschluss von 230 V Wechselspannung die
Sicherheitsanforderungen nach DIN VDE 0100.
• Das Gerät hat keinen separaten Ein-/Ausschalter. Nachdem die Stromzufuhr hergestellt
worden ist, startet die Anlage automatisch.
• Bei Installations- und Wartungsarbeiten ist die Anlage spannungsfrei zu schalten.
► Installieren Sie Anlage vollständig.
► Schalten Sie die Netzspannung ein.
Die rote LED des Versorgungs- und Steuergerätes leuchtet.
Hergestellt für:
tecget GmbH
Schafjückenweg 1
26180 Rastede
Tel.: +49 421 94803880
25
Lebensgefahr durch elektrischen Schlag.

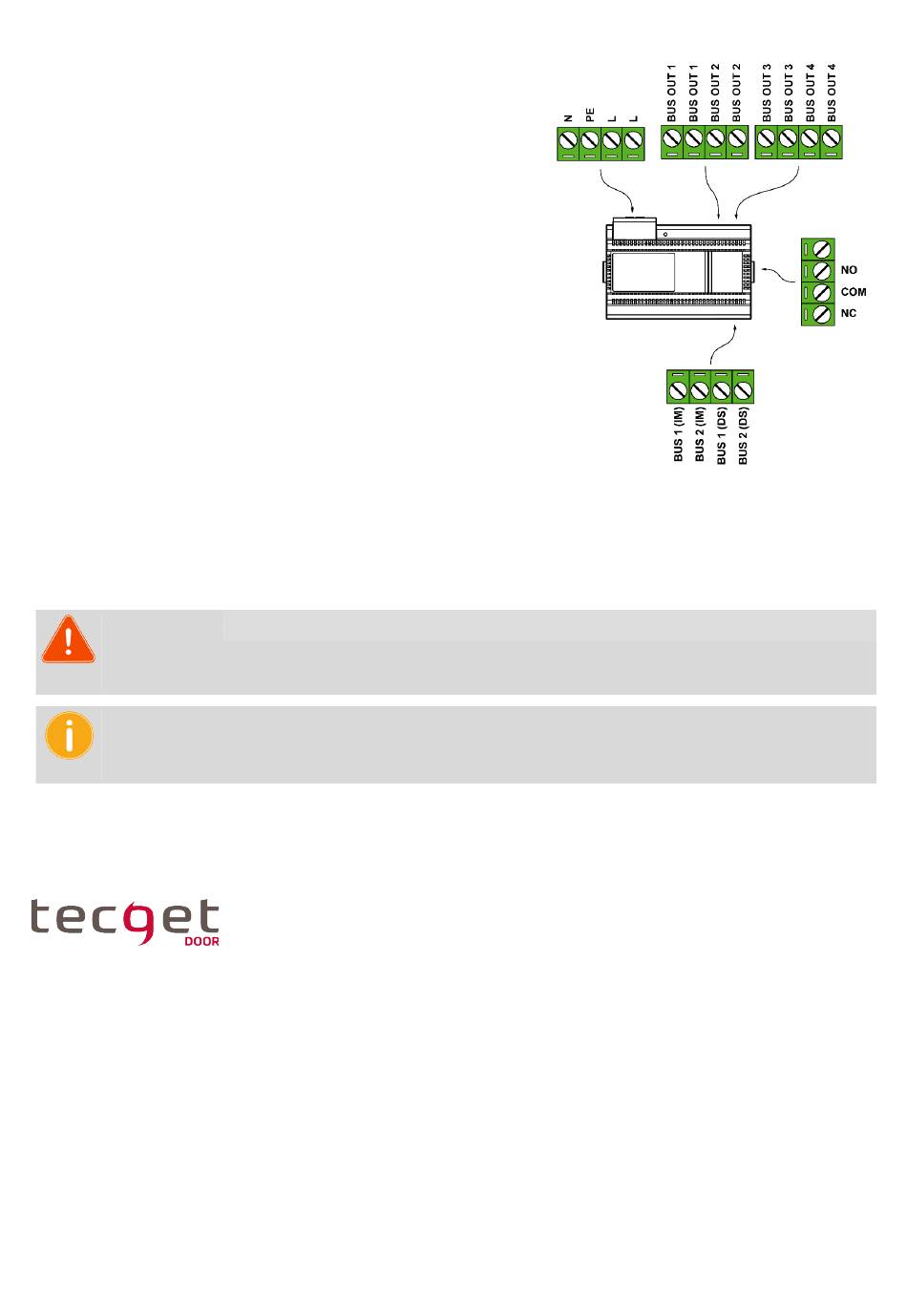

Abb. 18: Anschlüsse Versorgungs- und Steuergerät
