Wandmontage Video-Außenstation
► Positionieren Sie die Rückwand über dem Kabelauslass an
der Wand.
Achten Sie auf die Montagehöhe von 1,60 m.
► Setzen Sie ggf. eine zusätzliche Gerätedose auf
1,60 m Höhe.
► Richten Sie die Rückwand senkrecht an der Wand aus.
► Achten Sie darauf, dass die Kamera nach oben zeigt.
► Zeichen Sie mit einem Bleistift die Positionen der
Bohrlöcher an.
Alternative: Verwenden Sie zum Anzeichnen der
Bohrlöcher die Bohrschablone. Sie finden diese auf
der Seite xx.
► Fertigen Sie 3 Bohrlöcher an.
► Reinigen Sie die Bohrlöcher.
► Setzen Sie 3 Dübel in die Bohrlöcher (im Lieferumfang) ein.
► Führen Sie das Anschlusskabel durch die Kabelführung.
► Befestigen Sie die Rückwand mit 3 Schrauben (im
Lieferumfang) an der Wand.
ACHTUNG!
Achten Sie darauf, dass Sie die Leitungen nicht auf
der Rückseite der Video-Außenstation eingeklemmt
werden.
► Stecken Sie die Anschlussklemmen auf.
► Legen Sie das Namensschild ein.
Gehäuse schließen
► Schließen Sie die Video-Außenstation in umgekehrter
Reihenfolge.
11
Funktionsverlust

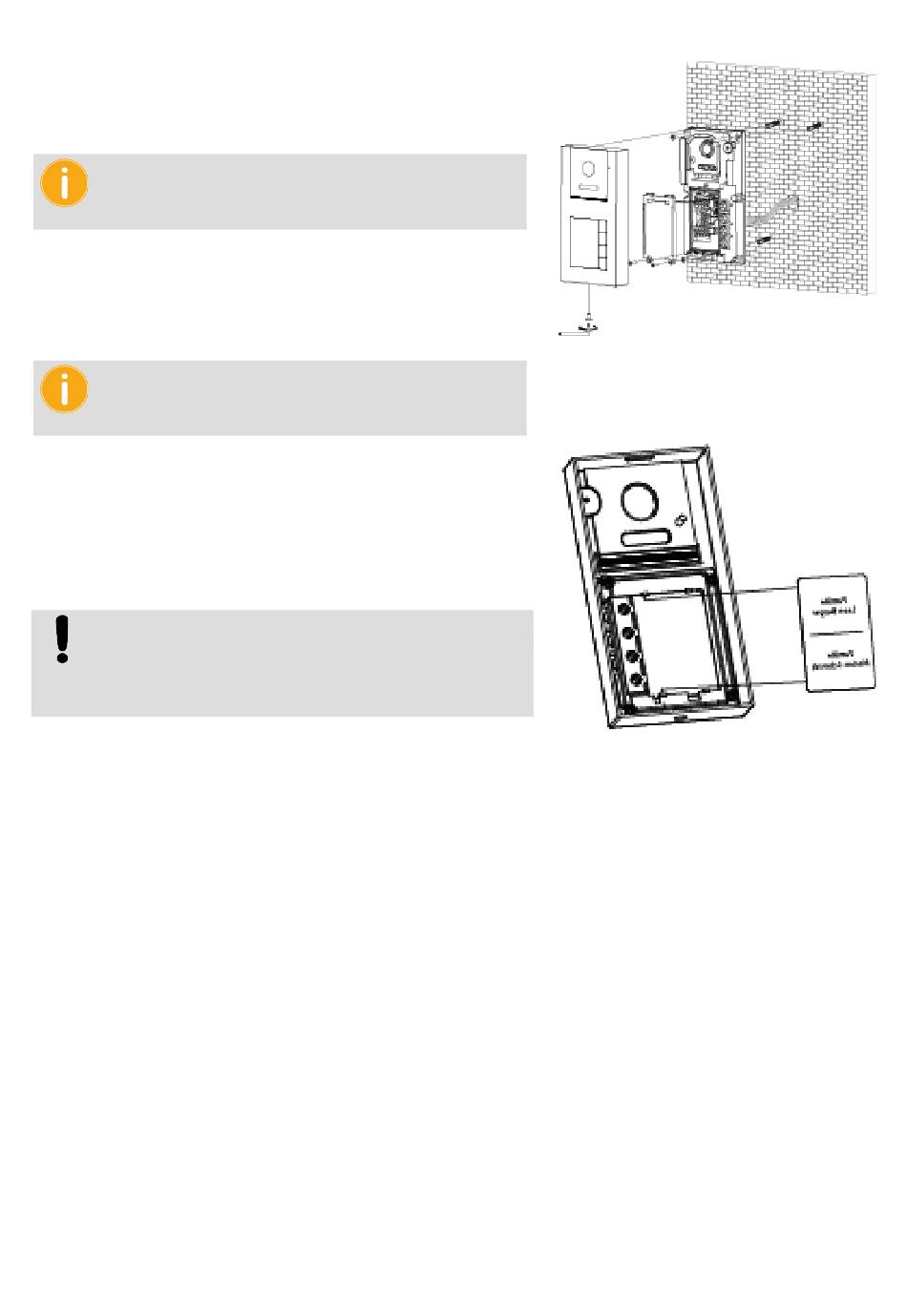

Abb. 6: Wandmontage Video-Außenstation
Abb. 7: Namensschild einlegen
