Versorgungs- und Steuergerät
Kurzbeschreibung
• zentrale Versorgung und Steuerung
• LED-Betriebsanzeige
• Steckbare Anschlussklemmen
• Montage auf Hutschiene
Maximal 4 Video-Innenstationen können mit einem Versorgungs- und Steuergerät betrieben
werden.
Geräteübersicht

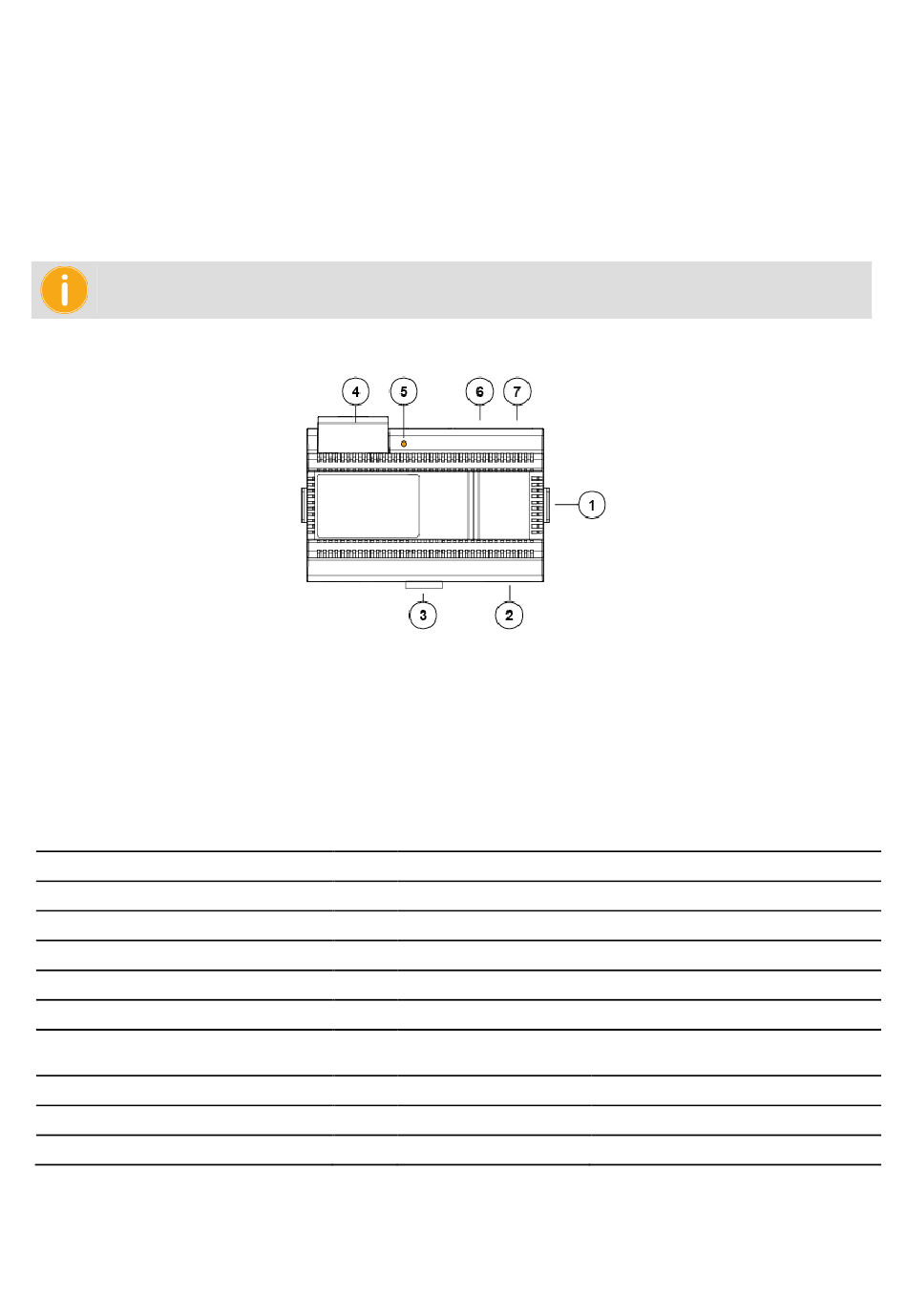

Abb. 3: Geräteübersicht Versorgungs- und Steuergerät
1
Türöffnerrelais frei, NO, COM und NC (30 V
AC/DC 3A)
2
Anschlüsse Außenstation (BUS 1 IM, BUS 2 IM,
BUS 1 DS und BUS 2 DS)
3
Hutschienenbefestigung
4
Anschluss Stromversorgung (N PE L L)
Technische Daten
Versorgungsspannung
Leistungsaufnahme
Ruheleistung
Ausgangsspannung
Schutzart
zulässige Umgebungstemperatur
Gehäuse
Abmessung (in mm)
Gewicht
Türöffnerrelais
9
5
Betriebs LED
6
Anschlüsse Innenstationen (BUS OUT 1, BUS
OUT 1, BUS OUT 2 und BUS OUT 2)
7
Optional: Anschlüsse Innenstationen (BUS OUT
3, BUS OUT 3, BUS OUT 4 und BUS OUT 4)
Integriertes Netzteil 100 – 240 V AC; 0,6 A; 50 – 60 Hz
max. 53,5 W
0,5 W
30 V DC ± 2 V, 1,5 A
IP30
-10 ... +40 °C
Reiheneinbaugehäuse 8 TE nach DIN 43880 für Hutschiene
(DIN EN 60175)
H 97,5 x B 140 x T 58,5
390 g
30 V AC/DC 3 A
