Montage Video-Innenstation
Montagehöhe
Für eine optimale Bedienung empfehlen wir eine
Montagehöhe von 1,60 m (Geräte-Unterkante)
über dem Boden.
Montagerahmen montieren
Der Montagerahmen kann direkt an eine Wand oder auf eine
Unterputzdose geschraubt werden.
Unterputzdose:
► Führen Sie das Anschlusskabel durch den
Montagerahmen.
► Befestigen Sie den Montagerahmen mit geeigneten
Schrauben (nicht im Lieferumfang) auf der Unterputzdose.
Achten Sie auf die Einbaulage. Die Aufnahmehaken
des Montagerahmen zeigen dabei nach oben.
Aufputzmontage mit Dübel:
► Führen Sie das Anschlusskabel durch den
Montagerahmen.
► Richten Sie den Montagerahmen senkrecht an der Wand
aus.
► Zeichen Sie mit einem Bleistift die Positionen der
Bohrlöcher an.
► Fertigen Sie die 4 Bohrungen an.
► Reinigen Sie die Bohrlöcher.
► Setzen Sie 4 Dübel in die Bohrlöcher (im Lieferumfang) ein.
► Befestigen Sie den Montagerahmen mit 4 Schrauben (im
Lieferumfang) an der Wand.
12

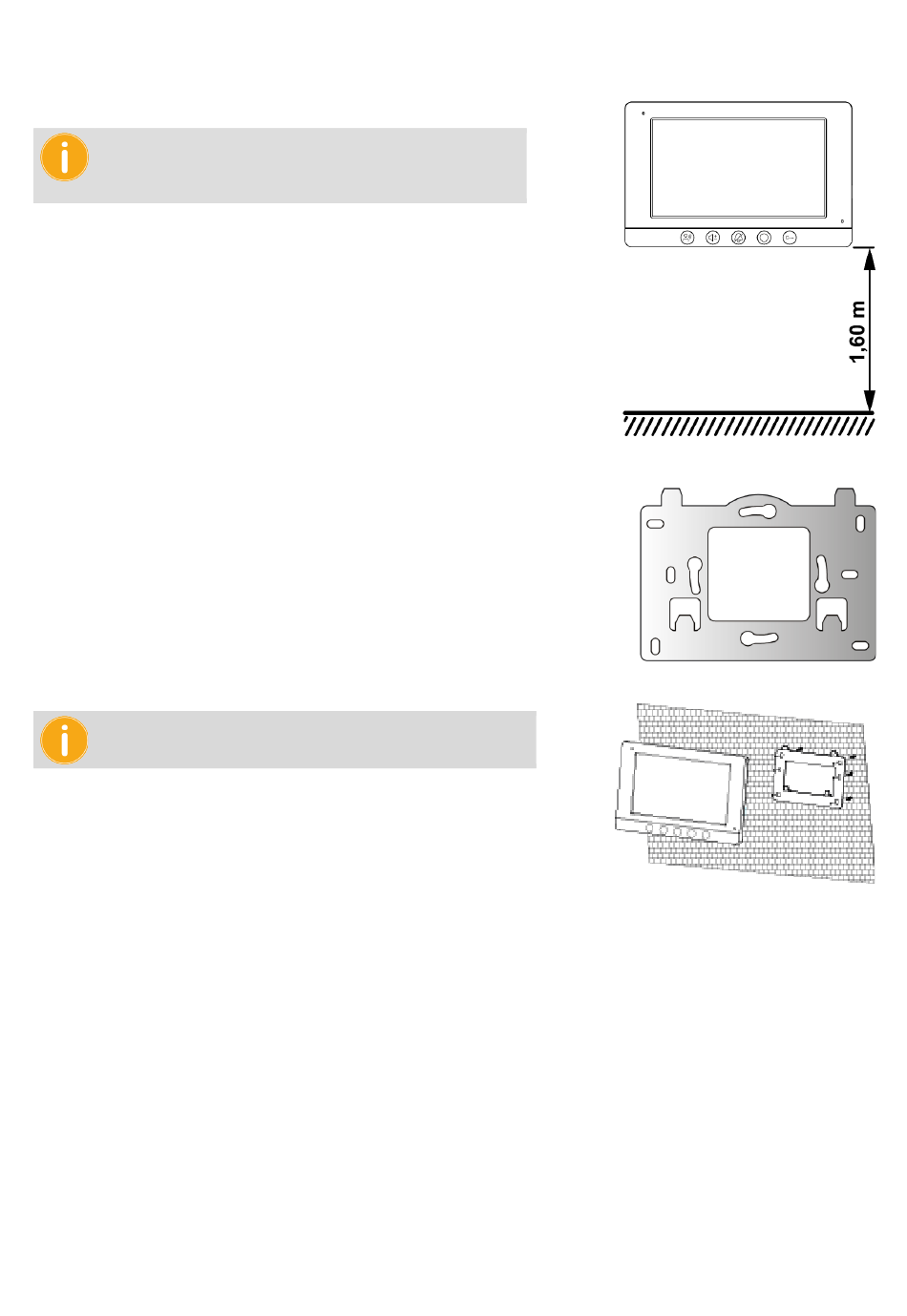

Abb. 8: Montagehöhe Video-Innenstation
Abb. 9: Montagerahmen
Abb. 10: Wandmontage Video-Innenstation
