Inhaltszusammenfassung für tecget DOOR Video 1WE Set

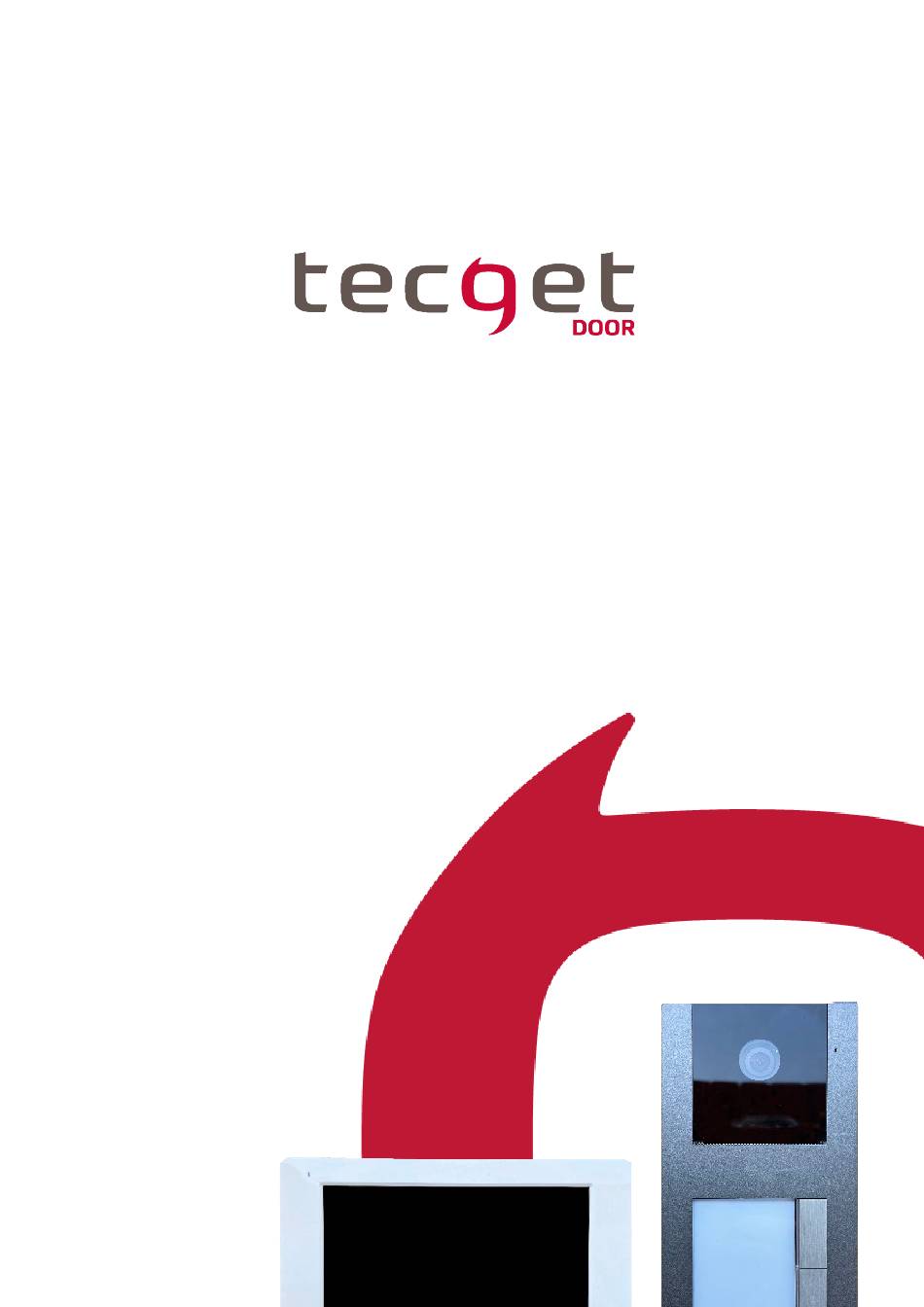

- Seite 1 Montage und Installation DOOR Video 1WE Set DOOR Video 2WE Set DOOR Video Innenstation DOOR Tastenmodul 3/4WE...
-
Seite 2: Verwendete Symbole Für Warnhinweise
Hinweise zum Handbuch Das Handbuch richtet sich ausschließlich an Elektrofachkräfte. Das Handbuch beinhaltet wichtige Hinweise zum bestimmungsgemäßen Gebrauch, Installation und Inbetriebnahme. Bewahren Sie das Handbuch an einem geeigneten Ort auf, wo es für Wartung und Reparatur zugänglich ist. Verwendete Symbole für Warnhinweise Symbol Signalwort Erläuterung Das Signalwort bezeichnet eine Gefährdung mit einem hohen Risikograd, die, wenn... -
Seite 3: Installation - Schutzmaßnahmen
Halten Sie die geltenden Normen und Vorschriften für die Anlageninstallation ein. WARNUNG! Lebensgefahr durch elektrischen Schlag • Beachten Sie bei Arbeiten an Anlagen mit Netzanschluss von 230 V Wechselspannung die Sicherheitsanforderungen nach DIN VDE 0100. • Eindringen von Flüssigkeiten oder elektrisch leitenden Kleinteilen können einen Kurzschluss, Brand oder elektrischen Schlag verursachen. -
Seite 4: Produktbeschreibung
Produktbeschreibung Bestimmungsgemäßer Gebrauch Das TECGET DOOR Video 1WE Set und TECGET DOOR Video 2WE Set ist ein Videosprechanlagen-Set ausgestattet mit: • einer Video-Außenstation (mit 1 oder 2 Tasten), geeignet für die Aufputzmontage, • Video-Innenstation (TECGET DOOR Video 2WE Set mit zwei Video-Innenstationen) zum Freisprechen, geeignet für die Aufputzmontage,... -
Seite 5: Video-Außenstation
Video-Außenstation Kurzbeschreibung • Video-Außenstation zur Aufputzmontage • für bis zu 2 Wohneinheiten • mit Zubehör TECGET DOOR Tastenmodul 3/4 WE auf bis zu 4 Wohneinheiten erweiterbar • 2x steckbare Schraubklemmen • Front-Gehäuse aus Aluminium • Innengehäuse aus Kunststoff • weiße LED für Nahfeldbeleuchtung im Dunkeln (Nachtbetrieb) •... -
Seite 6: Geräteübersicht Video-Außenstation
Geräteübersicht Video-Außenstation Abb. 1: Geräteübersicht Video-Außenstation Mikrofon Jumper (NC oder NO) Lautsprecher Kabeldurchführung Anschlüsse (BUS, BUS, CV-, CV+ CCTV) Klingeltasten Anschluss für Namensschildbeleuchtung Befestigungsschraube Frontblende DIP-Schalter (DIP 1 bis 8) Namensschild ohne Funktion Lichtsensor Lautstärke Lautsprecher LEDs Anschlüsse ( NO, COM, AP-, AP+ und GND) Kamera Befestigungsbohrungen Wandmontage Technische Daten... -
Seite 7: Geräteübersicht Video-Innenstation
Video-Innenstation Kurzbeschreibung • Video-Innenstation zur Aufputzmontage (Alternativ: auf UP-Dose) • Freisprechen • Navigation über Touchscreen • kapazitiver 7 Zoll Touchscreen mit 5 Direktwahltasten (Sprechen, Lautstärke, Ruf AUS-Taste, Funktionstaste und Türöffnertaste) • Auswahl aus 6 verschiedenen Tönen für Tür- und Internrufe •... -
Seite 8: Anzeigeelemente
Lautsprecher LED (rot oder grün), siehe Seite 11 Anzeige- und Bedienelemente Technische Daten Versorgungsspannung +30 V ± 2 V (Versorgungs- und Steuergerät) Eingangsstrom Ruhe: I = 70 mA Aktiv: 245 mA Videomodul Touchscreen Bildschirmdiagonale 7 Zoll Auflösung 800 x 480 zulässige Umgebungstemperatur -10 ... - Seite 9 Menü-Icons Ruftoneinstellungen für Tür- und Bildschirm ausschalten Internrufe Datum und Uhrzeit einstellen Sprache einstellen Menü Micro SD-Karte und interner Speicher (löschen, kopieren und Werkseinstellungen laden formatieren) Menü Bildaufnahme (automatische Ruf AUS de-/aktivieren Bildaufnahme de-/aktivieren) Menü Videoaufnahme (automatische Hintergrundbild ändern Videoaufnahme de-/aktivieren) Micro SD-Karte nicht gesteckt / gesteckt 8 –...
-
Seite 10: Versorgungs- Und Steuergerät
Versorgungs- und Steuergerät Kurzbeschreibung • zentrale Versorgung und Steuerung • LED-Betriebsanzeige • Steckbare Anschlussklemmen • Montage auf Hutschiene Maximal 4 Video-Innenstationen können mit einem Versorgungs- und Steuergerät betrieben werden. Geräteübersicht Abb. 3: Geräteübersicht Versorgungs- und Steuergerät Türöffnerrelais frei, NO, COM und NC (30 V Betriebs LED AC/DC 3A) Anschlüsse Außenstation (BUS 1 IM, BUS 2 IM,... -
Seite 11: Anzeige- Und Bedienelemente
Anzeige- und Bedienelemente • AUS: Gerät nicht in Betrieb LED rot • AN: Gerät in Betrieb Montage und Installation Montage Video-Außenstation Montageort Um eine gute Videoqualität zu erreichen, vermeiden Sie die Ausrichtung der Kamera auf: • Sonneneinstrahlung, • starke Lichtquellen und •... - Seite 12 Wandmontage Video-Außenstation ► Positionieren Sie die Rückwand über dem Kabelauslass an der Wand. Achten Sie auf die Montagehöhe von 1,60 m. ► Setzen Sie ggf. eine zusätzliche Gerätedose auf 1,60 m Höhe. ► Richten Sie die Rückwand senkrecht an der Wand aus. ►...
- Seite 13 Montage Video-Innenstation Montagehöhe Für eine optimale Bedienung empfehlen wir eine Montagehöhe von 1,60 m (Geräte-Unterkante) über dem Boden. Abb. 8: Montagehöhe Video-Innenstation Montagerahmen montieren Der Montagerahmen kann direkt an eine Wand oder auf eine Unterputzdose geschraubt werden. Unterputzdose: ► Führen Sie das Anschlusskabel durch den Montagerahmen.
-
Seite 14: Montage Versorgungs- Und Steuergerät
Aufsetzen der Video-Innenstation ► Setzen Sie die Video-Innenstation mit leichtem Druck auf den Montagerahmen auf. ► Achten Sie darauf, dass alle 4 Aufnahmehaken in die Aussparung der Video-Innenstation geführt sind. ► Schieben Sie die Video-Innenstation mit leichtem Druck nach unten. ►... -
Seite 15: Erweiterung Auf 3/4 Wohneinheiten (We)
Verletzungen oder den Tod zu vermeiden. Abb. 12: Schutzabdeckung 230 V Erweiterung auf 3/4 Wohneinheiten (WE) Die Video-Außenstation kann mit dem Zubehör TECGET DOOR Tastenmodul 3/4 WE (KBN: QTGDOORTM34) auf 3 oder 4 WE erweitert werden. ► Schalten Sie die Anlage Spannungsfrei. -
Seite 16: Leitungen Anschließen
Wohneinheit(en) ** 3 WE verhalten sich genauso wie 4 WE ► Schließen Sie das Gehäuse der Außenstation. ► Schalten Sie die Netzspannung ein. Abb. 15: Zubehör TECGET DOOR Tastenmodul 3/4WE eingesetzt Leitungen anschließen Anschlussleitungen Zulässiger Querschnitt (Durchmesser): 0,6 bis 0,8 mm Max. -
Seite 17: Verdrahtungsbeispiel Einfamilienhaus
Leitungslängen Kabeltyp 2-adrige Kupferleitung unverdrillt (Litze) z.B. 30 m 30 m Klingelleitung YR 8 x 0,8 mm² 2-adrige Kupferleitung verdrill (z.B. J-Y(ST)Y 2 60 m 60 m x 2 x 0,6 mm²) CAT5 und CAT7 60 m 60 m Schließen Sie die Leitungen gemäß der Beschriftung (Typenschild) an. Verdrahtungsbeispiel Einfamilienhaus... - Seite 19 Verdrahtungsbeispiel Zweifamilienhaus...
- Seite 20 Verdrahtungsbeispiel Dreifamilienhaus...
- Seite 21 Verdrahtungsbeispiel Vierfamilienhaus...
-
Seite 22: Verdrahtungsbeispiel Zweifamilienhaus (Plus 1 Innenstation Pro Wohnung)
Verdrahtungsbeispiel Zweifamilienhaus (plus 1 Innenstation pro Wohnung) -
Seite 23: Verdrahtungsbeispiel Zweifamilienhaus (Plus 2 Innenstation Pro Wohnung)
Verdrahtungsbeispiel Zweifamilienhaus (plus 2 Innenstation pro Wohnung) -
Seite 24: Anschlüsse Video-Außenstation
Anschlüsse Video-Außenstation Anschlussklemmen BUS / BUS Anschluss BUS CV- / CV+ Anschluss Türöffner 1 (12 V DC 160 mA) CCTV / GND Anschluss externe Kamera NO / COM Anschluss Türöffner (mit externem Netzteil) 30 V AC/DC 3 A AP- / AP+ Taster für Türöffner (Postschloss) DIP-Schalter DIP-Schalter 1 und 2:... -
Seite 25: Anschlüsse Video-Innenstation
Anschlüsse Video-Innenstation Anschlussklemmen Anschluss für externen Gong/Klingel COM / NO 30 V AC/DC 1A SW- / SW+ Anschluss Etagentaster BUS 1 / BUS 2 Anschluss BUS 24 V / GND Anschluss externe Stromversorgung DIP-Schalter DIP-Schalter 1 bis 5: • Adressen der angeschlossenen Video-Innenstationen Abb. - Seite 26 • Bei Installations- und Wartungsarbeiten ist die Anlage spannungsfrei zu schalten. ► Installieren Sie Anlage vollständig. ► Schalten Sie die Netzspannung ein. Die rote LED des Versorgungs- und Steuergerätes leuchtet. Hergestellt für: tecget GmbH Schafjückenweg 1 26180 Rastede Tel.: +49 421 94803880...
