GfS SMARTTerminal®PUR

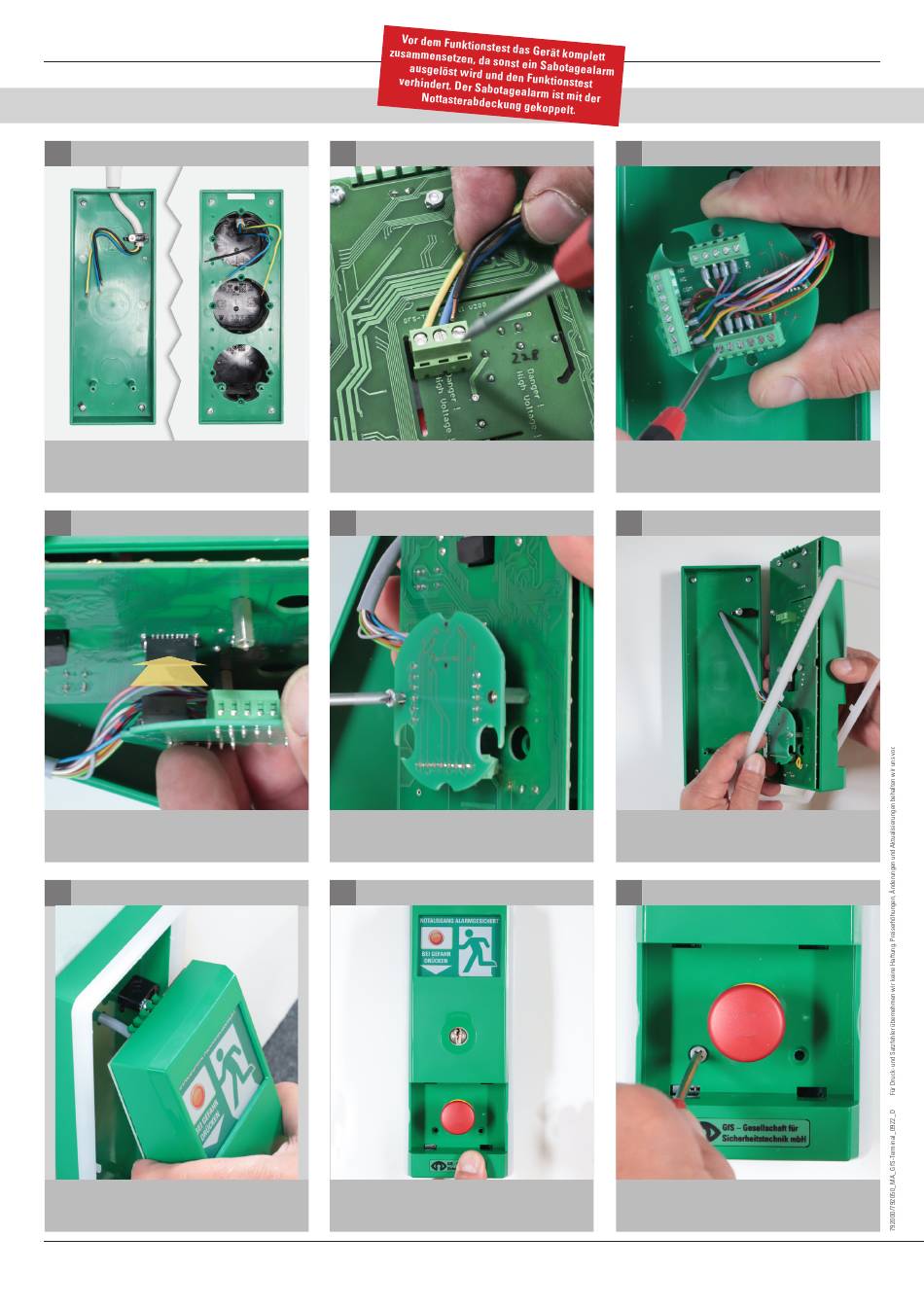

MONTAGE
1
Auf- Unterputz-Rahmen
Aufputz- oder Unterputzrahmen montieren.
3
Anschlußplatine aufstecken
Anschlußplatine vorsichtig über den Stecker mit der
Hauptplatine verbinden.
6
Betriebseinheit aufsetzen
Haltekrallen von unten einführen, Betriebseinheit auf
den Rahmen setzen.
8
1
Netzanschluß
230 V-Anschluß auf Rückseite der Hauptplatine
anklemmen.
4
Anschlußplatine befestigen
Anschlußplatine befestigen (2 Schrauben).
7
Betriebseinheit aufsetzen
Gehäuse unten in seine Halterung drücken.
Art.-Nr.: 792 000/792 000up/792 050/792 050up
2
Anschlußplatine anklemmen
Kabel auf der Platine verschrauben. (Die Anzahl der
Adern kann variieren. Anschlußplan siehe S. 10)
5
Leuchtrahmen
Leuchtrahmen anbringen.
8
Verschrauben
Betriebseinheit befestigen. (2 Schrauben)
Schraubenabdeckungen anbringen (2 Abdeckstopfen).
Anschließend die Notschalterabdeckung aufsetzen.
Version: 123564/2022
