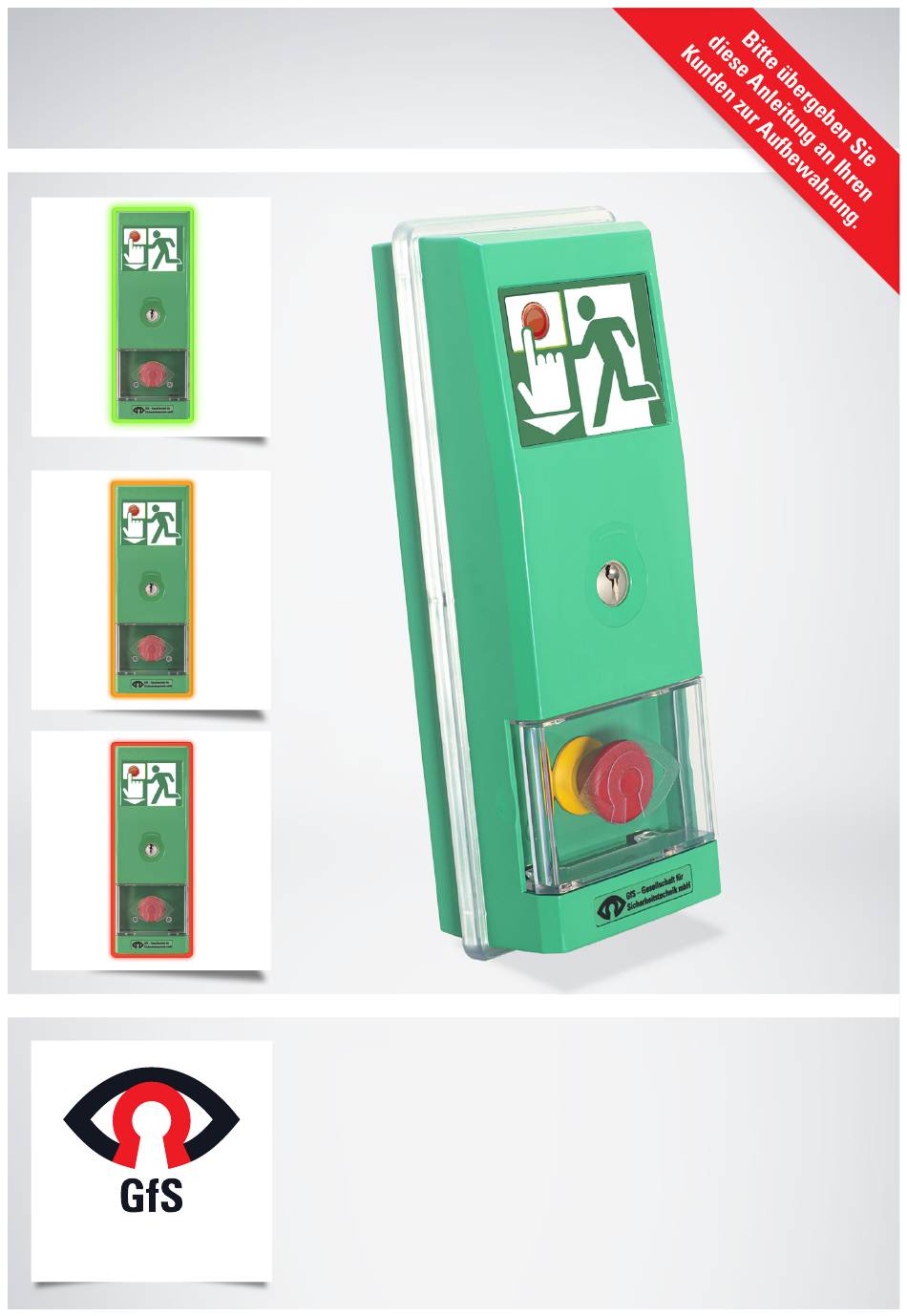

GfS SMARTTerminal®PLUS
Montage. Bedienung. Wartung.
Sicherheit an Türen
Artikelnummern
794 000
GfS SMARTTerminal®PLUS
794 000up
GfS SMARTTerminal®PLUS
794 050
GfS SMARTTerminal®PLUS
794 050up
GfS SMARTTerminal®PLUS
GfS – Gesellschaft für Sicherheitstechnik mbH
Tempowerkring 15 · 21079 Hamburg
Tel. 0 40 - 79 01 95 0 · info@gfs-online.com · www.gfs-online.com
Aufputz
Unterputz
Aufputz
internes Netzteil
Unterputz
internes Netzteil
Werbung
Verwandte Anleitungen für GFS SMARTTerminal PLUS
Inhaltszusammenfassung für GFS SMARTTerminal PLUS
- Seite 1 794 050 GfS SMARTTerminal®PLUS Aufputz internes Netzteil 794 050up GfS SMARTTerminal®PLUS Unterputz internes Netzteil Sicherheit an Türen GfS – Gesellschaft für Sicherheitstechnik mbH Tempowerkring 15 · 21079 Hamburg Tel. 0 40 - 79 01 95 0 · info@gfs-online.com · www.gfs-online.com...
- Seite 2 2. Sicherstellen, daß die Zuleitung spannungsfrei ist. Das GfS SMARTTerminal® ist eine Fluchtwegsteuerung für maximal 2 Verriege- 3. GfS SMARTTerminal® auf 850 − 1200mm Höhe in Nähe der Notausgangstür lungselemente, inkl. Notschalter, Sirene und Bedientaster. Für die volle Funktions- montieren (siehe S. 8) fähigkeit und zur Erhaltung aller Sicherheits- und Qualitätsmerkmale des GfS...
- Seite 3 Art.-Nr.: 794 000/794 000up/794 050/794 050up GfS SMARTTerminal®PLUS TECHNISCHE DATEN/PRODUKTMERKMALE GfS SMARTTerminal®PLUS Bezeichnung Die GfS SMARTTerminal®PLUS Varianten verfügen über ein 4,2 Zoll Touch-Display, mit dem das GfS SMARTTerminal®PLUS Beschreibung weitgehend schlüssellos benutzt werden kann. Eine Pincode-Tastatur ist integriert. 794 000 794 000up...
- Seite 4 GfS SMARTTerminal®PLUS Art.-Nr.: 794 000/794 000up/794 050/794 050up ABMESSUNGEN 31,5 31,5 Gehäusedeckel Gehäusedeckel Unterputzrahmen Seitenansicht Frontalansicht Frontalansicht Alle Maße in mm Version: 123564/2022...
- Seite 5 Art.-Nr.: 794 000/794 000up/794 050/794 050up GfS SMARTTerminal®PLUS 10,2 Unterputzrahmen Aufputzrahmen Aufputzrahmen Seitenansicht Seitenansicht Frontalansicht Version: 123564/2022...
- Seite 6 GfS SMARTTerminal®PLUS Art.-Nr.: 794 000/794 000up/794 050/794 050up AUFBAU Version: 123564/2022...
- Seite 7 4 Gehäuseoberteil 5 Display 6 Zylinder mit Halterung 7 Haltebügel 8 Hauptplatine mit LED 9 Anschlussplatine 10 Leuchtrahmen 11 Gehäuseunterteil (Aufputz) 12 Gehäuseunterteil (Unterputz) A Sollbruchstelle Kabeleinlass Lieferumfang 1x GfS SMARTTerminal® 2x Schlüssel 2x Abdeckstopfen 4x Schrauben 1x Piktogramm Version: 123564/2022...
- Seite 8 GfS SMARTTerminal®PLUS Art.-Nr.: 794 000/794 000up/794 050/794 050up MONTAGE Auf- Unterputz-Rahmen Netzanschluß Anschlußplatine anklemmen Aufputz- oder Unterputzrahmen montieren. 230 V-Anschluß auf Rückseite der Hauptplatine Kabel auf der Platine verschrauben. (Die Anzahl der anklemmen. Adern kann variieren. Anschlußplan siehe S. 10) Anschlußplatine aufstecken...
- Seite 9 Art.-Nr.: 794 000/794 000up/794 050/794 050up GfS SMARTTerminal®PLUS PROFILHALBZYLINDER WECHSELN Gehäusedeckel Gehäusedeckel Anschlußplatine Gehäusedeckel abheben Platine demontieren (2 Schrauben) GfS SMARTTerminal® spannungslos schalten. Notschalterabdeckung entfernen (2 Schrauben) Verbindungskabel Schlüsselschalterelement Schlüsselschalterelement Platine vorsichtig abziehen Stehbolzen entfernen (2x) Platine lösen (4 Schrauben)
- Seite 10 Potenzialfreier Kontakt: NO 30 V/0,5 A max. Eingang Türkontakt Wird kein TK verwendet MÜSSEN 15 und 16 gebrückt werden. Eingang Zutrittskontrolle Wird 17 und 18 gebrückt, dann offen BUS-Schnittstelle GfS SMARTDisplay (GfS Art.-Nr.: 770 02x) oder Relaisplatine (GfS Art.-Nr.: 770 737) Version: 123564/2022...
- Seite 11 Impuls (< 5 Sek) nach rechts grün drehen, Schlüssel wieder abziehen. < 5 Sek Der Magnet wird deaktiviert das GfS SMARTTerminal® schaltet in den Offen-Modus: Die Tür kann geöffnet werden (Standard Offenzeit 15 Sek). Leuchtrahmen blinkt im Sekunden-Takt grün.
- Seite 12 Modus mit einem kurzen Impuls dauerhaft (< 5 Sek) des Schlüsses nach < 5 Sek rechts. Mit dem Schließen der Tür schaltet das GfS SMARTTerminal® wieder in den Scharf-Modus. Daueroffen beenden per Display * * * * << ≈ 3 Sek Drücken Sie das Burgermenü...
- Seite 13 Art.-Nr.: 794 000/794 000up/794 050/794 050up GfS SMARTTerminal®PLUS Parametrierung einstellen per Display * * * * << ≈ 3 Sek Drücken Sie das Burgermenü für etwa Geben Sie Ihren maximal 4-stelligen Zugangs- Drücken Sie das Symbol für Parametrierung. 3 Sekunden.
- Seite 14 GfS SMARTTerminal®PLUS Art.-Nr.: 794 000/794 000up/794 050/794 050up ALARMSIGNALE Beschreibung Schlüssel Tür Leuchtbild Sirene Display-Anzeige Externe Sabotageschleife/Voralarm Werden im Daueroffen-Modus die Klemmen blinkt 1 und 2 getrennt, erfolgt ein Sabotagealarm. schnell 01235/56 78 90 01 orange Der Leuchtrahmen wechselt von rot auf orange.
- Seite 15 Wurde die Tür während des Brandmelde- leuchtet drehen alarms nicht geöffnet, schaltet das dauerhaft GfS SMARTTerminal® nach dem Ende des < 5 Sek Brandmeldealarms automatisch wieder in den Scharf-Modus. Der Leuchtrahmen leuchtet wieder rot. Wurde die Tür während des Brandmelde- alarms geöffnet, so muss der Alarm...
- Seite 16 GfS SMARTTerminal®PLUS Art.-Nr.: 794 000/794 000up/794 050/794 050up INBETRIEBNAHME Fluchttürterminal V 258 Sicherheit an Türen 18-9-23 Bitte Warten Wenn Sie das Gerät in Betrieb nehmen Der Ladevorgang dauert insgesamt etwa erscheint der Startbildschirm. 25 Sekunden. ADMINSCODE ÄNDERN 1 2 3 4 5 6 <<...
- Seite 17 Art.-Nr.: 794 000/794 000up/794 050/794 050up GfS SMARTTerminal®PLUS DATUM EINSTELLEN * * * * * * << ≈ 3 Sek Drücken Sie das Burgermenü Geben Sie den 6-stelligen Zugangscode Drücken Sie das Symbol für für etwa 3 Sekunden. ein. Grundeinstellungen.
- Seite 18 GfS SMARTTerminal®PLUS Art.-Nr.: 794 000/794 000up/794 050/794 050up SERVICE RUFNUMMER EINSTELLEN * * * * * * << ≈ 3 Sek Drücken Sie das Burgermenü Geben Sie den 6-stelligen Zugangscode Drücken Sie das Symbol für für etwa 3 Sekunden. ein.
- Seite 19 Art.-Nr.: 794 000/794 000up/794 050/794 050up GfS SMARTTerminal®PLUS ALARMDAUER EINSTELLEN * * * * * * << ≈ 3 Sek Drücken Sie das Burgermenü Geben Sie den 6-stelligen Zugangscode Drücken Sie das Symbol für etwa 3 Sekunden. ein. für Parametrierung.
- Seite 20 GfS SMARTTerminal®PLUS Art.-Nr.: 794 000/794 000up/794 050/794 050up OFFENHALTEZEIT EINSTELLEN * * * * * * << ≈ 3 Sek Drücken Sie das Burgermenü Geben Sie den 6-stelligen Zugangscode Drücken Sie das Symbol für etwa 3 Sekunden. ein. für Parametrierung.
- Seite 21 Art.-Nr.: 794 000/794 000up/794 050/794 050up GfS SMARTTerminal®PLUS ZEITGESTEUERTES ÖFFNEN UND SCHLIESSEN EINSTELLEN * * * * * * << ≈ 3 Sek Drücken Sie das Burgermenü Geben Sie den 6-stelligen Zugangscode Drücken Sie das Symbol für etwa 3 Sekunden.
- Seite 22 GfS SMARTTerminal®PLUS Art.-Nr.: 794 000/794 000up/794 050/794 050up FREIGABE ODER VESCHLUSS OHNE SCHLÜSSEL * * * * * * << ≈ 3 Sek Drücken Sie das Burgermenü Geben Sie den 6-stelligen Zugangscode Drücken Sie das Symbol für etwa 3 Sekunden.
- Seite 23 Art.-Nr.: 794 000/794 000up/794 050/794 050up GfS SMARTTerminal®PLUS STATISTIK AUFRUFEN * * * * * * << ≈ 3 Sek Drücken Sie das Burgermenü Geben Sie den 6-stelligen Zugangscode Drücken Sie das Symbol für Service. für etwa 3 Sekunden. ein.
- Seite 24 GfS SMARTTerminal®PLUS Art.-Nr.: 794 000/794 000up/794 050/794 050up EINZELFREIGABE AM DISPLAY – PINCODE EINGEBEN (SIEHE SEITE 12) * * * * * * << ≈ 3 Sek Drücken Sie das Burgermenü Geben Sie Ihren 6-stelligen Admincode Drücken Sie das Symbol für für etwa 3 Sekunden.
- Seite 25 Art.-Nr.: 794 000/794 000up/794 050/794 050up GfS SMARTTerminal®PLUS DAUERFREIGABE AM DISPLAY – PINCODE EINGEBEN (SIEHE SEITE 12) * * * * * * << ≈ 3 Sek Drücken Sie das Burgermenü Geben Sie Ihren 6-stelligen Admincode Drücken Sie das Symbol für für etwa 3 Sekunden.
- Seite 26 GfS SMARTTerminal®PLUS Art.-Nr.: 794 000/794 000up/794 050/794 050up PARAMETRIEREN AM DISPLAY – PINCODE EINGEBEN (SIEHE SEITE 13) * * * * * * << ≈ 3 Sek Drücken Sie das Burgermenü Geben Sie Ihren 6-stelligen Admincode Drücken Sie das Symbol für für etwa 3 Sekunden.
- Seite 27 Art.-Nr.: 794 000/794 000up/794 050/794 050up GfS SMARTTerminal®PLUS In Ordnung Mangel CHECKLISTE Mangel behoben am Nein Vollständigkeit der Anlage Montageausführung Anschlüsse/Zuleitungen Vollständigkeit der Dokumentationsunterlagen GfS SMARTTerminal® Netzteil Magnet Türöffner/E-Falle externer Impulsgeber Korrekte Verriegelung der Tür prüfen Öffnungsimpulsgeber/Schlüsselschalter betätigen Umschalten der Kontrollanzeigen (rot/grün) überprüfen Wiederscharfschaltung –...
- Seite 28 GfS SMARTTerminal®PLUS Art.-Nr.: 794 000/794 000up/794 050/794 050up Jahr monatliche Prüfung durch den Betreiber jährliche Prüfung/Wartung Befund Datum Plakette erteilt NEIN Firma (Stempel) Unterschrift Sachkundiger Jahr monatliche Prüfung durch den Betreiber jährliche Prüfung/Wartung Befund Datum Plakette erteilt NEIN Firma (Stempel)
- Seite 29 Art.-Nr.: 794 000/794 000up/794 050/794 050up GfS SMARTTerminal®PLUS Jahr monatliche Prüfung durch den Betreiber jährliche Prüfung/Wartung Befund Datum Plakette erteilt NEIN Firma (Stempel) Unterschrift Sachkundiger Jahr monatliche Prüfung durch den Betreiber jährliche Prüfung/Wartung Befund Datum Plakette erteilt NEIN Firma (Stempel)
- Seite 30 GfS SMARTTerminal®PLUS Art.-Nr.: 794 000/794 000up/794 050/794 050up Jahr monatliche Prüfung durch den Betreiber jährliche Prüfung/Wartung Befund Datum Plakette erteilt NEIN Firma (Stempel) Unterschrift Sachkundiger Jahr monatliche Prüfung durch den Betreiber jährliche Prüfung/Wartung Befund Datum Plakette erteilt NEIN Firma (Stempel)
