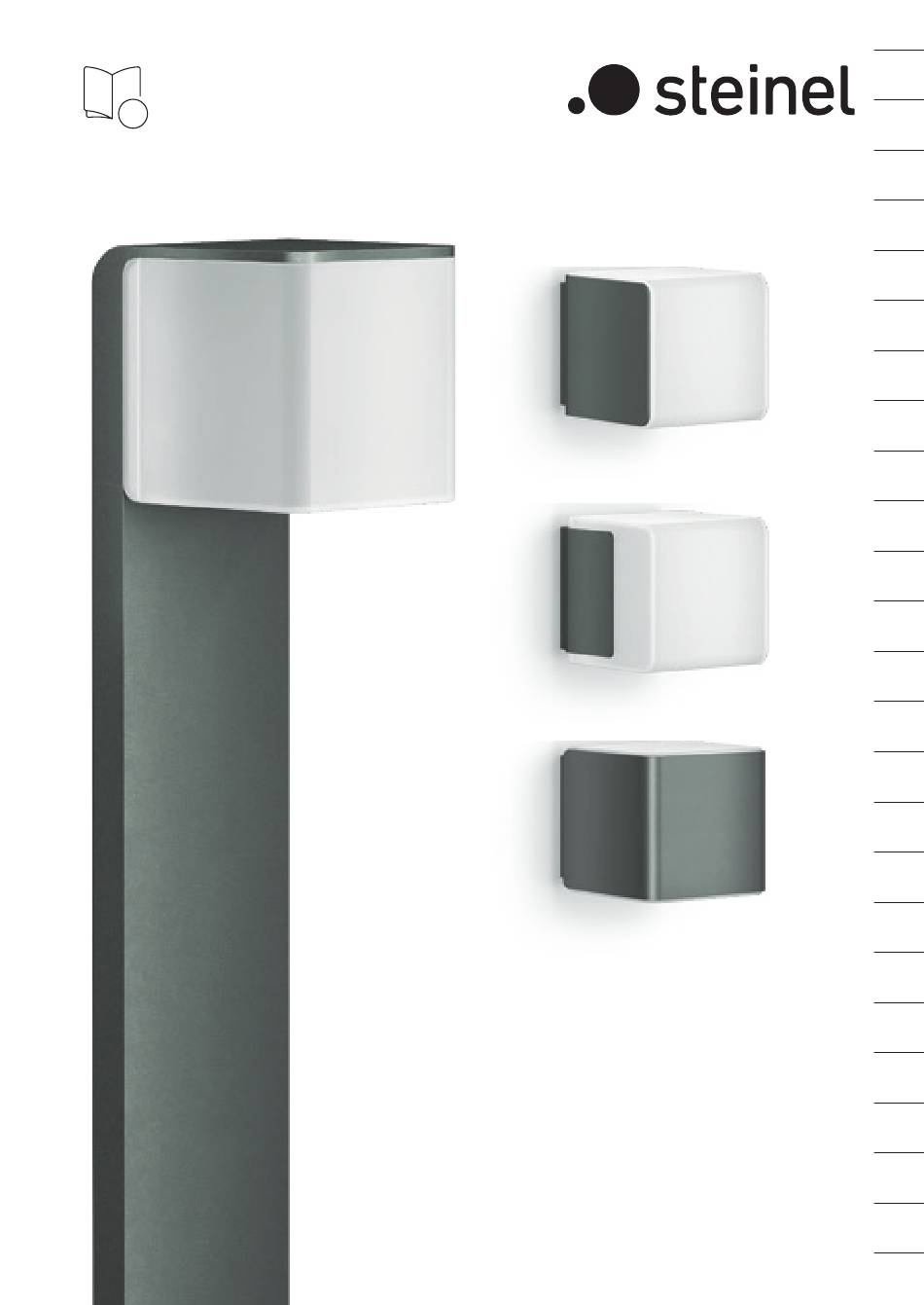

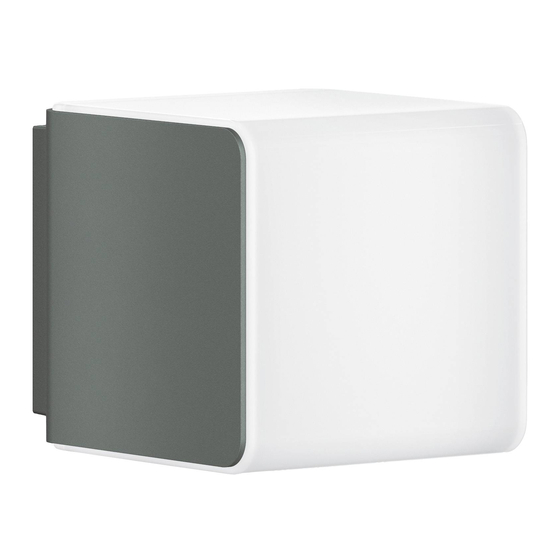

- Seite 1 L 830 SC, L 830 C L 830 SC, L 830 C L 835 SC, L 835 C L 835 SC, L 835 C L 840 SC, L 840 C L 840 SC, L 840 C GL 80 SC, GL 80 C GL 80 SC, GL 80 C –...
- Seite 2 DE � � � � � 21 Textteil beachten! GB � � � � 34 Follow written instructions! FR � � � � � 46 Se référer à la partie texte ! NL � � � � � 59 Neem de tekst in acht! IT�...
- Seite 3 L 830 SC, L 830 C 3�1 L 835 SC, L 835 C L 840 SC, L 840 C 3�2 L 830 SC, L 830 C 131,5 mm 110 mm 110 mm – 3 –...
- Seite 4 3�3 L 835 SC, L 835 C 131,5 mm 110 mm 110 mm 3�4 L 840 SC, L 840 C 133,5 mm 110 mm 110 mm – 4 –...
- Seite 5 3�5 L 830 SC, L 830 C L 835 SC, L 835 C L 840 SC, L 840 C – 5 –...
- Seite 6 3�6 GL 80 SC, GL 80 C – 6 –...
- Seite 7 3�7 GL 80 SC, GL 80 C 130 mm 117,5 mm 110 mm 633 mm 132 mm 107 mm – 7 –...
- Seite 8 3�8 GL 80 SC, GL 80 C L830.ldt LumEdit Polar Diagram 3�9 L 830 SC, L 830 C 150° 180° 150° 120° 120° 90° 90° 60° 60° 30° 0° 30° C0 / C180 C90 / C270 cd / 1000 lm...
- Seite 9 L835.ldt LumEdit Polar Diagram 3�10 L 835 SC, L 835 C 150° 180° 150° 120° 120° 90° 90° 60° 60° 30° 0° 30° C0 / C180 C90 / C270 L840.ldt LumEdit Polar Diagram cd / 1000 lm 3�11 L 840 SC, L 840 C 150°...
- Seite 10 GL 80 CUBO.LDT LumEdit Polar Diagram 3�12 GL 80 SC, GL 80 C 150° 180° 150° 120° 120° 90° 90° 60° 60° 30° 0° 30° C0 / C180 C90 / C270 cd / 1000 lm 3�13 09.03.21 / 14:07 – 10 –...
- Seite 11 3�14 4�1 – 11 –...
- Seite 12 L 830 SC, L 830 C L 840 SC, L 840 C 5�1 L 835 SC, L 835 C 5�2 – 12 –...
- Seite 13 5�3 Ø 6 mm 6 mm 5�4 – 13 –...
- Seite 14 5�5 5�6 – 14 –...
- Seite 15 5�7 5�8 GL 80 SC, GL 80 C – 15 –...
- Seite 16 5�9 5�10 – 16 –...
- Seite 17 5�11 5�12 Ø 8 mm 8 mm – 17 –...
- Seite 18 5�13 5�14 – 18 –...
- Seite 19 5�15 – 19 –...
- Seite 20 5�16 – 20 –...
-
Seite 21: Zu Diesem Dokument
1� Zu diesem Dokument Bitte sorgfältig lesen und aufbewahren! – Urheberrechtlich geschützt. Nachdruck, auch auszugsweise, nur mit unserer Genehmigung. – Änderungen, die dem technischen Fortschritt dienen, vorbehalten. Symbolerklärung Warnung vor Gefahren! Verweis auf Textstellen im Dokument� 2� Allgemeine Sicherheitshinweise Vor allen Arbeiten am Gerät die Spannungszufuhr unterbrechen! •... - Seite 22 Die Sensorleuchten (SC) beinhalten einen aktiven Bewegungsmelder. Der integrierte iHF-Sensor sendet hochfrequente elektromagnetische Wellen (5,8 GHz) aus und empfängt deren Echo. Bei Bewegung von Personen im Erfassungsbereich der Sensorleuchte, wird die Echoveränderung vom Sensor wahrgenommen. Ein Microprozessor löst dann den Schaltbefehl „Licht ein- schalten“...
-
Seite 23: Elektrischer Anschluss
Folgende Maßnahmen helfen, diesen Fehler zu umgehen: • Die Leuchten in einem Abstand von mindestens 5 m montieren. • Vernetzen Sie die Leuchten über die Steinel Connect App und schalten Sie den Sensor über die Sensor-Off Funktion bei einzelnen Leuchten gezielt ab (Abb�... - Seite 24 Wichtig: Die Lichtquelle dieser Leuchte ist nicht austauschbar; falls die Lichtquelle ersetzt werden muss (z. B. am Ende ihrer Lebensdauer), ist die komplette Leuchte zu ersetzen. 5� Montage • Alle Bauteile auf Beschädigungen prüfen. • Bei Schäden das Produkt nicht in Betrieb nehmen. •...
- Seite 25 Die Einstellung der Funktionen erfolgt über die Steinel Connect App. Steinel Connect App Für die Konfiguration der Leuchte mit Smartphone oder Tablet muss die STEINEL Steinel Connect App aus Ihrem AppStore heruntergeladen werden. Es ist ein Bluetooth-fähiges Smartphone oder Tablet erforderlich.
-
Seite 26: Reichweiteneinstellung (Empfindlichkeit)
Werkseinstellungen (Auslieferungszustand) – Reichweiteneinstellung: max. – Zeiteinstellung Hauptlicht: 10 sek. – Zeiteinstellung Grundlicht: 1 min. – Dämmerungseinstellung: 2.000 Lux – Grundlicht Dimmlevel: 50 % Zeiteinstellung (Nachlaufzeit) Die gewünschte Leuchtdauer der Leuchte kann stufenlos von ca. 5 Sekunden bis max. 60 Minuten eingestellt werden. Durch jede erfasste Bewegung vor Ablauf dieser Zeit wird die Zeituhr erneut gestartet. -
Seite 27: Hauptlicht
Beim Ausschalten wird die Helligkeit stetig bis 0 % heruntergeregelt (fade-out). Fade-in und fade-out-Zeiten sind wählbar. Dauerlichtfunktion Die Parameter des Dauerlichtbetriebs können über die Steinel Connect App eingestellt werden. In der App kann das Dauerlicht beliebig bis zu einer be- stimmten Uhrzeit eingestellt werden (Uhrzeit-Teach). -
Seite 28: Wartung & Pflege
Die Garantie umfasst die Freiheit von Mängeln, die nachweislich auf einem Ma- terial- oder Herstellungsfehler beruhen und uns unverzüglich nach Feststellung und innerhalb der Garantiezeit gemeldet werden. Die Garantie gilt für sämtliche STEINEL-Produkte, die in Deutschland gekauft und verwendet werden, aus- schließlich der STEINEL Professional-Produkte. – 28 –... - Seite 29 Austausch (ggf. durch ein gleich- oder höherwertiges Nachfolge- modell) oder Erstellung einer Gutschrift leisten. Die Garantiezeit für Ihr erworbenes STEINEL-Produkt beträgt 3 Jahre (bei Produkten der XLED home-Serie 5 Jahre) jeweils ab Kaufdatum des Produkts. Wir tragen die Transportkosten, jedoch nicht die Transportrisiken der Rück- sendung.
-
Seite 30: Geltendmachung
J A H R HERSTELLER HERSTELLER GARANTIE GARANTIE 10� Konformitätserklärung Hiermit erklärt STEINEL GmbH, dass der Funkanlagentyp L 830, L 835, L 840, GL 80 SC / C der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.steinel.de – 30 –... -
Seite 31: Technische Daten
11� Technische Daten Abmessungen B × H × T L 830 SC / C, L 835 SC / C 110 mm × 110 mm × 131,5 mm L 840 SC / C 110 mm × 110 mm × 133,5 mm GL 80 SC / C 110 mm × 633 mm × 130 mm Netzanschluss 220 – 240 V, 50 / 60 Hz Leistungsaufnahme (P 9,1 W Leistungaufnahme iHF Sensorik L 830, L 835, L 840 SC 0,67 W GL 80 SC 0,67 W Standby (Netzwerk (P L 830, L 835, L 840 SC 0,45 W L 830, L 835, L 840 C 0,45 W GL 80 SC 0,45 W GL 80 C... - Seite 32 Energieeffizienzklasse der Lichtquelle L 830, L 835, L 840 SC L 830, L 835, L 840 C GL 80 SC GL 80 C Schutzart IP44 Schutzklasse L 830, L 835, L 840 SC / C GL 80 SC / C Umgebungstemperatur -20 bis +40 °C Frequenz Bluetooth 2,4 – 2,48 GHz Sendeleistung Bluetooth 5 dBm / 3 mW Technische Dokumentation unter www.steinel.de – 32 –...
-
Seite 33: Betriebsstörungen
12� Betriebsstörungen Störung Ursache Abhilfe Leuchte ohne Spannung ■ Sicherung hat ■ Sicherung ein- ausgelöst, nicht schalten, tauschen, eingeschaltet, Leitung Netzschalter unterbrochen einschalten; Leitung mit Spannungsprüfer überprüfen ■ Kurzschluss ■ Anschlüsse über- prüfen Sensorleuchte schaltet ■ bei Tagesbetrieb, ■ Dämmerung einstel- nicht ein (nur SC) Dämmerungsein- len über App... - Seite 327 – 327 –...
- Seite 328 STEINEL GmbH Dieselstraße 80-84 33442 Herzebrock-Clarholz Tel: +49/5245/448-188 www.steinel.de Contact www.steinel.de/contact – 328 –...
